보/세그먼트 구조 정의하기

보나 보 세그먼트를 선택합니다.

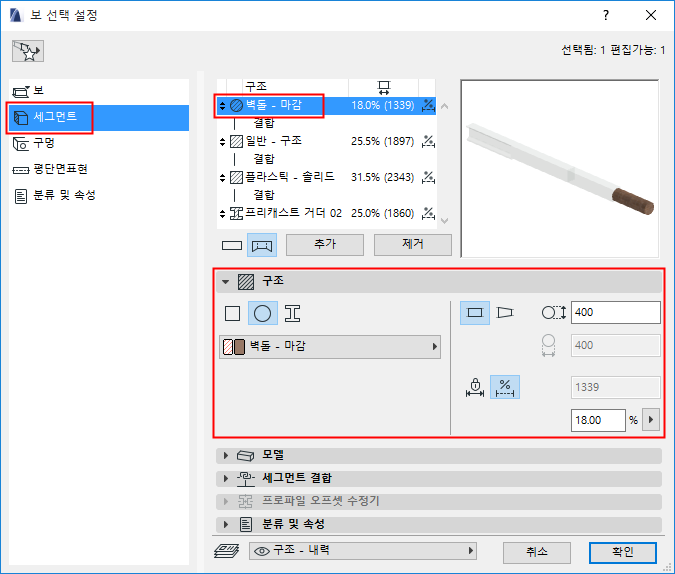

보 설정(세그먼트 페이지)의 구조 패널을 사용하여 그 구조 속성 및 길이(고정 또는 가변)를 정의할 수 있습니다.

선택된 세그먼트에 대해: 이들 설정은 보 편집 모드에서도 사용 가능합니다.

횡단면

아이콘을 클릭하여 세그먼트 횡단면을 정의할 수 있습니다.

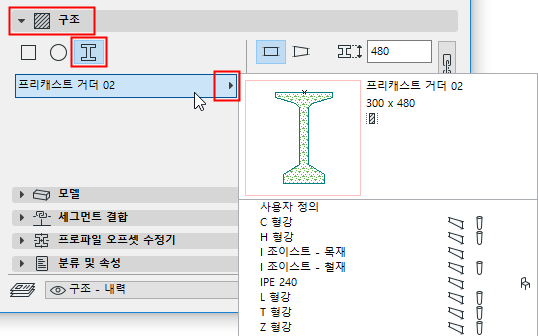

팝업을 사용하여 보나 보 세그먼트에 대해 빌딩 재질 또는 프로파일을 선택할 수 있습니다.

주: 이 팝업은 "다음으로 사용" 컨트롤이 보를 포함하는 프로파일만을 보여줍니다. 프로파일은 옵션 > 요소 속성 > 프로파일 관리자 메뉴에서 정의합니다.

선택된 각 세그먼트에 대해: 구조 패널에서 상응하는 아이콘을 클릭하여 고정 또는 가변 중 하나로 그 길이를 정의할 수 있습니다.

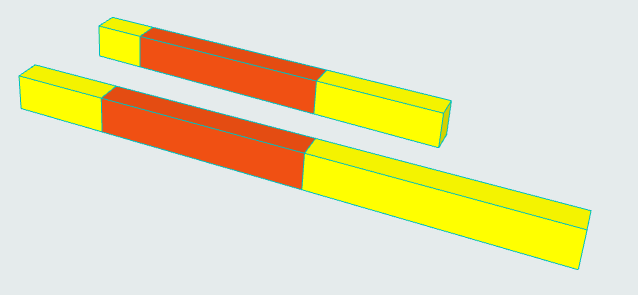

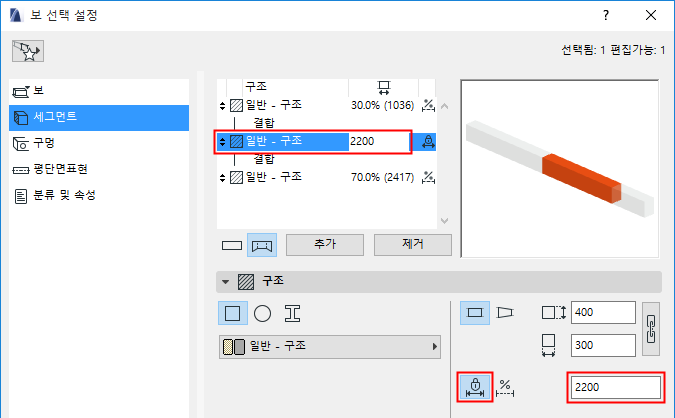

고정 길이 세그먼트: 길이를 정의합니다. 이 길이는 해당 보가 늘어나도 변하지 않습니다. (구조 목록에서 선택된 세그먼트의 길이를 입력할 수도 있습니다.)

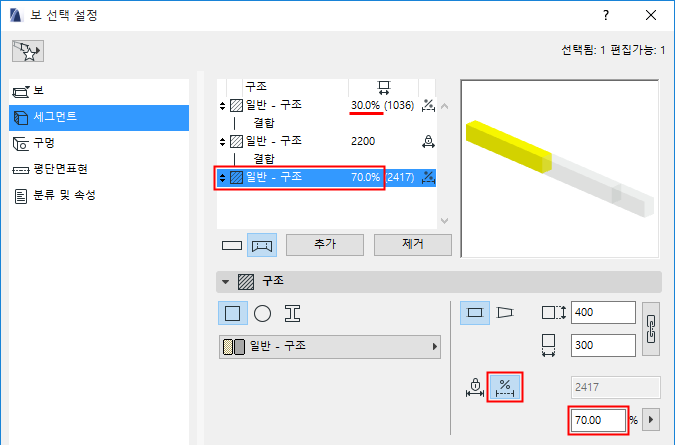

가변 세그먼트: 모든 가변 세그먼트의 퍼센티지로 그 길이를 정의합니다. (이들 가변 세그먼트는 합하여 100%가 됩니다.) 세그먼트 길이는 해당 보가 늘어나면 같이 늘어납니다.

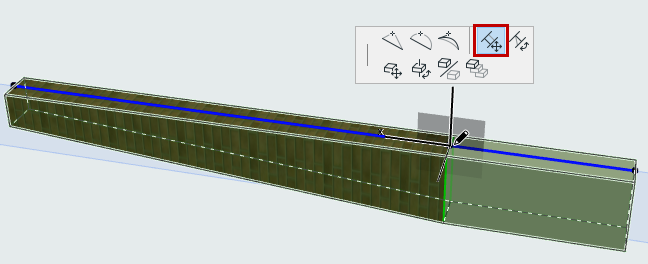

3D 창에서 보를 선택합니다.
연결 핫스팟을 클릭합니다(보 기준 선에 있음).
펫 팔레트에서 세그먼트 연결 이동을 사용하여 세그먼트 길이를 수정합니다.
주: 세그먼트 핫스팟을 인접한 세그먼트 안으로 드래그하면, 드래그된 세그먼트가 완전히 삭제됩니다.
