보 편집하기

길이 늘이기 /각도 수정하기

보의 기준 축 끝점에 있는 펫 팔레트 명령을 사용합니다.

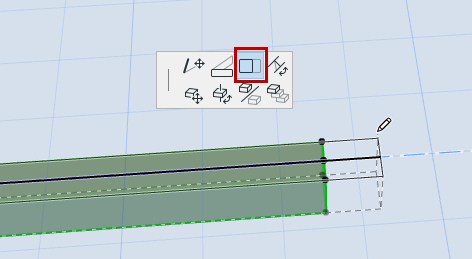

  • 길이 늘이기

경사진 보에 대해:

  • 고정된 피치값으로 길이 늘이기

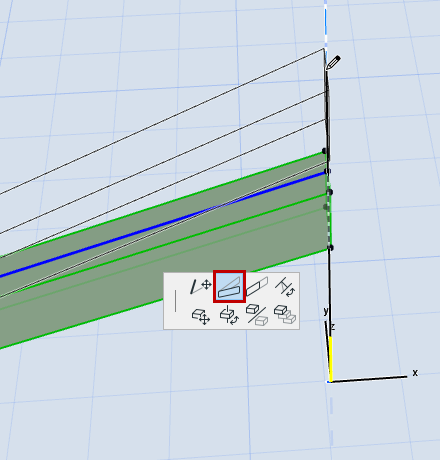

  • 각도 수정

    BeamStretchLength.png   BeamModifyAngle.png

보 횡단면 늘이기

비-곡면, 비-세그먼트 보인 경우:

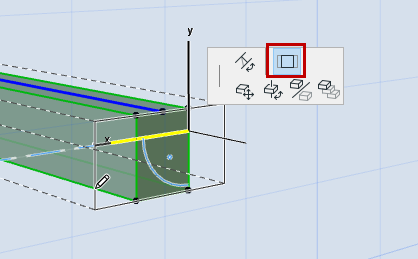

평면 또는 3D 창에서, 펫 팔레트 명령을 사용하여 보의 횡단면 치수를 늘일 수 있습니다.

주: 보 기준 선이 단면 선에 대해 직각이라면, 보 또한 단면 뷰에서 늘일 수 있습니다.

아니면, 편집 > 변형 > 늘이기를 사용합니다.



평면에서 경사진 보 편집하기

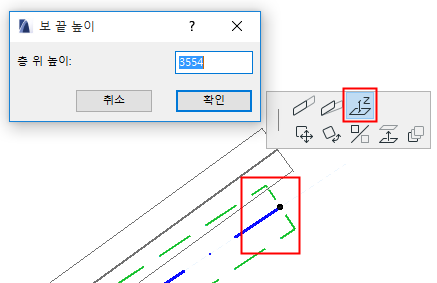

  1. 평면에서 경사진 보를 선택합니다.
  2. 기준 선의 펫 팔레트에서, 끝점 높이 명령을 선택합니다.
  3. 보 끝 높이 대화상자에서, 선택된 보 끝점의 새로운 높이를 입력합니다.


관련 항목

곡선 요소 늘이기

관련 동영상 보기
