구성 요소 및 영역에 대한 탑링크 정의
특정 요소(벽, 기둥, 영역, 계단)의 상단을 층에 링크하는 옵션입니다. 이 상부 링크 옵션은 요소의 작업 층 (작업층+1, 작업층+2, 등)에 비례하여 정의됩니다.
(기본설정에 의해, 요소 상부는 그것의 작업 층 위의 하나의 층에 링크됩니다)
프로젝트의 층 위치와 높이를 나중에 수정하려면, 상부 링크된 요소들의 높이를 자동적으로 따릅니다. 상부 링크되지 않은 요소들은 따라서, 높이가 고정된 요소들입니다.
계단에는 몇 가지 추가 상단링크 옵션이 있습니다.
참조 계단 지오메트리 컨트롤 및 상단링크된 계단 및 변경된 층 높이.
상단링크 컨트롤은 벽, 기둥, 영역, 계단에 대한 도구 설정의 지오메트리 및 위치 설정 패널에 있습니다(정보 상자에서도 마찬가지입니다).
- 상단 링크를 원하지 않으면, “링크 안됨” 을 선택합니다.
- 선택적으로, 요소의 상단 링크된 층에서 요소에 대한 오프셋값을 정의합니다: 요소 높이는 그 값에 따라 변하지만, 특정 층에 대한 링크는 그대로 남아 있게 됩니다.

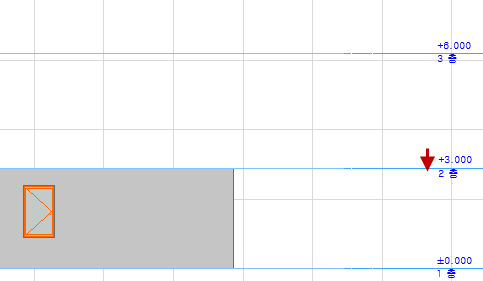

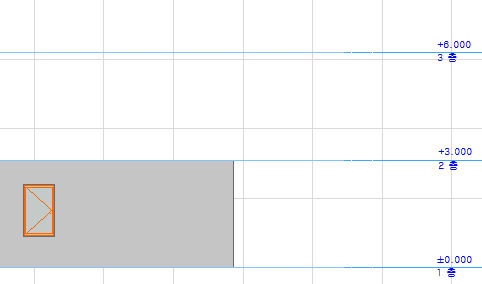

요소를 특정 층에 상단링크 하고, 나중에 이 층의 위치를 바꾸면, 링크된 요소의 높이는 그 값에 따라 자동으로 변경됩니다:
상단 링크된 층을 삭제하면, 위의 층이 그 자리로 옵니다.
역전환 요소들
층의 높이를 변경하면 역전환 요소들을 만들 수 있습니다. 그 요소들의 상단 높이가 하단 높이 아래로 떨어집니다.
예를 들어, 프로젝트에 다른 높이의 층에 있고, 일련의 상단 링크된 벽들에 특정 층에 "맞추기" 되지 않은 오프셋 값을 주어 배치할 경우, 이런 일이 발생할 수 있습니다.

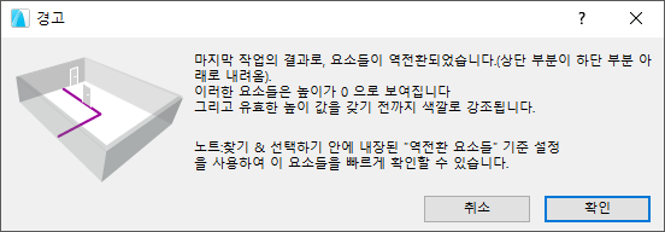

이러한 요소들은 높이가 0 인것 처럼 디스플레이되고 (예. 이런 벽은 단면에서 직선으로 디스플레이됨) 강조되어, 사용자가 쉽게 찾아 수정할 수 있습니다.
역전환 요소들 찾기

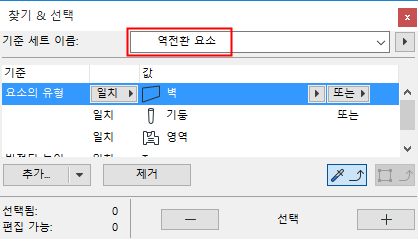

또는 편집 > 찾기 & 선택 메뉴에서 빌트인 역전환 요소들 기준 설정을 사용하여 역전환된 벽, 기둥 그리고/또는 영역들을 찾아 선택합니다.
툴바 사용자정의 대화상자 참조.
역전환 요소들 강조 색상
역전환 요소들의 강조 색상을 설정하려면, 옵션 > 작업 환경 > 화면 표시 옵션 메뉴를 사용합니다. (이 색상은 유효하지 않은 계단에도 사용됩니다.)
