평면 및 단면에서 보 디스플레이

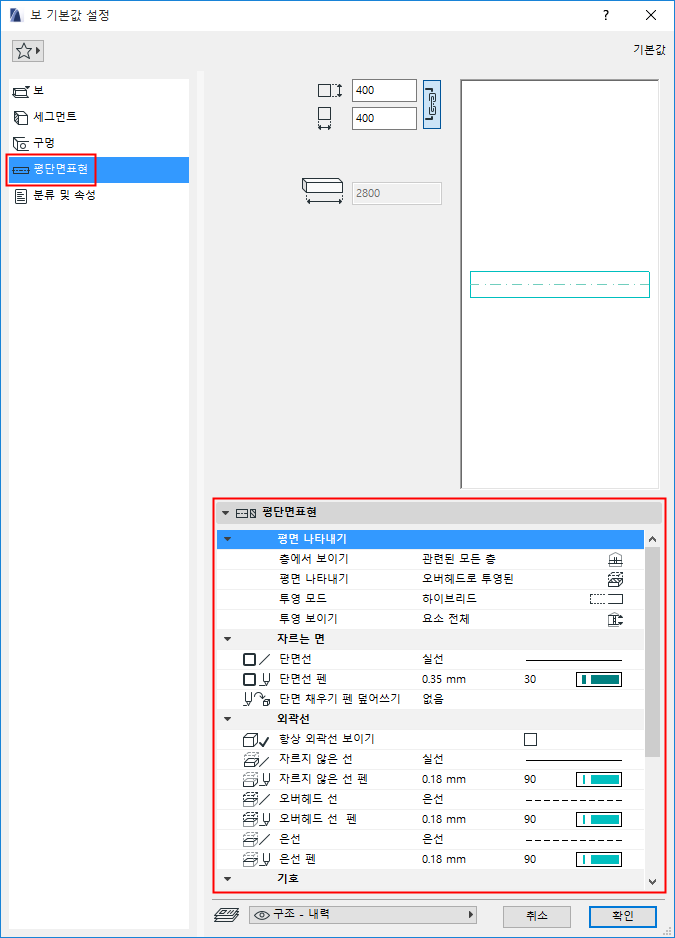

보 설정의 평면 및 단면 페이지를 사용합니다.

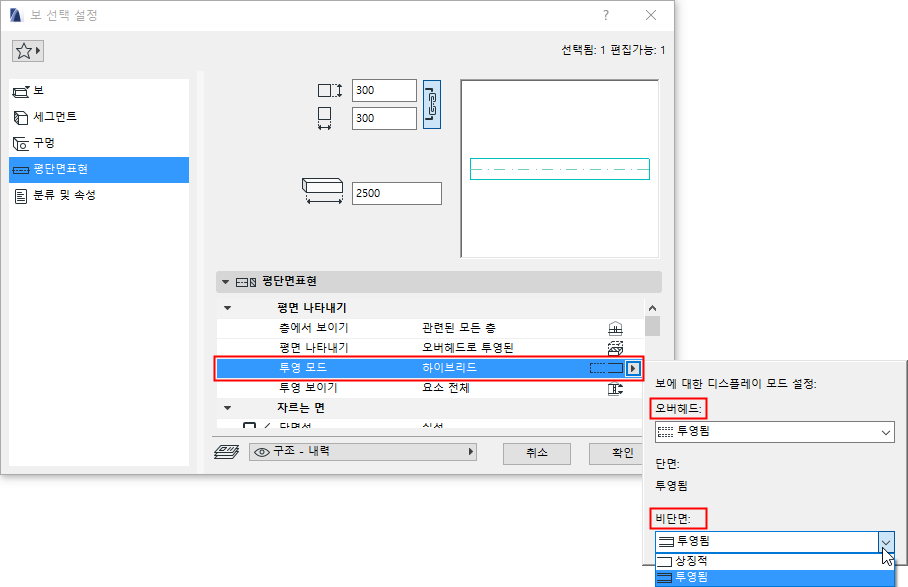

투영 모드

평면 디스플레이를 설정했다면, 투영 모드를 사용하여 디스플레이된 보의 각 구성요소(오버헤드, 비절단)를 미세조정할 수 있습니다(심볼, 또는 투영됨).

보의 절단 파트는 항상 "투영된" 디스플레이를 사용합니다.

사용 가능한 옵션은 위에서 선택한 평면 나타내기에 따라 달라집니다. 일부 구성요소는 보이지 않을 수 있으며, 이들은 디스플레이 모드로 설정할 수 없습니다.

외곽선

숨겨진 선

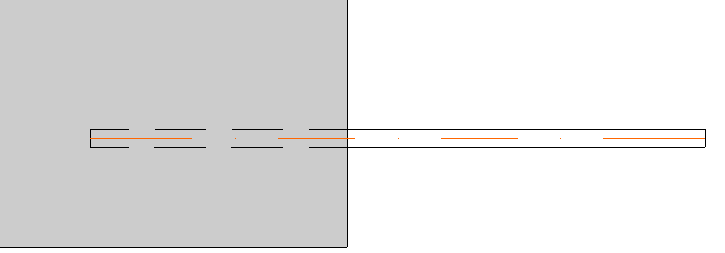

숨겨진 선 속성을 정의합니다. 숨겨진 선은 모델 뷰 옵션에서 켰을 경우 슬래브 아래의 보에 사용됩니다.

기호

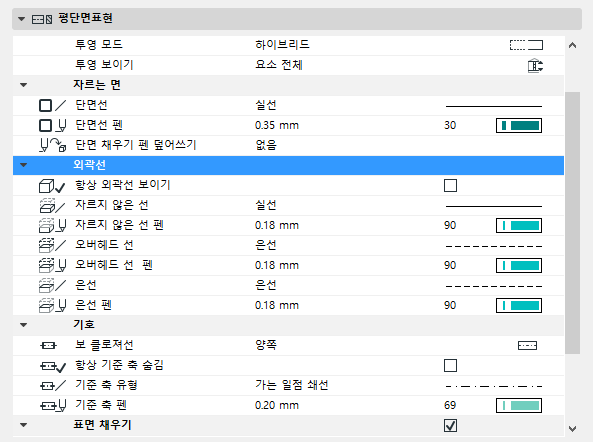

이 컨트롤들을 사용하여 보의 심볼 구성요소에 대한 설정을 정의합니다.

보 마구리 선: 이 옵션으로, 보의 마구리 선 한쪽을 또는 모두 보이거나 숨길 수 있습니다. (마구리 선은 보의 장축에 수직인 윤곽선입니다.)
항상 기준 축 숨기기: 이를 체크하면 모델 뷰 옵션이 보이기로 설정되어 있어도 이 보의 기준 축을 숨깁니다 .
보 기준 축에 대한 선 유형 및 펜 색상을 선택합니다.

표면 채우기
