박공 지붕

  1. 건물의 평면 윤곽을 그립니다 (예. 외부 벽).
  2. 지붕 도구를 활성화하고, 다중면 구조 방법과 사각 박공 지오메트리 방법을 사용합니다 (이 기능은 추녀마루 지오메트리 방법 옆에 있는 팝업에 있습니다).

  3. 지붕 설정에서, 지붕의 주요 변수를 수정합니다 (예, 물매, 처마 돌출).
  4. 두 번 클릭하여 지붕의 사각형 피벗 선을 배치합니다.

    CreateGable1.png     CreateGable2.png

  5. 생성된 박공 지붕은 단일, 다중면 지붕 요소입니다.


관련 동영상 보기

지붕면 박공으로 변경하기

3D 창에서:

  1. 다중면 지붕
  2. 박공으로 변경하려는 지붕면에서 피벗 선을 찾습니다.

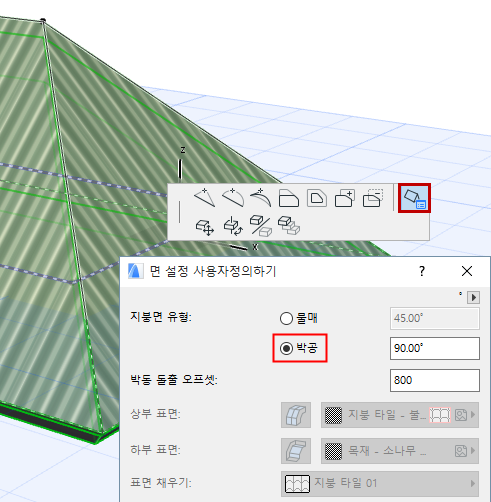

  3. 클릭하여 펫 팔레트를 불러와서 사용자정의 평면 설정 옵션을 선택합니다.
  4. 나타나는 대화상자에서, 박공을 선택하여 선택한 면을 박공으로 정의합니다.


또 다른 방법은...

  1. 3D 창에서, 지붕 용마루의 끝점을 선택합니다.

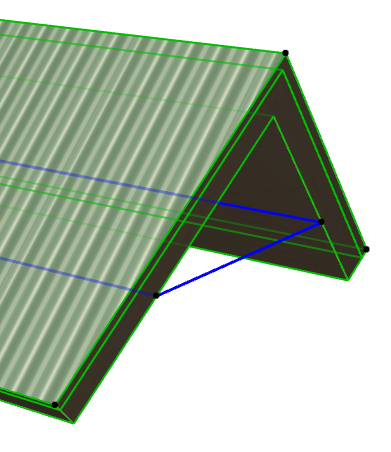

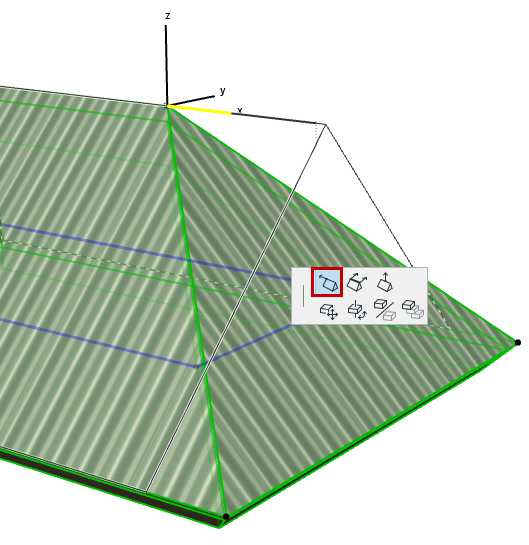

  2. 펫 팔레트에서, 용마루 수평으로 늘리기 옵션을 사용하여 용마루 끝점을 그 면의 끝이 수직이 될때까지 드래그합니다. (쉬운 작업을 위해 수직 위치에서 커서가 스냅됩니다.)

    RidgetoGable.png   RidgetoGable2.png
