자동 트리밍: 예제 1

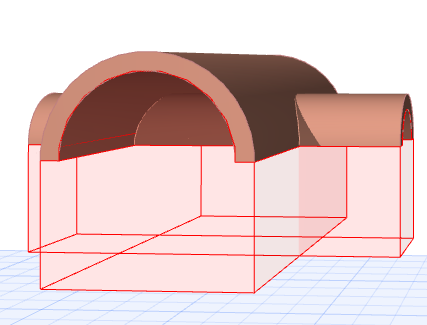

여기에서 보여지는 것처럼 두 개의 교차 쉘을 서로에게 트리밍한다고 가정합시다.



이 작업을 시작하기 전에 트리밍 바디 기능을 켜서, 작업하는 동안 트리밍 바디를 볼 수 있습니다. (뷰 > 화면에 나타내기 옵션 > 트리밍 바디)

  1. 양쪽 쉘 모두를 선택합니다.

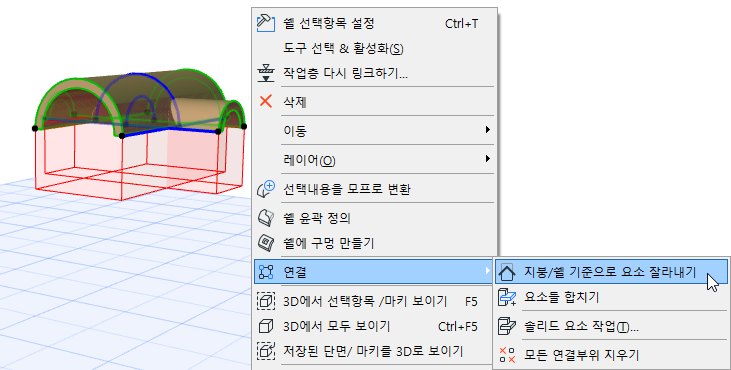

  2. 단축 메뉴에서 연결로 이동하여 사용 가능한 명령을 확인합니다. (표준 툴바에서도 사용 가능)

  3. 지붕/쉘 기준으로 요소 잘라내기
  4. 나타나는 대화상자에서, 잘라내기를 클릭합니다.

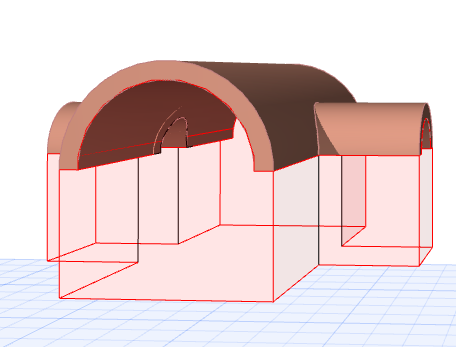

  5. 3D로 결과를 확인합니다. 서로의 트리밍 바디가 만나는 두 요소의 안쪽 부분이 제거되었습니다. 두 쉘의 트리밍 바디가 하나의 트리밍 바디로 합쳐진 점에 유의하십시오.
