지붕에 요소 잘라내기: 수동 잘라내기

수동 트리밍: 예제

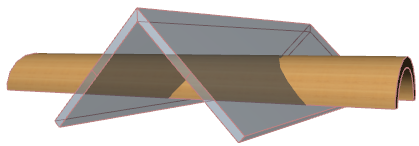

아래와 같은 두 개의 쉘이 교차하고 있다고 가정합시다. (V-형 쉘과 터널형 쉘이 서로를 통과합니다.) 그리고 원하는 트리밍 작업은,

• V-형 쉘 안쪽의 터널형 쉘의 부분만이 남고;
• 터널의 바깥부분은 잘라내기; 그리고
• V형 쉘에 터널 구멍 만들기입니다.

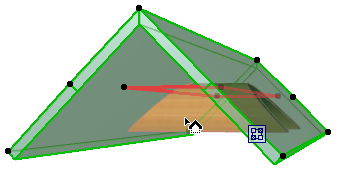

자동 트리밍 로직으로는 이 조건을 충족시키지 못합니다; 안쪽 부분이 없어지는 원치 않는 결과가 나옵니다:

다중 선택 요소 잘라내기 : 자동 트리밍 참조.

따라서 그 대신에, 다음의 트리밍 작업을 따라 해봅시다:

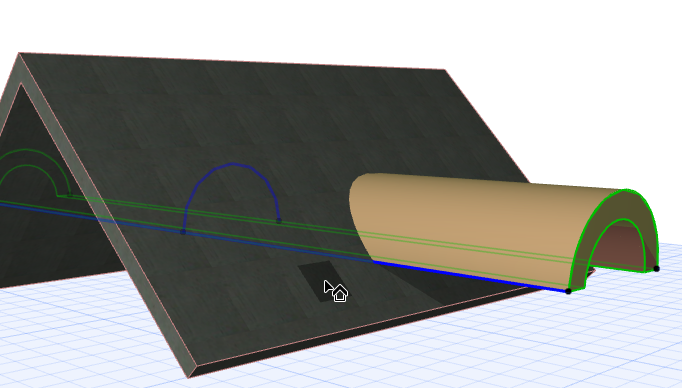

1. 트리밍 하려는 쉘(터널형)을 선택합니다.

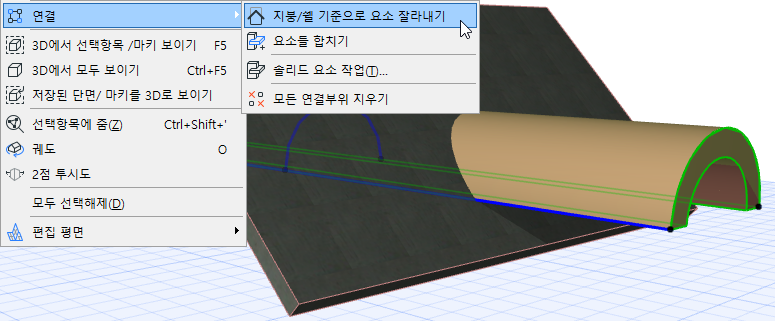

2. 단축 메뉴에서 연결 > 지붕/쉘 기준으로 요소 잘라내기(표준 툴바에서도 사용 가능)를 선택합니다.





3. 이제 트리밍 요소를 선택해야 합니다.

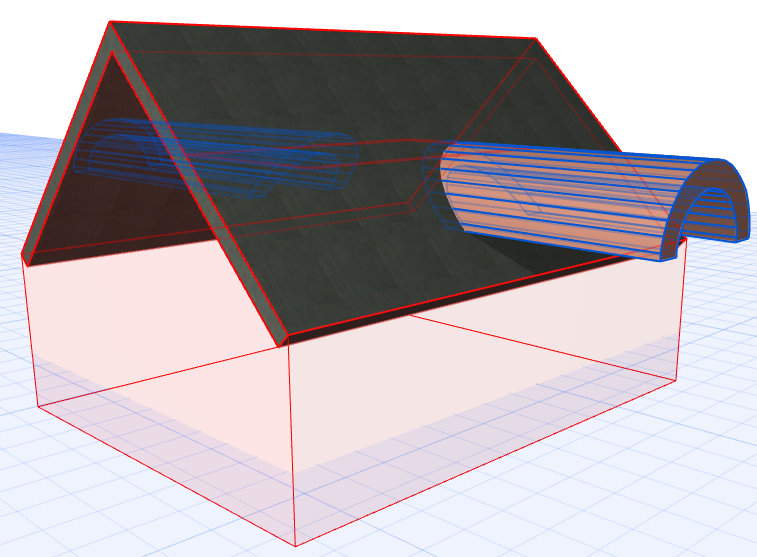

   이때 커서가 작은 지붕으로 바뀐 점에 유의하십시오. 이것으로 요소를 클릭하여 트리밍 요소로 사용합니다 (여기서는 빨간 피드백선의 V-형 쉘).

   주: 트리밍 바디가 보이지 않으면 , 트리밍 작업이 진행되는 동안 여기에서 자동으로 나타납니다.

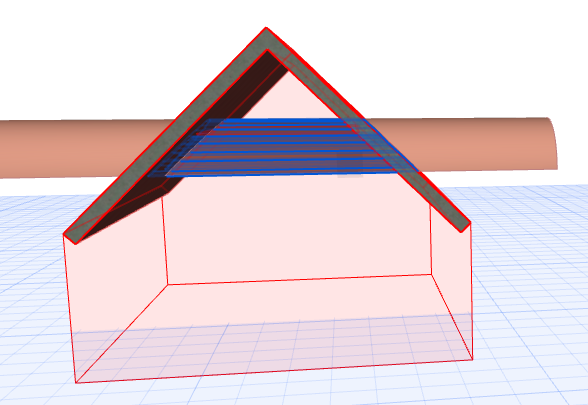

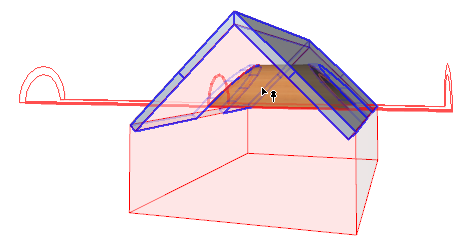

   • 이제 터널에서 남기고 싶은 부분을 선택해야 합니다. V형 셀의 안쪽과 바깥쪽에 있는 터널의 부위로 커서를 옮겨서 파란색 피드백선이 어떻게 나타나는지를 봅니다: 이 선은 잘라내기 된 후에 남겨지는 터널 부위를 보여줍니다:



4. 안쪽 부위를 남기고 싶다면, 그 부분을 클릭합니다. 잘라내기 작업이 실행되었습니다.
   주: 대안으로, 제거하려는 부분을 Ctrl-클릭하는 방법이 있습니다. 남겨지는 부분은 항상 파란색 피드백선으로 보여집니다.





이제 나머지 요소, V-형 쉘도 잘라내기하여 터널을 위한 구멍을 자릅니다. 트리밍 작업을 반복합니다:

1. 잘라내려는 쉘(V-형 쉘)을 선택합니다.
2. 단축 메뉴에서 연결 > 지붕/쉘 기준으로 요소 잘라내기(표준 툴바에서도 사용 가능)를 선택합니다.
3. 이제, 작은 지붕 커서로 트리밍 요소를 선택해야 합니다: 이 경우에는, 터널. 빨간 피드백선이 곧 나타납니다.

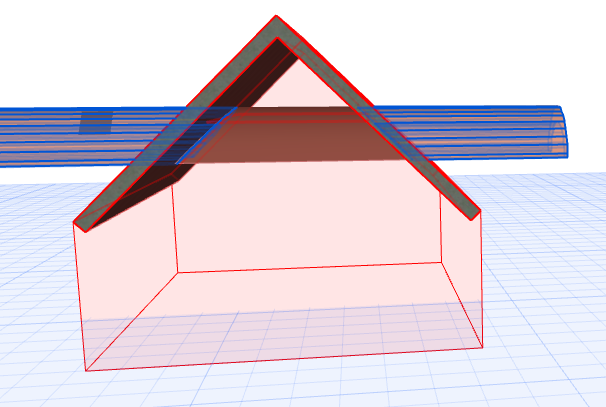

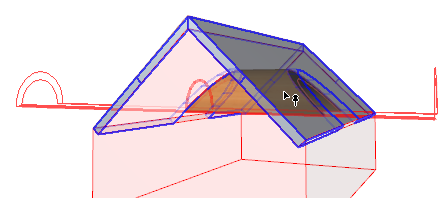

4. 남기려는 V형 쉘의 부분을 선택합니다. 커서를 옮겨서 잘라내기한 후에 남겨질 부분을 파란색 피드백선이 나타냅니다:

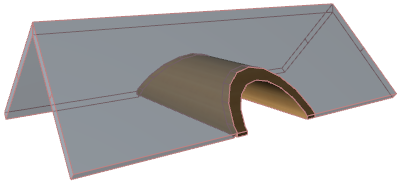

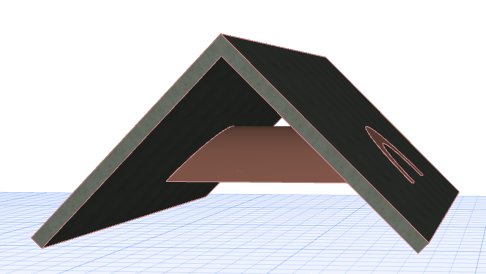

5. 남겨질 V-형 쉘의 부위를 클릭합니다. 잘라내기 작업이 실행되었습니다.
