트리밍 요소들 합치기

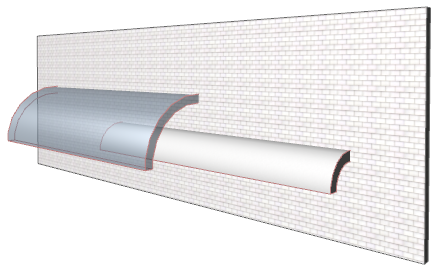

다음과 같이 이중 쉘 디자인이 벽을 통과한다고 가정합시다.



양쪽 쉘 위로 벽이 연장되지 않는 방법으로 벽을 잘라내기하려 합니다. 그렇지만 쉘 자체를 온전히 남아있어야 합니다.

쉘 그 자체를 트리밍하지 않고, 두 쉘의 트리밍바디를 결합는 방법으로 작업합니다. 결합된 트리밍바디를 사용하여 벽을 한번에 잘라냅니다.

1. 양쪽 쉘 모두를 선택합니다.

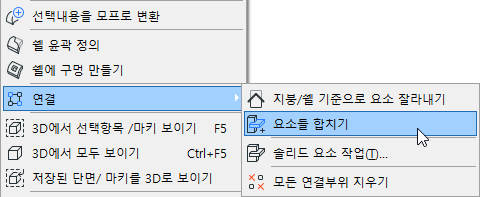

2. 단축메뉴에서, 연결 > 요소들 합치기 (또는 디자인 > 연결 > 요소들 합치기) 를 선택합니다.

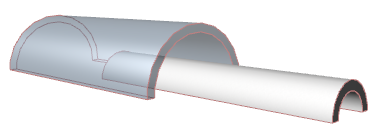

쉘 그차체의 어떠한 부분도 트리밍하지 않고, 쉘의 트리밍 바디를 합칩니다.

이제, 이렇게 합쳐졌지만 온전한 쉘 복합체를 트리밍 요소로 사용하여, 벽에서 자동적으로 트리밍 작업을 수행할 수 있습니다:

1. 벽과 쉘을 함께 선택합니다.

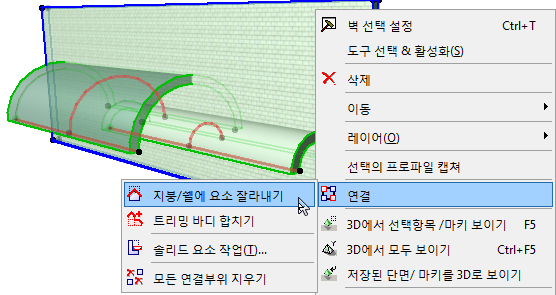

2. 단축 메뉴에서 연결 > 지붕/쉘 기준으로 요소 잘라내기(표준 툴바에서도 사용 가능)를 선택합니다.





3. 나타나는 대화상자에서, 잘라내기를 클릭합니다.

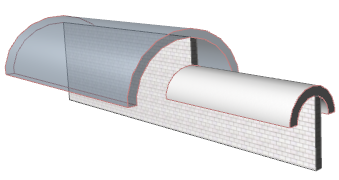

4. 3D로 결과를 확인합니다.
