예시 1: 간단 매핑

기존 요소 매개변수 값을 자동으로 매핑하는 새 속성을 생성합니다. 여기에는 함수가 필요하지 않습니다. 다만 모델 요소에 대해 평가하고 싶은 기존 매개변수들의 세트를 확인하십시오.

1. 속성 관리자에서 구조라는 새 속성을 생성합니다.
2. 그 데이터 유형을 문자열로 설정합니다.
3. 수식 옵션을 선택합니다. 수식 편집기가 나타납니다.

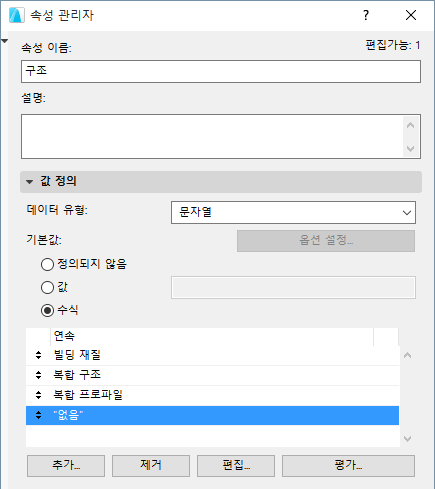

   매개변수 & 속성 팝업을 사용하여 각각 구조 유형 매개변수 (빌딩 재질, 채우기, 복합체, 복합 프로파일)를 반환하는 일련의 수식 시퀀스를 추가하세요. 시퀀스의 각 수식은 동일한 데이터 유형을 가져야 합니다. (이 경우에는 문자열입니다.)

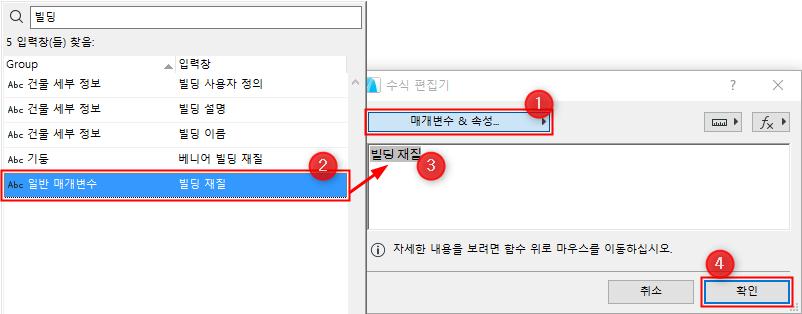

   • 매개변수 & 속성을 클릭하여 "빌딩 재질" 매개변수에 대해 검색합니다.
   • 매개변수를 더블 클릭하거나 추가를 클릭하여 이를 수식 편집기에 추가합니다.
   • 확인을 클릭하여 수식 편집기를 닫습니다.

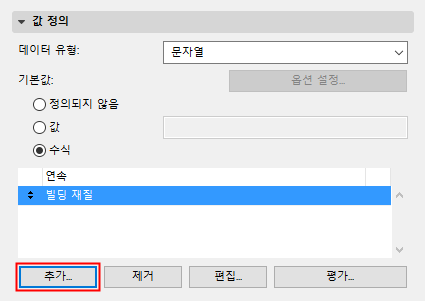

   • 시퀀스의 모든 매개변수에 대해 다음 수식(채우기 유형 매개변수)을 추가하는 등의 작업을 수행하기 위해 추가를 클릭합니다.





   • 마지막으로 문자열 ”없음"으로 구성된 수식을 추가합니다.





     프로그램은 각 요소에 대해 이러한 수식을 시퀀스로 평가하여 각 요소에 첫 번째 유효 값을 반환합니다. 값이 되돌려지면, 이후의 수식들은 그 요소에 대해 고려되지 않습니다.

     요소에 적용되는 정의가 없으면 해당 요소는 "없음"을 나열합니다.

4. 속성의 분류에 대한 가용성을 반드시 설정하십시오.
5. 확인을 클릭하여 속성 관리자를 닫고 새 속성을 저장합니다.

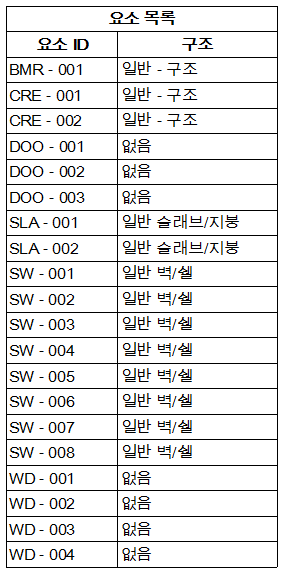

6. 해당 속성을 대화형 일람표에 나열하여 모델 요소에 대한 결과를 봅니다.
