벽에 단열층 추가하기: 리노베이션 워크플로

현존 벽에 단열층을 추가하려면, 단열 스킨을 복합체 벽에 그냥 추가하면 됩니다. 하지만, 벽의 단일 구성요소에는 "신규" 상태를 지정할 수 없고 벽 자체에만 지정할 수 있습니다.

기존 벽에 추가된 신규 단열층을 구별하기 위해 (리노베이션 필터 용도로), 다음의 워크플로를 추천합니다:

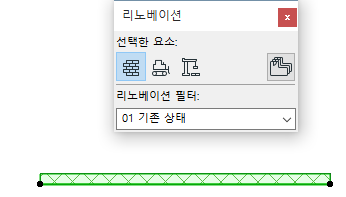

기존 상태 뷰

  1. 리노베이션 팔레트에서, "현존" 상태의 원 벽 (벽1)을 지정합니다.

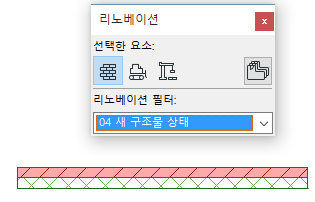

    새 구조물 상태 뷰

    이 뷰에서, 현존 및 새 구조물 벽 모두를 보이려고 합니다.

  2. 벽 1을 따라, 다른 벽 (벽 2)를 배치하여 단열층을 나타냅니다. 벽 2를 "신규"로 정의합니다.


    이러면, 이 뷰에서 벽의 새 부분만 -단열층 부분-이 "신규"로 디스플레이 됩니다.

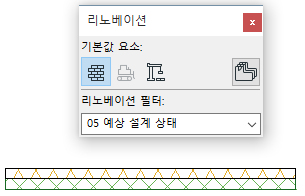

    예상 설계 상태

  3. 여기에서는 벽 1 과 벽 2 모두 그들의 자신의 원 개체속성으로 보여집니다.

    주: 문 및 창 개구부는 이 워크플로에서 모델링된 개별 벽 레이어 각각에 추가되어야 합니다.
