3D 창에서 3D 단면도법 만들기

  1. 3D 단면도법 기능이 켜져 있는지 확인하십시오.

    참조 3D 단면도법 보이기 또는 숨기기.

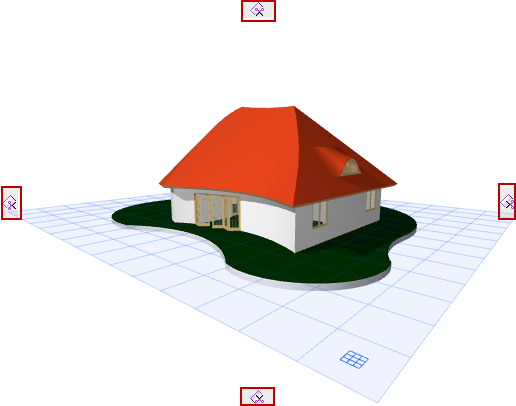

  2. 화면의 4면에 절단면을 나타내는 탭이 나타납니다.

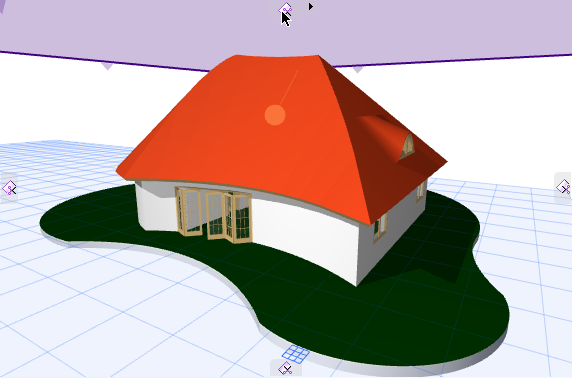

  3. 어느 탭이든지 그 위에 마우스를 가져가면 그 위치에서의 직교 절단면을 보여줍니다.

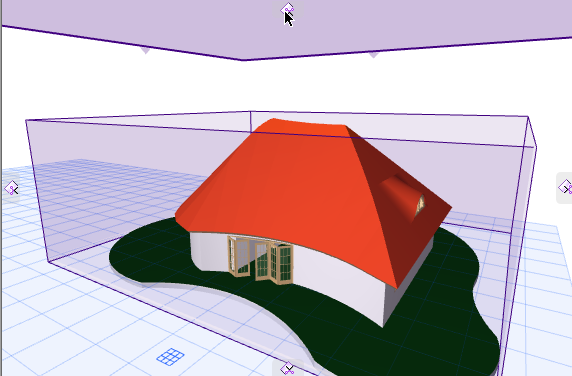

  4. 탭 중 하나를 클릭하는 순간, 그 모델의 경계상자가 나타납니다. 사전 정의된 절단면은 이 경계상자와 평행한 면에서 모델을 자릅니다.

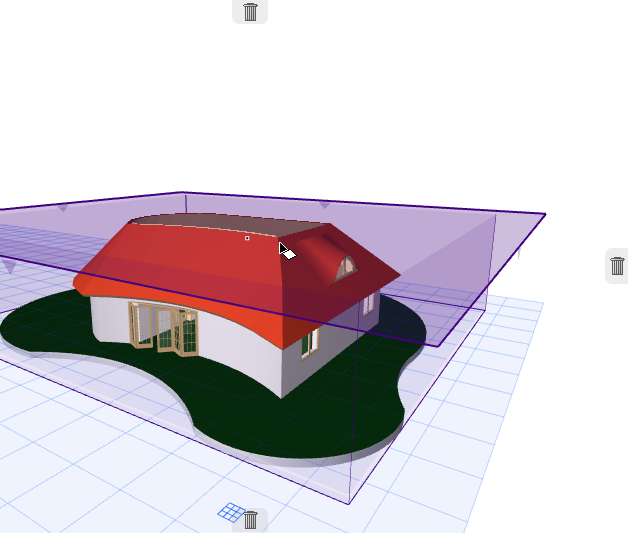

  5. 탭을 드래그하여 3D 모델을 직각으로 자릅니다.

    3D 창에서 사용자정의 절단면 만들기을 참조.



    작업 취소하기: 4면에 있는 탭들이 휴지통으로 바뀐다는 점을 알아두십시오: 드래그하는 동안 마음이 뀌어서 작업을 취소하고 싶다면, 절단면 아이콘을 아무 휴지통으로나 이동시킵니다 (또는 Esc 키 누르기).

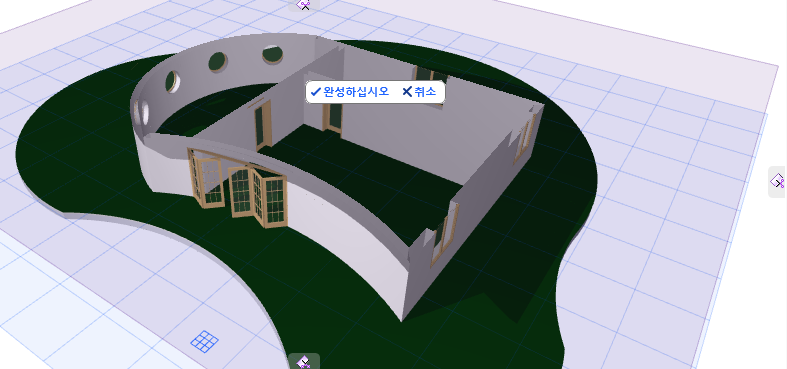

  6. 원하는 위치에 절단면이 있으면 마우스를 클릭합니다. 완료 명령어가 나타납니다.

  7. 작업을 취소하려면 완료 또는 취소를 클릭합니다.

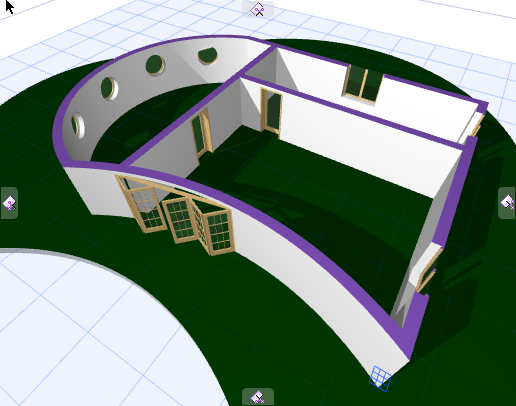

  8. 3D 단면도법의 결과를 보십시오.


절단면을 숨기려면,

참조 3D 절단면 숨기기.

3D 창에서 사용자정의 절단면 만들기

해당 모델을 사전정의된 직교 방향과는 다른 방향으로 자르려면, 사용자정의 절단면을 만들어 사용할 수 있습니다.

3D 단면도법 기능이 켜져 있는지 확인하십시오.

  1. 4개의 절단면 탭 중 아무거나 눌러서 단축 메뉴를 불러옵니다.
  2. 사용자정의 절단면 만들기를 선택합니다.

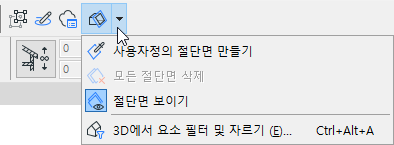

    주: 이 명령은 표준 툴바에서 사용할 수도 있습니다.

  3. 다음 중 하나의 작업을 실행하여 상용자정의 절단면의 방향을 정의합니다:
    • 요소의 면 (예, 지붕 상단면) 사용하기
    • 기존 요소의 면의 표면을 클릭하여 절단면 각도를 정합니다. 직사각형은 면을 보는데 도움이 됩니다.
    • 다시 한번 클릭하여 절단면 위치를 정합니다.
    • 면의 회전각으로 모서리 사용하기
    • 기존 모서리를 벤츠모양의 커서로 클릭하여, 회전축을 정합니다.
    • 절단면과 접하는 아무 점이나 클릭합니다; 이렇게 해서 절단면 위치를 정합니다.
    • 세 점을 클릭하여 (요소의 세 개의 핫스팟처럼) 면 정의하기
    • 두 점을 클릭하여 회전축을 정합니다.
    • 절단면과 접하는 아무 점이나 클릭합니다; 이렇게 해서 절단면 위치를 정합니다.
  4. 원하는 위치에 절단면이 있으면 마우스를 클릭합니다. 완료 명령어가 나타납니다. 원하는 절단면이 만들어졌으면 완료를 클릭합니다.
  5. 3D 단면도법의 결과를 보십시오.
