단면 뷰포인트의 수평/수직 범위

수평 범위

수평 범위는 단면 창에 포함되는 평면의 깊이입니다. (소스 유형 단면 마커에만 사용 가능합니다.)

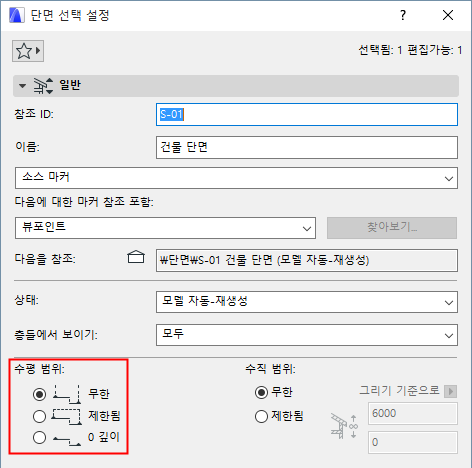

정보 상자/단면 설정에서 수평 범위를 정의합니다.


  • 무한: 단면 선 뒤의 모든 요소는 다른 요소들에 의해 숨겨지지 않는다면, 단면 창에서 보입니다.
  • 제한됨: 단면 선과 한계(깊이)선 사이의 요소만 단면 창에서 보입니다. (한계선은 단면선 그리기를 마친 후 눈동자 커서로 클릭할 때 정의됩니다.) 필요한 경우 한계선을 선택하여 편집할 수 있습니다.
    주: 한계(깊이)선은 디스플레이만되는 마커 항목이며, 레이아웃에서 보이지 않습니다.

    참조 마커 범위 선의 표현.

  • 0 깊이: 실제로 단면선에 의해 절단된 모델의 파트만이 절단 위치에서만 보입니다. (입면과 실내 입면의 경우, “0 깊이” 옵션이 없습니다.)

수직 범위

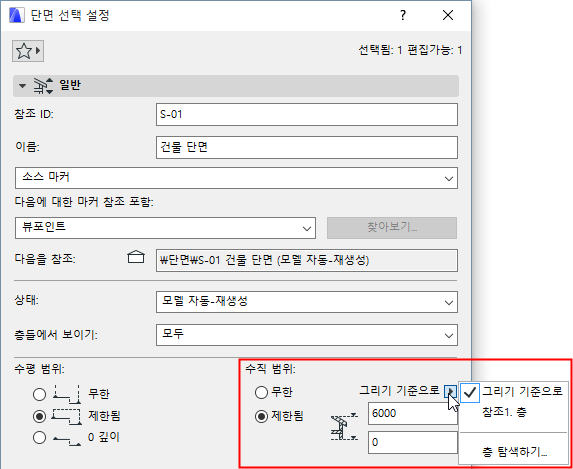

단면 창에 포함될 프로젝트의 수직 범위입니다. (소스 유형 단면 마커에만 사용 가능합니다.)

정보 상자/단면 설정에서 수평 범위를 정의합니다.

  • 무한: 해당 모델의 모든 층을 보여줍니다.
  • 제한됨: 단면이 제한된 수직 범위로 한정됩니다. 해당 단면의 상한 및 하한에 대한 입면 값을 입력합니다. 이러한 제한의 위 및 아래의 요소들은 보이지 않습니다.

    (검은 색 화살표를 클릭하여 입면 값에 대한 참조를 선택합니다. 그리기 기준으로, 또는 특정 층으로 가게 됩니다.



범위 또는 한계 선을 그래픽으로 편집하기

단면/입면/실내 입면 창이 활성화된 경우,

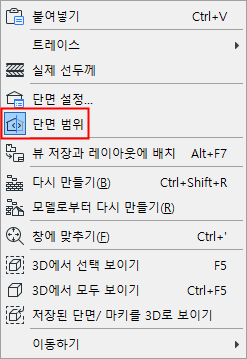

  1. 컨텍스트 메뉴에서 범위 피드백을 켜거나, 디자인 > 단면/입면 범위를 사용합니다.

    SectionRangeOn.png     SERangeCommand.png

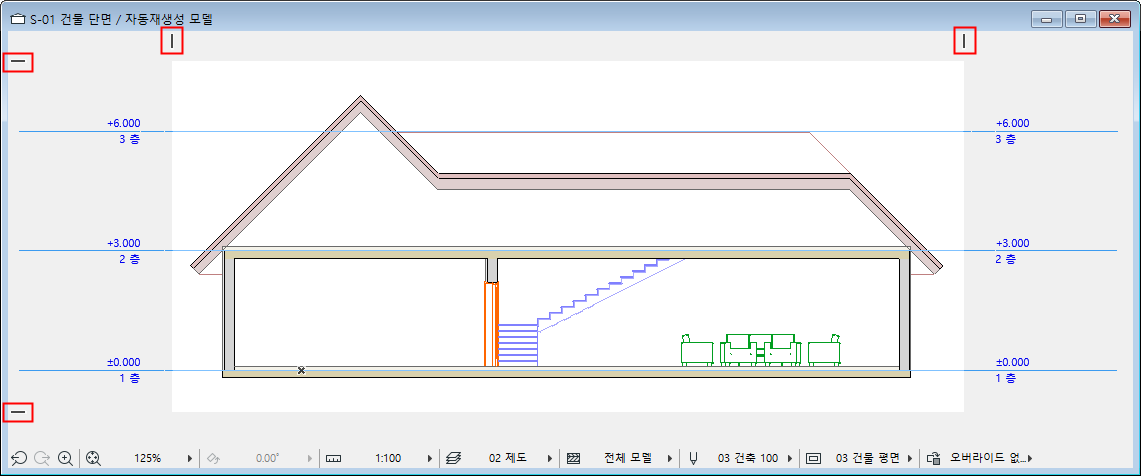

  2. 단면 창에 마크가 어두운 회색으로 나타나, 해당 수평/수직 경계 및 절단선을 표시합니다. 회색 채우기는 단면 범위 바깥의 모델 영역을 나타냅니다.

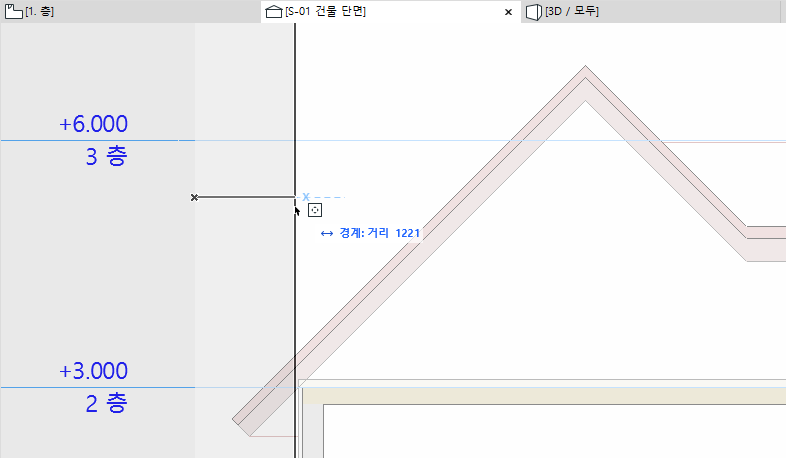

  3. 마크에 커서를 대면 그 태그 및 편집 핸들이 디스플레이됩니다. 필요에 따라 선을 드래그합니다. 그러면 수평/수직 범위, 절단 마크 또는 먼 요소 한계선 (적용되는 경우)이 수정됩니다.

    절단을 제거하려면 수평 범위 바깥의 절단 선을 드래그합니다.

    주: 수평 범위는 실내 입면 창에서 편집할 수 없습니다.
