모델 소스로 디테일 드로잉 뷰포인트 생성

디테일을 모델에 있는 그것의 소스로 만들기 위해서는, 다음 창들 중에, 영역-기반 디테일 마커를 배치합니다: 평면, 단면/입면/실내 입면, 워크시트 또는 디테일.

1. 디테일 도구를 활성화합니다.
2. 정보 상자나 디테일 기본값 설정에서, “새로운 세부 뷰포인트 생성”이 선택됩니다.





3. 정보 상자에서 영역-기반 지오메트리 방법을 선택합니다: 다각형, 사각형, 또는 회전 사각형. (첫 번째, “경계 없음” 지오메트리 방법은, 모델 소스를 가지고 있지 않은 독립 뷰포인트에 링크된 마커를 만듭니다.)





4. 디테일 경계를 그리고 클릭하여 완성합니다.

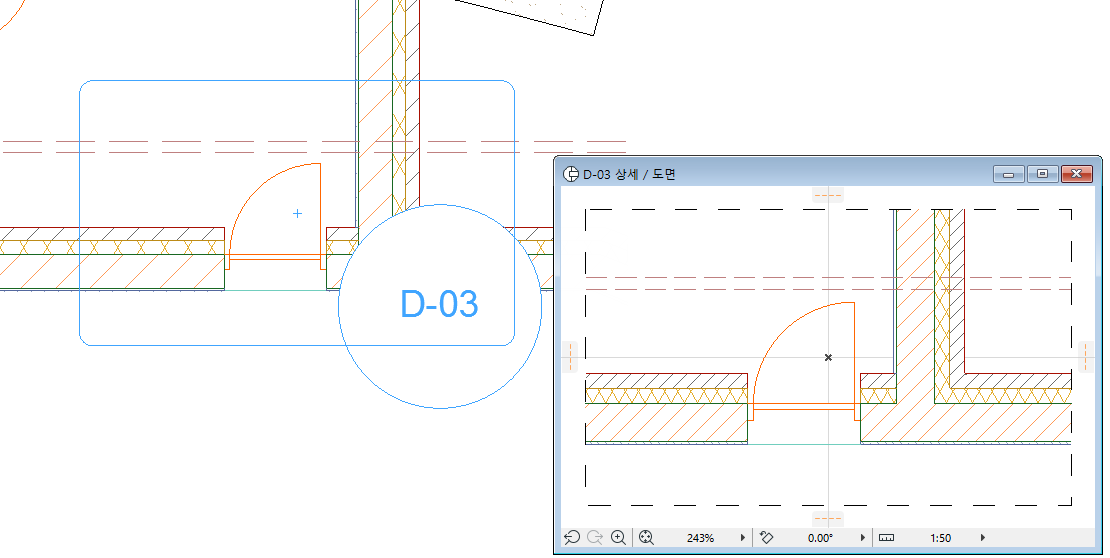

5. 디테일 경계를 그린 후, 해머 모양 커서로 클릭하여 디테일 마커를 배치합니다. X 는 상세의 원점을 나타냅니다.





   주: 소스-유형 디테일 마커는 선택 가능한 반-투명 솔리드 채우기로 화면에서 구별됩니다. (뷰 > 화면에 나타내기 옵션 > 소스 마커 하이라이트를 사용하여 모든 소스 마커에 대해 해당 특징적인 채우기를 활성화 또는 비활성화합니다. 이 하이라이트의 색상은 옵션 > 작업 환경 > 화면 표시 옵션에서 설정할 수 있습니다.)
6. 새 상세도 뷰포인트가 만들어져 내비게이터 프로젝트 맵에 열거됩니다.

소스-유형 디테일 마커에 나타나는 참조 정보를 정의하려면:

참조 소스 마커를 위한 마커 참조 정의.

새 디테일 뷰포인트에 대한 기타 정보- 마커와 참조 정보-는  대화상자에서 정의 할 수 있습니다.
