모델 소스로 워크시트 드로잉 만들기

워크시트를 모델에 있는 그것의 소스로 만들기 위해서는, 다음 창들 중에 워크시트 마커를 배치합니다: 평면, 단면/입면/실내 입면, 워크시트 또는 디테일.

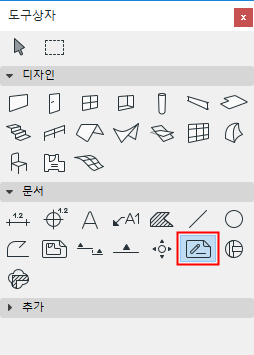

워크시트 도구를 활성화합니다.
정보 상자나 기본값 설정에서, “새 워크시트 뷰포인트 만들기” 선택합니다.
정보 상자에서 지오메트리 방법들 중 어느 것을 선택합니다.
- 화면 캡쳐 입력 방법: 단일 클릭 방법 사용: 워크시트 정보 상자의 첫 번째 입력 방법. 이 아이콘을 선택한 후, 활성화된 프로젝트 창에서 아무 곳이나 클릭합니다. 창의 내용 전체를 바탕으로 워크시트를 만들게 됩니다.
- 영역-기반 입력 방법: 다각형이나 사각형/회전 사각형 지오메트리 방법들 중 하나를 사용하여 워크시트 영역을 정의합니다.
워크시트 경계를 그리고 클릭하여 완성합니다.
워크시트 경계를 그린 후, 해머 커서로 클릭하여 워크시트 마커를 배치합니다.
주: 소스-유형 워크시트 마커는 화면에서, 선택 가능한 반-투명 솔리드 채우기로 구별됩니다. (뷰 > 화면에 나타내기 옵션 > 소스 마커 하이라이트를 사용하여 모든 소스 마커에 대해 해당 특징적인 채우기를 활성화 또는 비활성화합니다. 이 하이라이트의 색상은 옵션 > 작업 환경 > 화면 표시 옵션에서 설정할 수 있습니다.)
새 워크시트 뷰포인트는 생성되어 내비게이터 프로젝트 맵에 열거됩니다.

소스-유형 워크시트 마커에 나타나는 참조 정보를 정의하려면

새 워크시트 뷰포인트에 대한 기타 정보 - 마커와 참조 정보-는 워크시트 설정에서 정의할 수 있습니다.
