“코어” 또는 “마감” 으로 구성요소를 정의하는 방법

복합체 요소

복합체 요소들 (벽, 슬래브, 지붕, 쉘)을 위해: 복합체 구조 대화상자에서 스킨을 코어, 마감, 또는 기타 로 정의할 수 있습니다.

모델 요소를 그 구조 유형에 따라 디스플레이하고 싶을 때 관련이 있는, 부분 구조 디스플레이 설정을 변경합니다.

자세한 내용은, 참조 부분 구조 디스플레이.

1. 옵션 > 요소 속성 > 복합체에서 복합체 구조 대화상자를 엽니다.

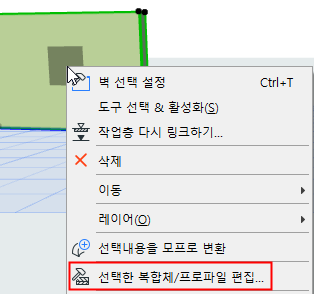

   컨텍스트 메뉴에서 그것의 설정을 이용하여 선택한 복합체를 또한 편집할 수 있습니다:

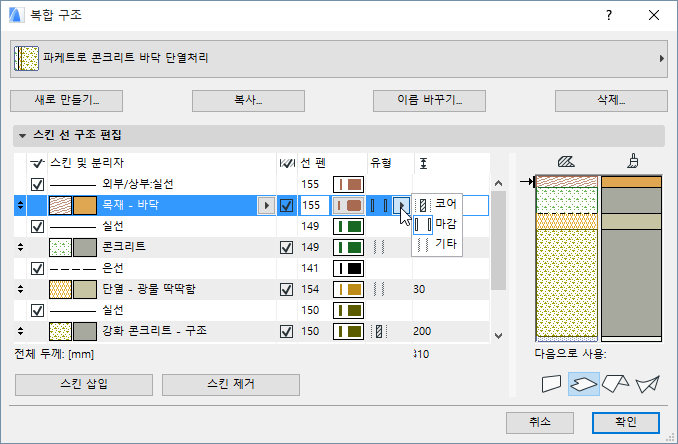

2. 목록에서 스킨을 클릭하여 선택합니다.
3. 유형 열에서, 팝업을 클릭한 다음 코어, 마감, 또는 기타를 선택합니다.





   Note:

   • “코어”로 다중 스킨을 체크할 수 있지만, 이 스킨들 반드시 서로에 인접해 있어야 합니다.
   • “마감”으로 다중 인접된 스킨들을 정의할 수 있지만, 그들은 가장 바깥쪽 스킨의 하나 혹은 둘 다를 포함해야만 합니다.

기둥 베니어

각각의 베니어는 기둥 도구 설정에서 코어, 마감 또는 기타로 정의될 수 있습니다.

참조 코어 및 베니어.

프로파일 (복합) 요소

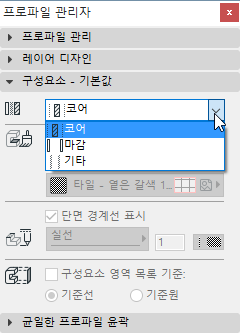

프로파일 요소들 (벽, 보, 기둥, 객체, 난간)에 대해서: 구성요소들을 코어, 마감, 또는 기타 로 디자인 > 프로파일 관리자에서 정의할 수 있습니다.

프로파일 관리자의  구성요소 패널 도 참조.
