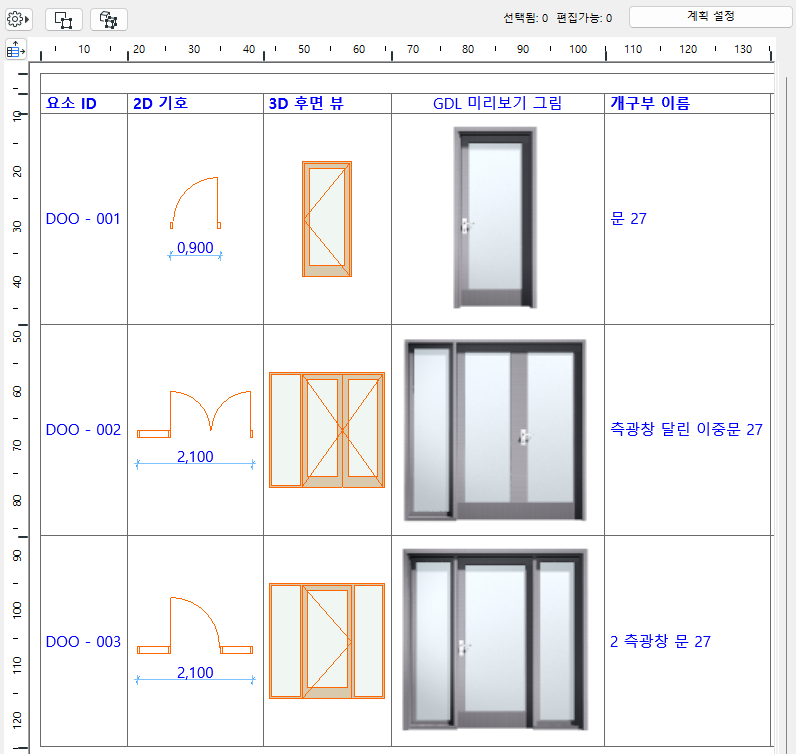

미리보기 및 그림 (대화형 일람표에서)

미리보기 주석달기

일람표 내 이들 미리보기에 결합 치수를 추가할 수 있습니다.

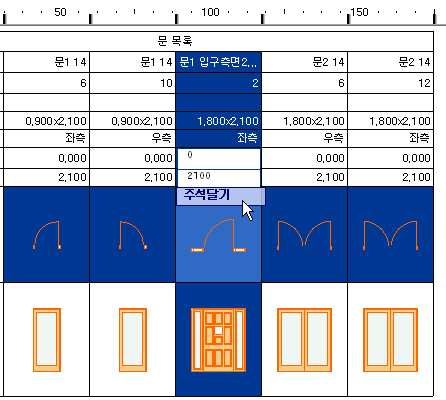

1. 주석을 달고자 하는 셀을 더블클릭하거나

   셀을 선택하여, 주석달기 를 클릭합니다.

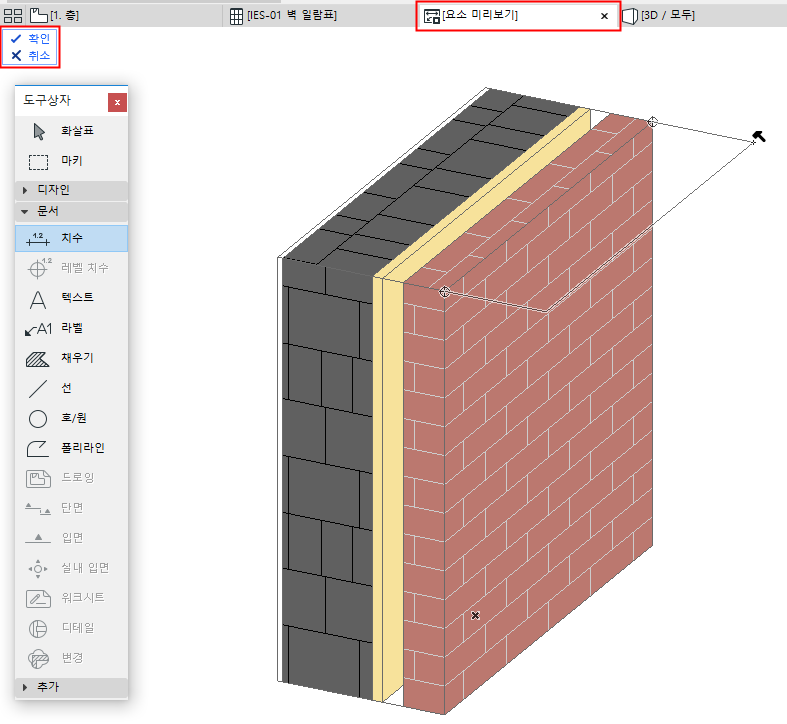

2. 해당 뷰는 요소 미리보기라는 별도의 탭/창에서 열립니다.
3. 사용 가능한 2D 도구를 사용하여 주석을 답니다: 치수, 라벨, 문자. 또한, 이용 가능한 라이브러리 에서  객체 도구를 사용하여, 주석을 달 수 있습니다.





4. 상단 왼쪽의 메뉴에서 확인을 클릭하여 이 탭/창을 닫고, 선택한 뷰에 주석을 적용하거나, 또는 취소를 클릭하여 변경사항을 적용하지 않고 닫습니다.

일람표 미리보기의 자동 치수 (문/창)

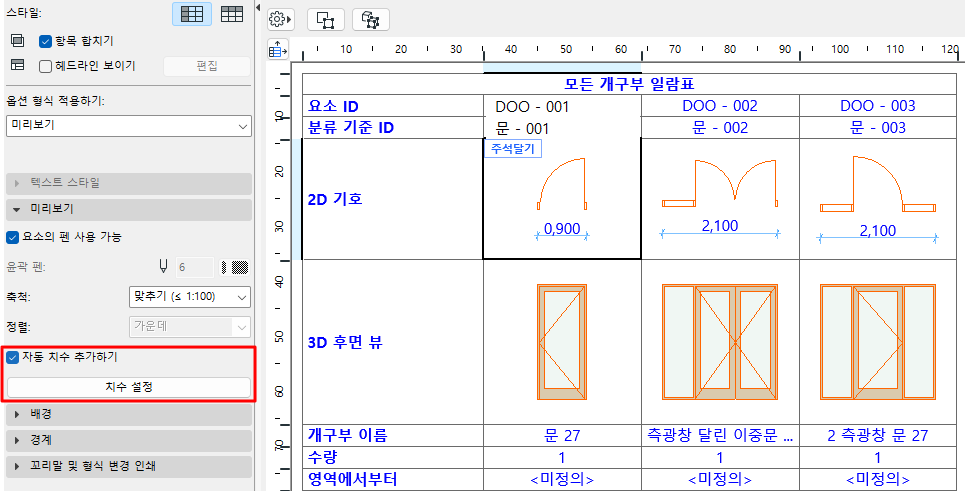

문/창 미리보기를 보여주는 일람표에서, 일람표 옵션에는 자동 치수 추가 옵션이 있습니다.

이 상자를 체크하여 선택한 그림에 자동 치수를 추가합니다.

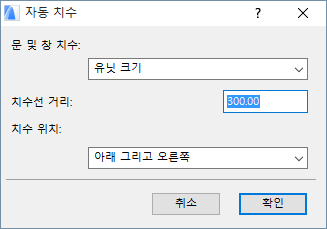

그런 다음 치수 설정을 클릭하여 나타나는 자동 치수 대화상자에서 그림에 대한 치수 옵션을 설정합니다.

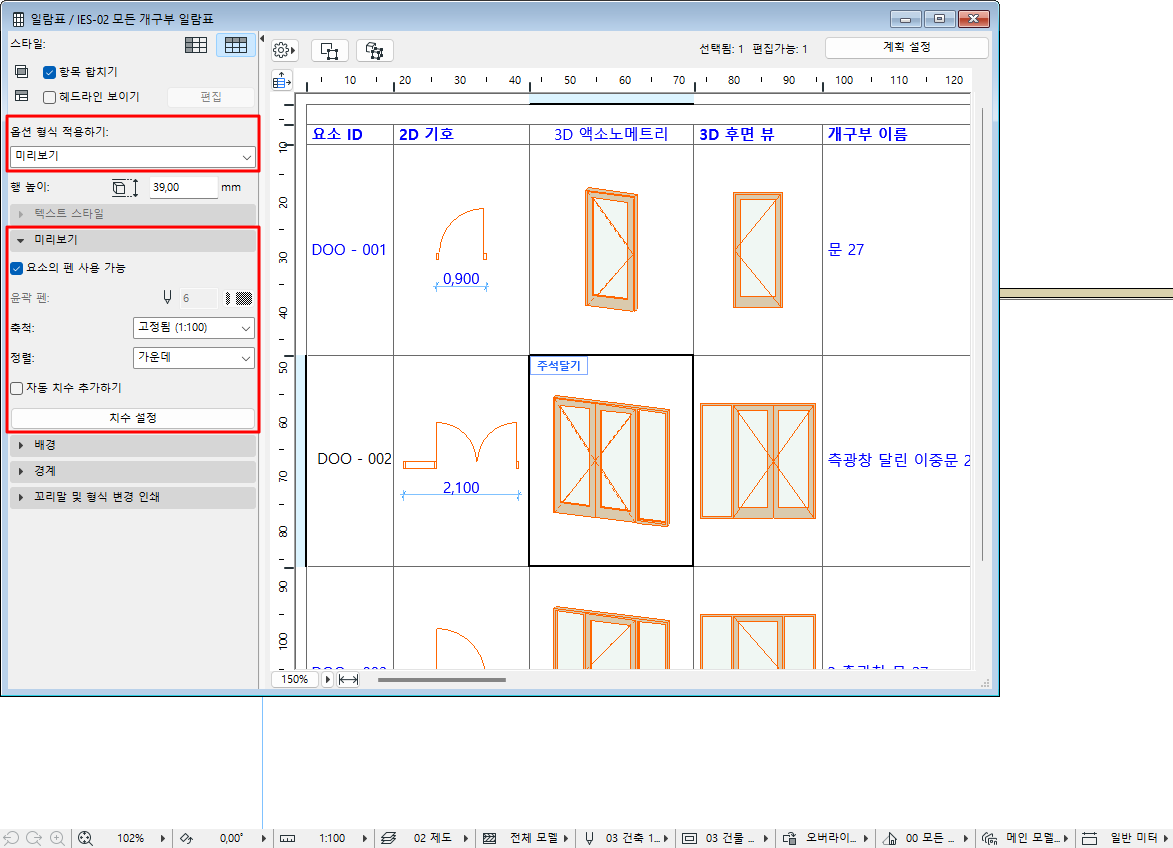

형식: 미리보기 그림

옵션 형식 적용하기가 미리보기로 설정된 경우, 또는 일람표에서 미리보기 셀을 선택한 경우, 이 패널을 사용할 수 있습니다.

요소의 펜 사용 가능: 이를 체크하면 일람표의 그 미리보기 그림에서 해당 요소에 대해 정의된 펜색상을 사용할 수 있습니다.

• 체크 해제하면 아래의 윤곽 펜 필드에서 펜 색상을 선택할 수 있습니다.

스케일: 해당 일람표의 미리보기 그림에 최적화된 스케일을 설정할 수 있습니다. 필요한 경우 맞추기를 통해 미리보기를 스케일 다운하여 이 그림을 셀에 맞출 수 있습니다(스케일 업은 하지 않음).

정렬: 셀 내의 이 일람표에서 미리보기 그림을 정렬합니다. 셀의 가운데, 상단, 또는 하단, 아니면 (2D 미리보기에서만) 선택된 기준 레벨(0층, 그리기 기준, 또는 정의된 다른 기준 레벨)에서 관련 높이까지에 상응 중 하나입니다.

자동 치수 추가하기: 이 일람표에서 치수 정보 미리보기를 추가합니다. 치수는 결합성이 있습니다. 해당 요소가 프로젝트에서 수정되면, 치수도 업데이트됩니다.
