다중 레이아웃으로 일람표 분할하기

일람표에 기반한 드로잉이 하나의 레이아웃에 맞지 않으면 -긴 일람표에서는 쉽게 발생할 수 있듯이- , 이 특성을 사용하여 빠르고 쉽게 긴 일람표를 분할하고 그것을 다중 레이어에 배치해서, 일람표상의 모든 데이터를 출판될 수 있습니다.

이 기능은 요소 일람표와 프로젝트 인덱스에서 생성된 드로잉에서만 사용할 수 있습니다.

1. 레이아웃에서 선택된 드로잉에 대해: 일람표 재구성 펫 팔레트 명령을 사용하여 드로잉의 외함(enclosing) 사각을 그래픽적으로 크기조정하고, 이를 레이아웃에 맞출 수 있습니다.

   레이아웃에 맞도록 일람표 재구성 참조.

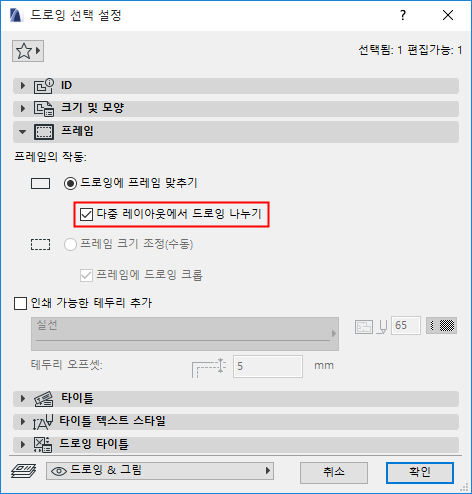

2. 드로잉 선택 설정에서: 프레임 패널로 간 다음 다중 레이아웃에서 드로잉 분할하기를 체크합니다.
   주: 이 체크박스는 요소 일람표에 따라 레이아웃에 드로잉을 배치할 때마다 사용 가능합니다. 다른 모든 소스의 드로잉에서는 체크박스가 회색입니다.





3. 이제 프로그램은 필요한 만큼의 레이아웃을 생성하여 일람표의 전체 내용을 보여줍니다.

이 예에서, 창 목록은 레이아웃에 배치되었습니다. 드로잉 분할하기 기능으로 전체 창 목록이 세 개 레이아웃에 배치되었습니다. 레이아웃 창에서, 레이아웃은 다중 페이지를 구성하는 레이아웃으로 그려집니다.

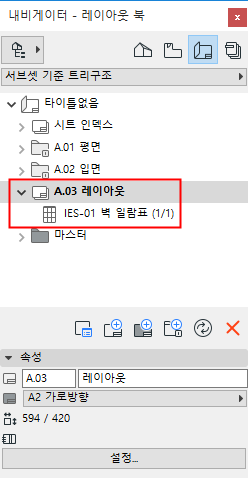

내비게이터 레이아웃 북에서는 레이아웃만이 하나만 보이지만 "다중-페이지" 아이콘이 있습니다, 그리고 도면에 사용된 레이아웃의 전체 번호는 도면 이름 뒤에 디스플레이됩니다.

레이아웃 북에서, 레이아웃 창 하단의 내비게이션 화살표를 사용하여, 레이아웃 페이지 사이에서 내비게이트할 수 있습니다.
