복합 프로파일의 구성요소 면적

프로파일 요소의 구성요소를 나열할 때 다음을 선택할 수 있습니다

면적 목록을 위해 프로파일 구성요소 선택하기

프로파일 요소를 선택합니다.
컨텍스트 메뉴에서 선택한 복합체/프로파일 편집을 클릭합니다.
프로파일 편집기 창에서 (구성요소를 나타내는) 채우기를 선택합니다.
프로파일 관리자에서(옵션 > 복합 프로파일 > 프로파일 관리자), 해당 면적을 열거하고 싶은 각 구성요소별로 구성요소 면적 목록 체크박스를 활성화합니다.
이 예에서는, 기초를 포함한 벽돌벽 요소를 편집하고 있습니다. 베니어의 확인란이 선택되어 있으므로 일람표에 베니어 면적이 포함됩니다. 하지만 기초 면적은 관련이 없으며 그 체크박스는 꺼져 있습니다.

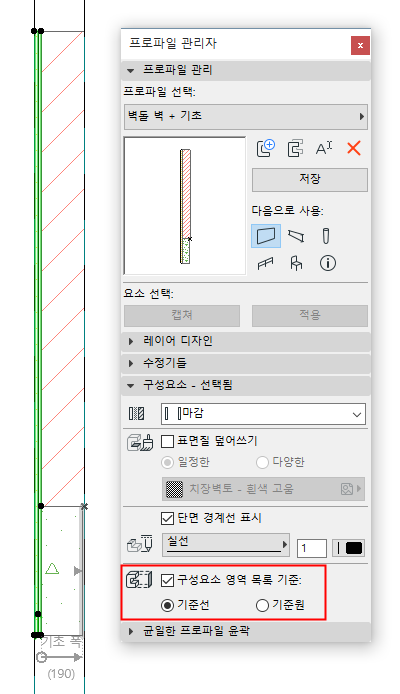

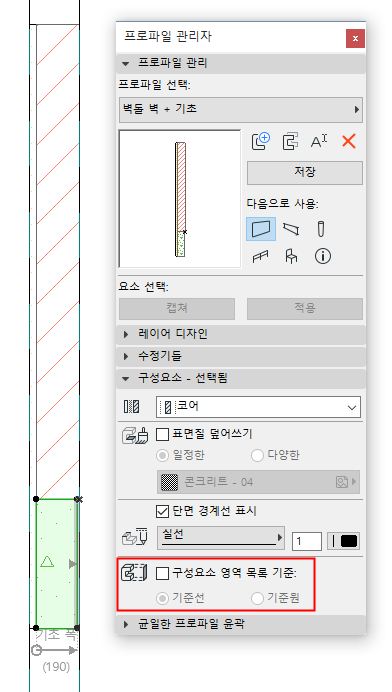

구성요소 면적 나열: 베니어에 대해서는 켜짐, 기초에 대해서는 꺼짐
프로파일 저장을 클릭하여 변경사항을 저장합니다.

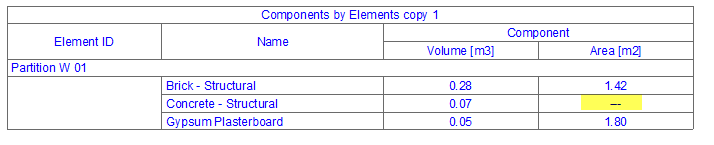

콘크리트 기초 구성요소의 면적은 일람표에 포함되지 않습니다.

면적 계산에 사용할 평면 선택

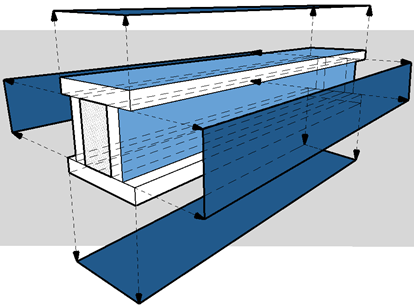

각 구성요소의 투영 면적은 프로파일 편집기에 표시된 기준선 또는 기준원을 기준으로 계산됩니다.

주: 프로파일 편집기에서 기준선을 확인하려면 뷰 > 화면에 나타내기 옵션 > 구성요소 면적 기준선/원을 선택해야 합니다.

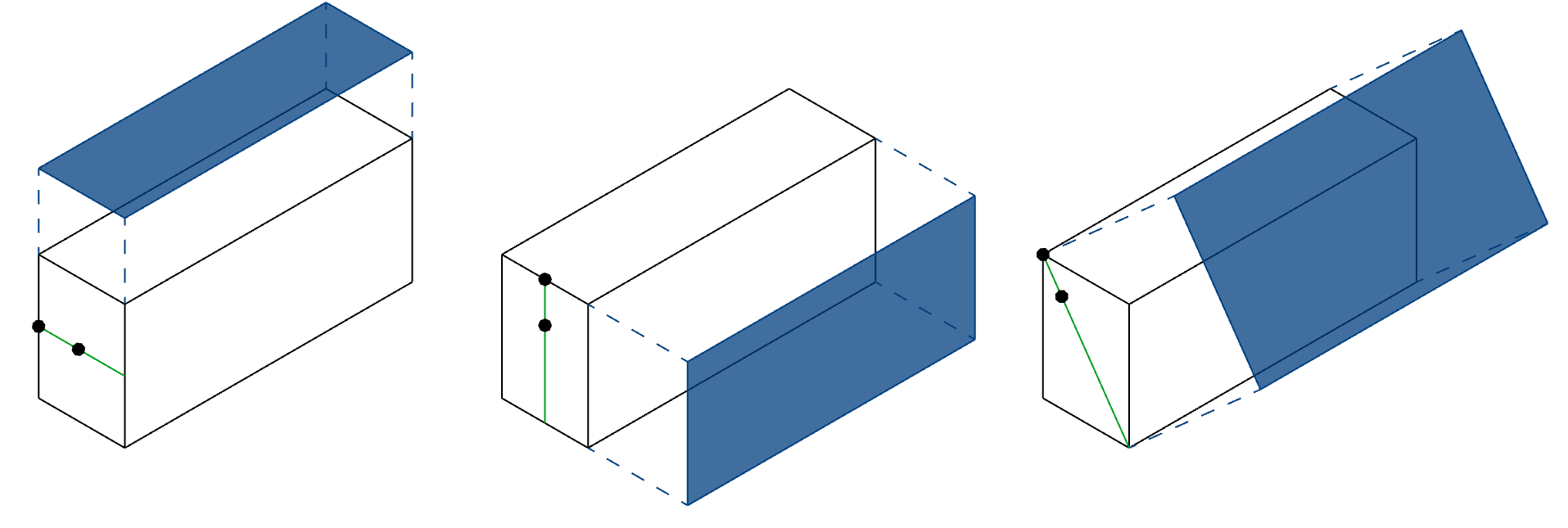

기준선은 평평한 표면에 투영되는 선으로 구성요소 면적을 계산하는 데 사용합니다. 기본 설정에서, 기준선은 해당 프로파일의 가장 긴 세그먼트를 따라 위치합니다.
기준원은 호 모양의 구성요소에 투영된 면적을 계산하는 데 사용합니다.

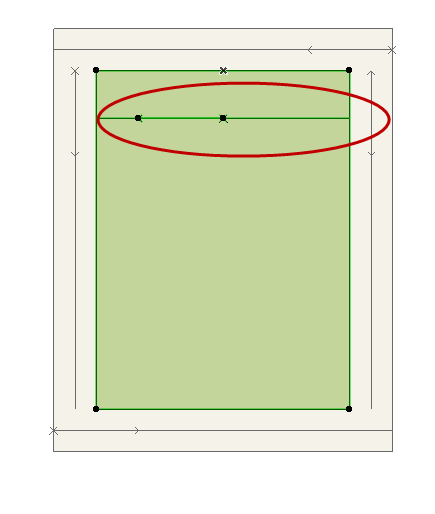

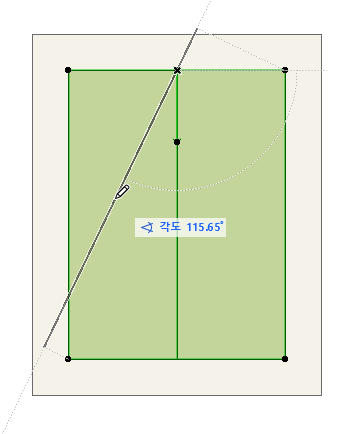

이 기준선/원을 그래픽으로 편집할 수 있습니다. 그러면 구성요소 면적을 계산하는 데 사용하는 면이 변경됩니다.

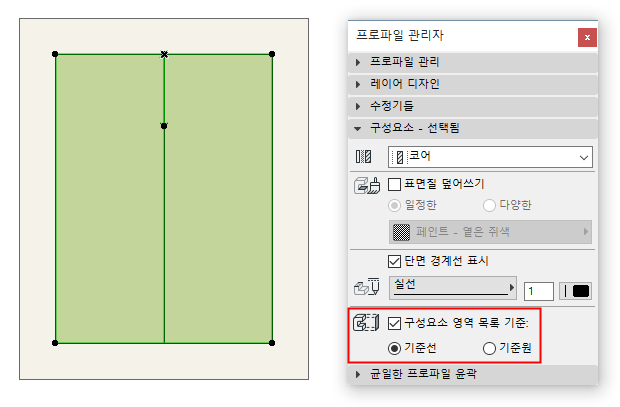

이 예시에서는, 수평 표면에서 일반 기둥의 면적이 필요합니다.
