치수 작성 용어

참조점은 치수 작성 과정 중에 사용자가 요소 위에 생성하는 임시 노드로, 사용자가 클릭하여 치수 체인을 배치하면 사라집니다.

  • 둥근 참조점: 결과로 나타나는 치수 점은 결합성을 지닙니다.
  • 네모 참조점: 결과로 나타나는 치수 점은 정적입니다. (치수 값이 자동으로 업데이트되지 않습니다.)

    참조 고정 치수.



치수 체인은 치수 작성 과정의 끝에서 망치 커서를 클릭한 후에 나타납니다.



치수 체인은 다음과 같이 구성됩니다.

  • 요소의 길이에 따른 치수선;
  • 치수보조선 (치수선에 수직), 치수 설정이 보조선을 디스플레이를 하도록 설정한다면;
  • 치수점 (치수선이 치수 보조선과 교차하는 곳).

치수선 및 치수보조선에 선택적으로 선 끝을 표시할 수 있습니다.

치수보조선에 선택적으로 연장선을 표시할 수 있습니다.

치수 세그먼트는 인접한 두 개의 치수 점을 연결하며 치수 텍스트를 포함합니다.

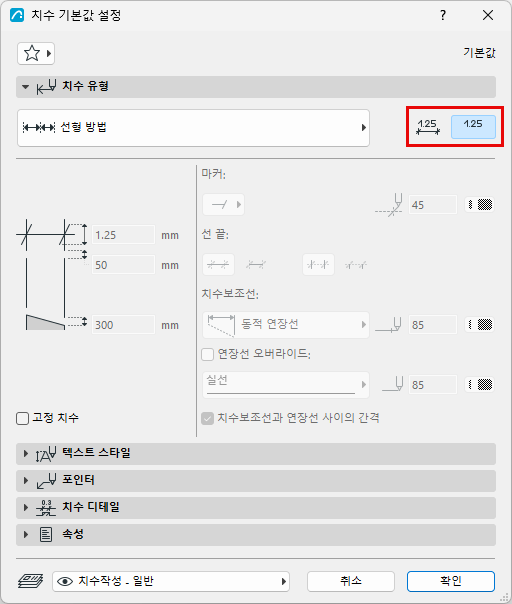

치수 텍스트만 보이기

선형, 방사형, 각도 치수에서는 보이기: 치수 텍스트만 옵션이 있습니다.



이들 치수에서, (화면에만 표시되는) 참조선을 디스플레이하여 편집 보조도구로 사용할 수 있습니다. 뷰 > 화면에 나타내기 옵션 옵션 > 치수 참조선에서 이 옵션을 켜십시오.
