반지름 치수

반지름 치수는 두가지 주요 부분으로 나뉩니다: 치수선과 텍스트

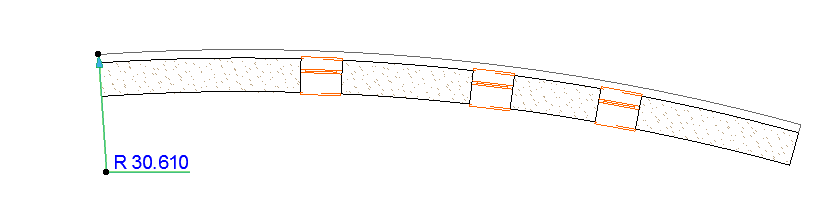

1. 곡선형 요소의 한 점을 클릭합니다.
2. 곡선의 중심점 방향으로 또는 반대 방향으로, 치수선을 그립니다. 반지름 치수는 항상 곡선형 요소로부터 나와야 합니다.
3. 다시 클릭하여 반지름의 값을 보여주는, 텍스트를 배치합니다.

텍스트의 방향은 반지름 치수 설정에서 정의할 수 있습니다. (아래 참조.)

방사형 치수 늘이기 또는 이동하기

펫 팔레트의 도움으로 배치된 반지름 치수를 조정할 수 있습니다:

반지름 치수 늘이기 아이콘을 사용하여 치수를 늘입니다.

반지름 치수 이동 아이콘을 사용하여 그것을 이동시킵니다.
