자동텍스트 참조 드로잉

특정 도면을 자동텍스트 참조로 설정할 수 있습니다. 이것은 자동텍스트가 필수적으로 텍스트를 배치한 뷰나 레이아웃을 반드시 참조할 필요는 없다는 것을 의미합니다.

드로잉을 자동텍스트 참조로 설정하려면,

  1. 내비게이터 또는 오거나이저, 또는 레이아웃 상에서 드로잉을 선택합니다.

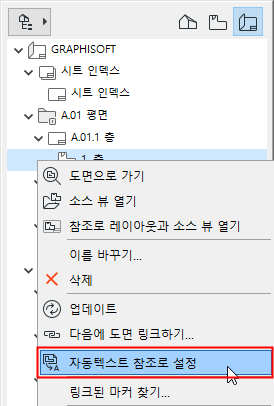

  2. 우클릭하여 컨텍스트 메뉴를 불러낸 다음 자동텍스트 참조로 설정 명령을 선택합니다. (같은 명령을 드로잉 관리자에서도 사용 가능합니다.)


자동텍스트 참조로 정의되면, 이 드로잉은 자동텍스트 목록 삽입에서 선택지로 나타납니다.

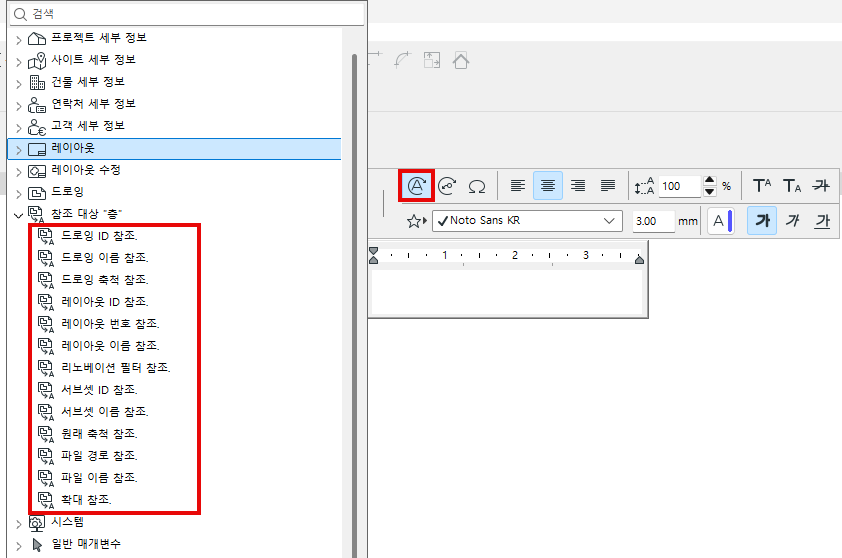

참조 자동텍스트 넣는 방법.

참조를 소스로 사용하는 자동텍스트 입력값은 참조 드로잉을 바탕으로 한 값들을 보여줍니다.

나중에 다른 드로잉을 자동텍스트 참조로 정의하면, 원래 드로잉을 참조하는 이전 자동텍스트는 변하지 않고 남게 됩니다.
