선택을 PLN로 저장하기

이 기능을 사용하여 모델을 여러 개의 PLN 파일로 분할할 수 있으며, 이는 핫링크 모듈로 작동할 수 있습니다.

예를 들어, 건물 앞면을 건물의 나머지 부분과 별개의 파일로 저장하거나, 건물의 두 윙을 별개의 파일로 저장할 수 있습니다.

별개의 PLN 파일 각각은 내비게이터에 디스플레이되는 대로 (레이아웃, 워크시트, 디테일을 비롯한) 전체 2D 내용을 유지합니다. 따라서 원래 모델의 두 파트는 "분할"됩니다.

(대조적으로, 선택을 .mod 형식으로 저장하면 모델과 평면 데이터만을 저장합니다.)

모듈로 선택 저장

  1. 원본 모델을 열고 별도의 PLN 파일로 저장할 부분을 선택합니다.
  2. 파일 > 외부 내용 > 모듈로 선택 저장를 사용합니다.
  3. 단독 프로젝트(.pln) 형식을 선택합니다.
  4. 저장을 클릭합니다.
  5. 프로젝트가 분할됩니다. 선택한 원래 PLN 파일과 저장된 PLN 파일은 두 별도 프로그램 인스턴스로 열립니다. 진행 상황을 알려주는 피드백이 표시됩니다.

    SplittingWaiting.png     SplittingComplete.png

이 체크박스를 사용하여 한 단계만에 두 프로젝트를 서로에 핫링크시킬 수 있습니다. 아래의 설명을 참조하십시오.

모델 파트를 분할 및 핫링크

이 예에서, 마천루의 앞면을 선택하여 PLN 파일로 저장한 다음, 원래 타워 파일에 핫링크합니다.

  1. 모델 파일(타워)을 엽니다.
  2. 평면 또는 3D 창에서 앞면 요소(커튼월)를 선택합니다.
    주: 평면에서 선택할 때, 마키 도구의 다층 옵션을 사용하여 여러 층의 요소들을 포함할 수 있습니다. 참조: 단일 층 또는 모든 층.

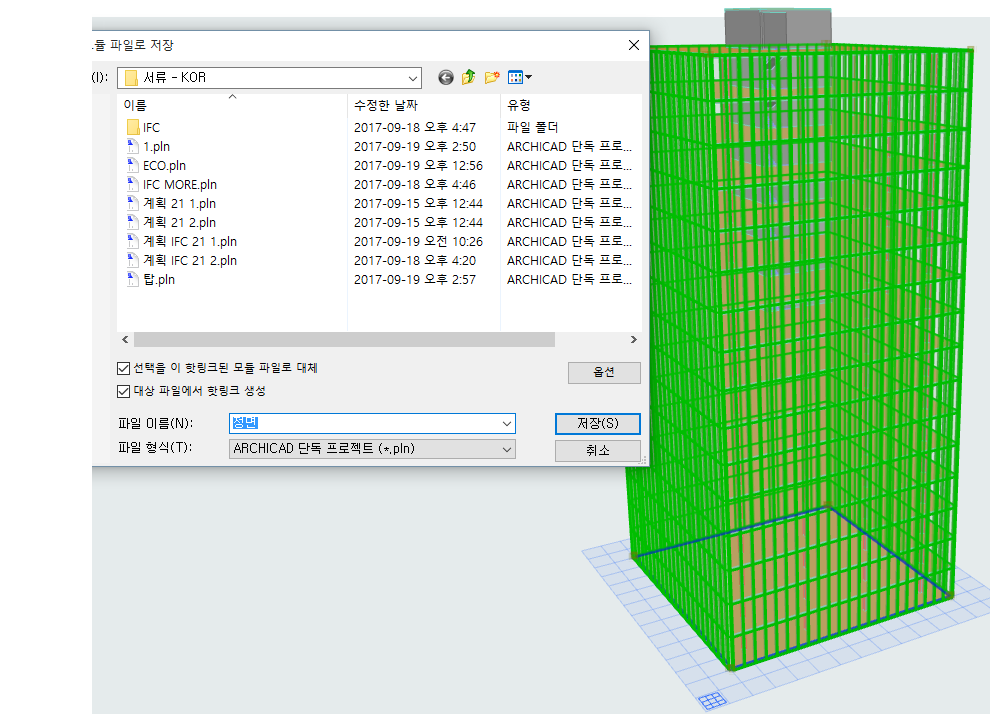

  3. 파일 > 외부 내용 > 모듈로 선택 저장 으로 가서 다음 대화상자를 엽니다.

  4. 파일 이름을 입력하거나 선택합니다.
  5. 단독 프로젝트(.pln) 형식을 선택합니다.
  6. 다음 양쪽 옵션을 체크합니다.
    • 선택을 이 핫링크된 모듈 파일로 대체
    • 대상 파일에서 핫링크 생성
  7. 저장을 클릭합니다.
  8. 프로그램이 해당 프로젝트를 분할하고 저장된 선택(앞면)을 두 번째 인스턴스에서 엽니다.

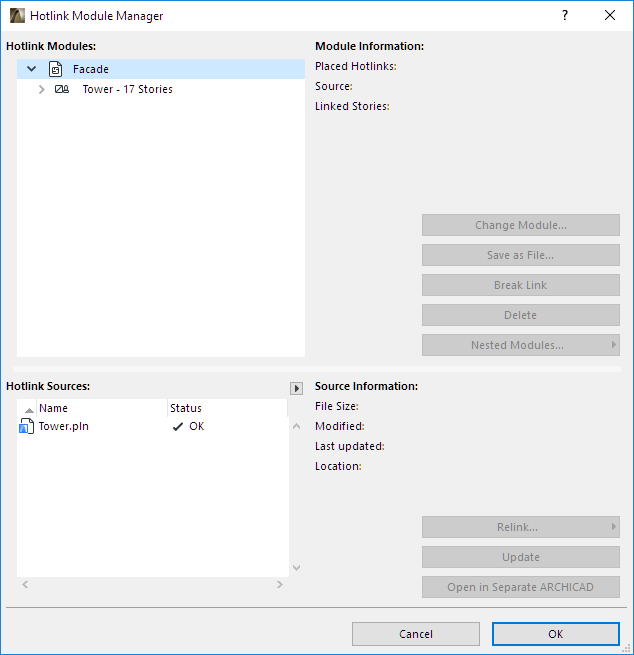

  9. 이제 사용자는 두 프로젝트를 실행하게 됩니다. 타워(앞면이 핫링크됨)와 앞면(타워가 핫링크됨)이 그것입니다.

    TowerFacade1.png     TowerFacade2.png

원래 모델에서 PLN 선택은 몇 개든 저장할 수 있으며 이는 원래 모델에 자동으로 핫링크됩니다.

하지만 그 결과로 만들어지는 "2차" PLN 파일을 서로에게 핫링크하고 싶다면, 이는 수동으로 처리해야 합니다.
