예시: 헤드룸 충돌 체크

모델의 이 3D 뷰에서 헤드룸 충돌을 체크합니다.

주: 헤드룸 가시성은 문서 > 모델 뷰 > 모델 뷰 옵션 (계단 옵션)에서 설정됩니다.

  1. 디자인 > 모델 체크 > 충돌 감지로 갑니다.

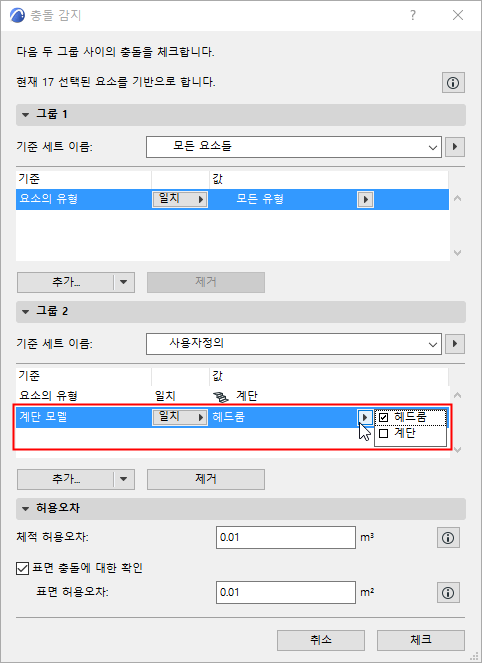

  2. 대화상자에서, 충돌 기준을 정의합니다.

    • 그룹 1: 모든 3D 요소
    • 그룹 2: 계단. 계단 모델의 헤드룸 파트를 고려
  3. 체크 를 눌러 충돌 감지를 실행합니다.
  4. 모델 체크 리포트가 열리면서 결과를 보여줍니다. 여기에서 각 결과에 대해, 모델에서 관련 요소를 보고 필요한 경우 이슈를 생성할 수 있습니다.

    참조 모델 체크 리포트 .
