Archicad Collaborate와 함께 이용 가능.
보조객체, 장비 및 터미널 요소의 경우: 연결 포트를 쉽게 편집할 수 있습니다.
- 요소를 선택합니다.
- 편집할 포트를 클릭합니다.
주: 겹치는 포트 중에서 선택하려면 Tab 키를 사용하여 사용 가능한 포트 간을 전환해 필요한 포트를 선택합니다.

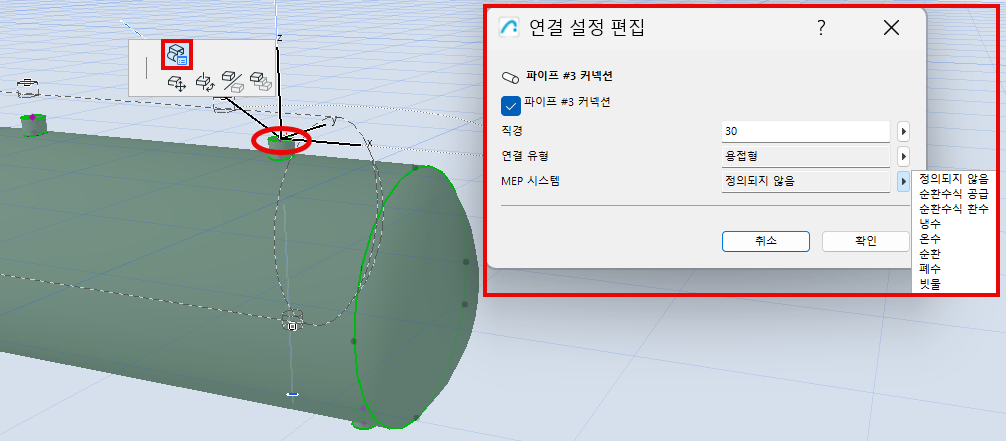

- 펫 팔레트에서 연결 설정 편집을 선택합니다.
- 대화 상자를 사용하여 옵션을 설정합니다.
그래픽 편집 노드를 사용하여 연결 및 요소 지오메트리를 조정합니다.
그림 1. 연결부 재설정
|

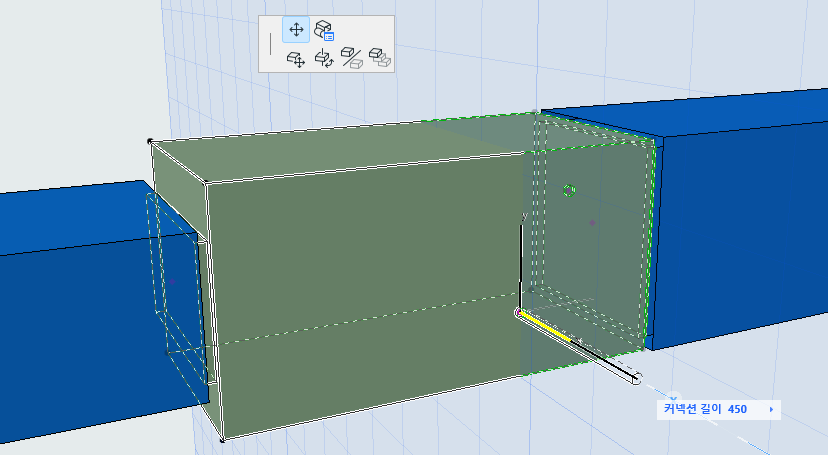

그림 2. 연결 길이 설정
|

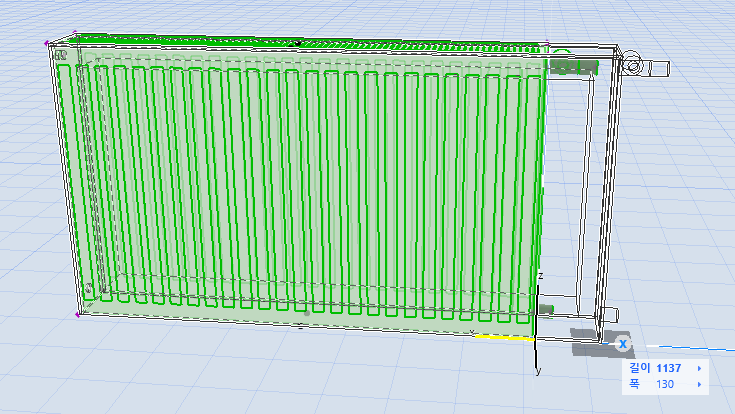

그림 3. 길이, 너비, 높이
|
