행 지우기: 덕트 또는 파이프 세그먼트의 DN 값 삭제

Archicad Collaborate와 함께 이용 가능.

치수 테이블을 복제하고 편집할 때: 덕트 또는 파이프 세그먼트 페이지에서 "행 지우기" 명령을 사용하여 불필요한 항목을 삭제합니다.

따라서 기존 모델 요소의 요소 치수를 다시 할당해야 할 수 있습니다.

덕트 또는 파이프 세그먼트용:

1. 목록에서 DN 행을 선택합니다.

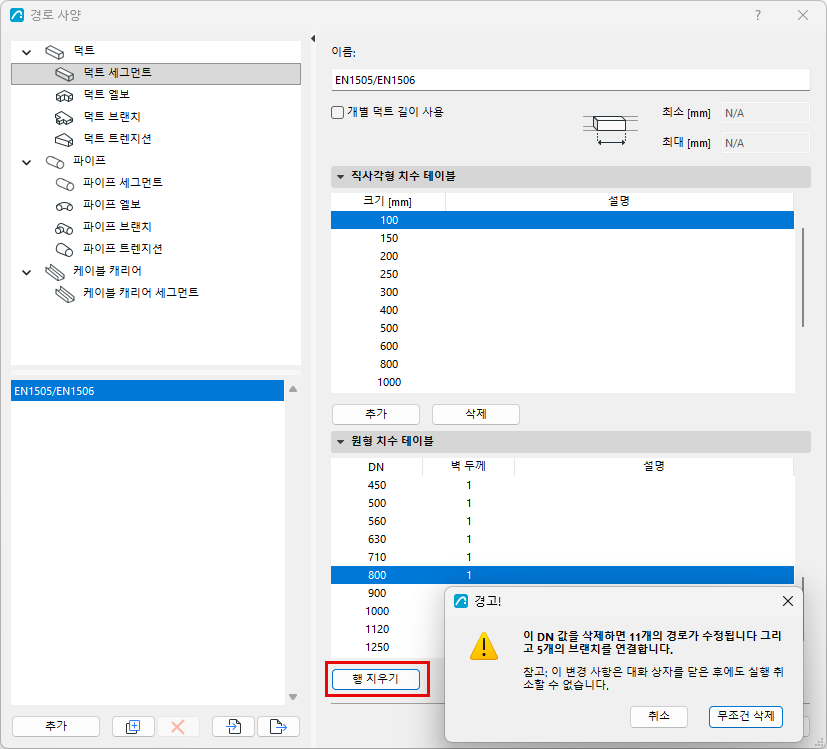

2. 행 지우기 버튼을 클릭합니다: 선택된 값이 삭제됩니다. DN을 더 이상 모델 요소에 할당할 수 없습니다.
3. 삭제된 DN을 사용하는 기존 모델 요소에는 새 DN 값(목록에서 다음으로 큰 값)이 자동으로 할당됩니다
   • 이 경우 계속하기 전에 경고가 표시됩니다. 대화상자를 종료한 후 행 지우기 명령을 실행 취소할 수 있습니다.

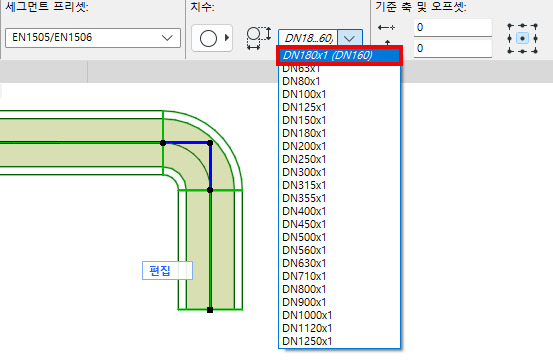

4. 영향을 받는 각 모델 요소에 대해 현재 및 이전 DN 데이터가 이탤릭체로 나열됩니다. 물론 필요에 따라 DN 정의를 다시 할당할 수 있습니다.
