구역 환기를 위한 MEP 모델 체크

주: MEP Designer의 계산 기능은 클라우드 라이선스로만 사용할 수 있습니다.

MEP 모델의 경우 구역별로 환기 요구 사항을 정의할 수 있습니다. 그런 다음 내장된 검사를 사용하여 MEP 요소(터미널 또는 장비)가 필요한 급기 및 배기 공기 유동을 제공하는지 확인합니다.

Step 1: 환기 매개변수로 구역 설정

모델에서 필요한 영역을 만듭니다.

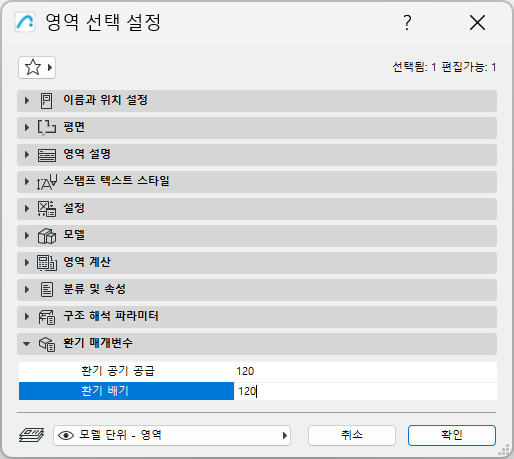

구역 설정에서 환기 공기 공급 및 환기 배기 매개변수의 값을 입력합니다.



Step 2: 체적 유량 매개변수로 터미널 또는 장비 설정

  1. 터미널과 장비를 포함한 HVAC 시스템을 모델링합니다.

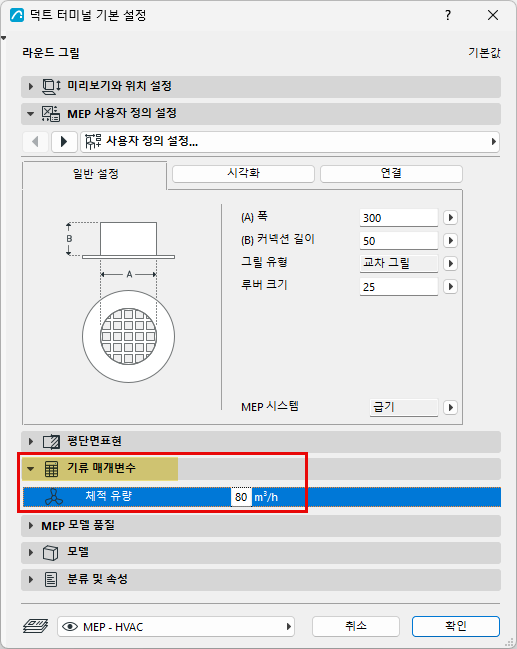

  2. 각 터미널 또는 장비에 대해 설정 대화상자의 공기 유동 매개변수 패널에 볼륨 흐름 데이터를 입력합니다.


3단계: 품질 검사를 위한 시스템 정의

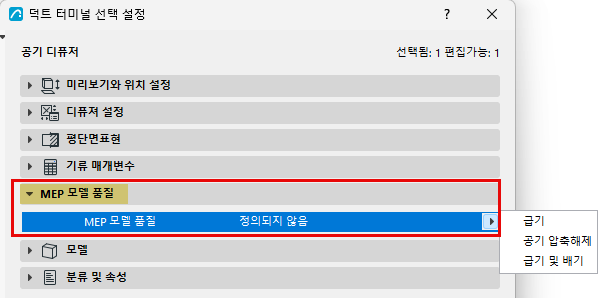

MEP 모델 품질 패널에서:

MEP 모델 품질 검사를 위해 이 데이터를 정의하려면 급기, 배기 또는 둘 다를 선택합니다. (다른 곳에서 할당된 요소의 MEP 시스템은 언제든지 이름이 변경될 수 있는 프로젝트 속성이므로 이 작업이 필요합니다.)



Step 4: MEP 모델 품질 검사 실행

모델에 배치된 터미널/장비가 적절한 환기를 위한 구역의 매개 변수를 충족하는지 확인합니다. 이 검사는 구역 내에 부분적으로 또는 전체적으로 배치된 모든 터미널/장비를 고려합니다.

  1. 3D/평면/단면 창에서,
    • 디자인 > 모델 체크 > MEP 모델 품질 열기(또는 MEP 툴바에서 동일한 명령)
  2. 구역에서 어떤 매개변수(공기 공급, 배기 또는 둘 다)를 확인하려는지 확인하십시오.
  3. 체크를 클릭합니다.

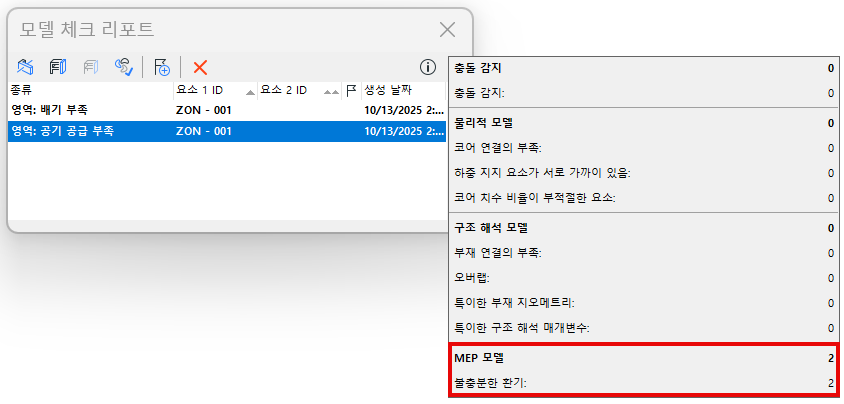

모델 체크 보고서에는 환기 매개변수가 충족되지 않는 구역이 나열됩니다. 모델에서 관련된 요소를 보고 필요한 경우 이슈를 생성할 수 있습니다.



관련 주제들:

모델 체크 리포트에서 이슈 생성하기

구역의 일람표 및 환기 요구 사항 만들기

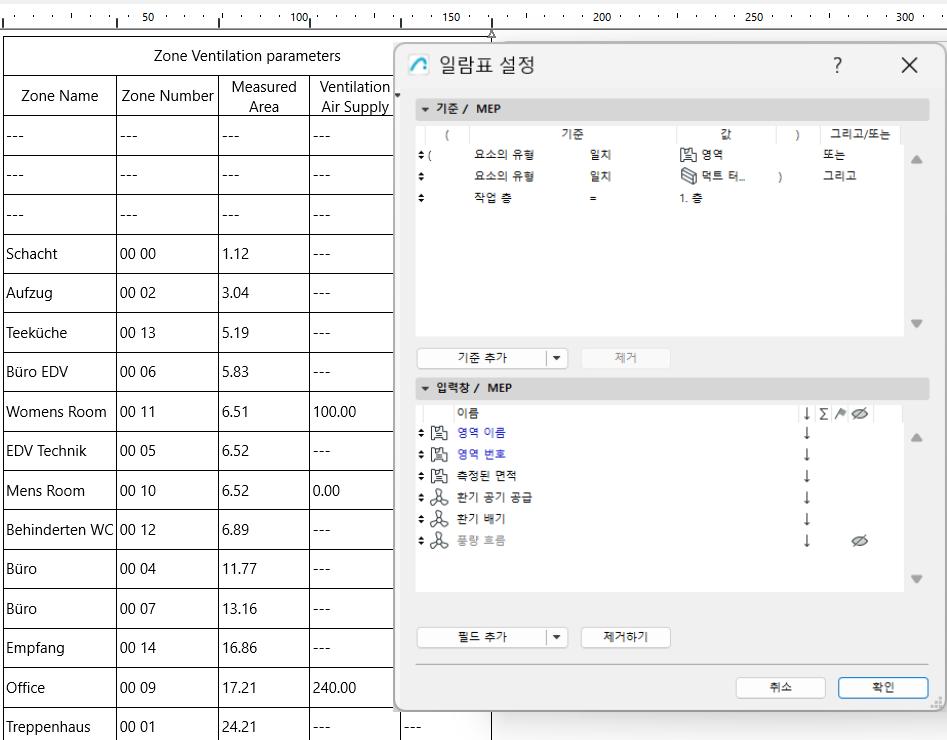

대화형 일람표에서 구역, 환기 요구 사항 및 관련 터미널과 장비의 볼륨 흐름을 나열할 수도 있습니다.

필요에 따라 일람표에서 직접 값을 확인하고 편집합니다.
