사용자정의 MEP 파트 생성하기
Archicad Collaborate와 함께 이용 가능.
이 기능을 사용하면 필요한 치수 및 연결 로직과 일치하는 특정 밸브 또는 피팅과 같이 라이브러리에서 사용할 수 없는 경우 사용자 정의 3D MEP 객체를 모델링할 수 있습니다.
- 벽, 슬래브, 객체, MEP 요소) 사용자정의 MEP 파트를 모델링합니다.

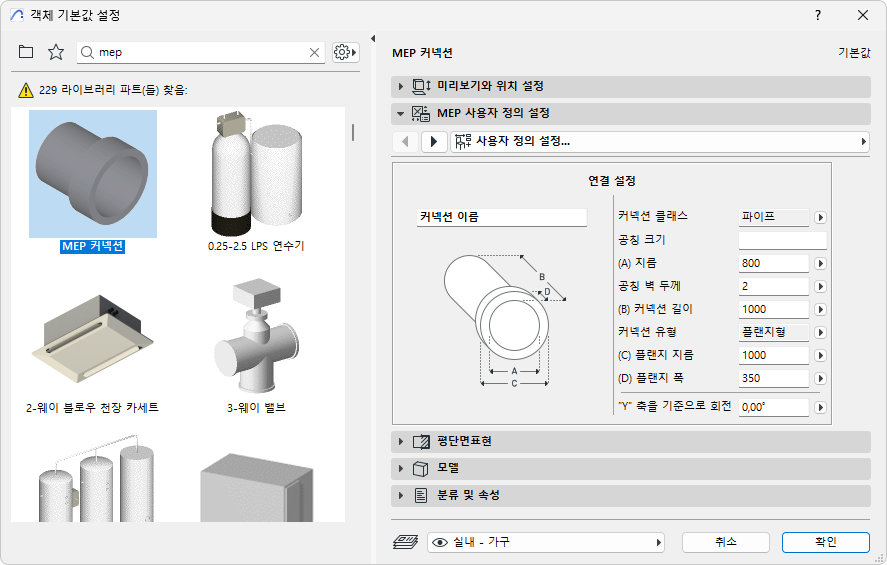

- 사용자 정의 MEP 요소에 하나 이상의 연결이 필요한 경우 요소에 MEP 연결 객체를 포함해야 합니다. 이 자료는 MEP 라이브러리에서 확인할 수 있습니다.
- 3D 창에서:
- 파일 > 라이브러리와 객체 > 선택항목을 다른 이름으로 저장하기 > MEP 파트를 사용합니다
- MEP 툴바에서 MEP 파트... 명령을 클릭합니다

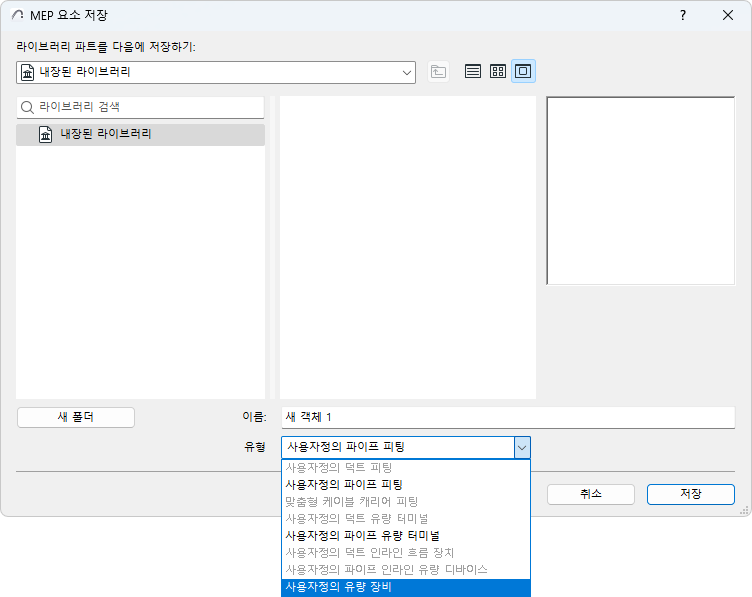

- 나타나는 대화상자에서: 객체의 파일 이름과 대상을 입력합니다.
- 유형 드롭다운 목록에서 하위 유형을 선택합니다.
- 저장을 클릭합니다. 새로운 MEP 객체는 선택한 하위 유형의 도구 설정에서 액세스합니다.
