브랜치 및 이륙
Archicad Collaborate와 함께 이용 가능.
직관적으로 MEP 경로를 구성: MEP 도구를 선택한 다음 기존 경로를 클릭하여 브랜치, 테이크오프 등을 추가합니다.
그래픽으로 경로 편집도 참조.

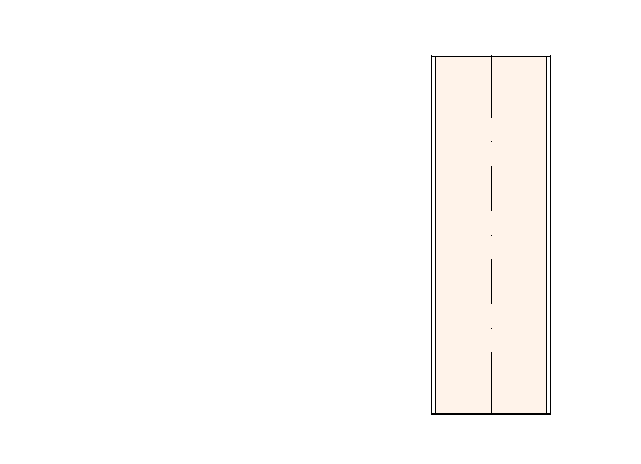

경로를 연결하여 자동으로 브랜치 추가
덕트 또는 파이프를 다른 덕트/파이프에 연결하면 브랜치가 자동으로 삽입됩니다.
원래 경로가 여러 경로 요소로 분할됩니다.
서로 다른 MEP 시스템 유형을 가진 경로도 연결할 수 있습니다.
연결된 두 부품은 각각의 MEP 시스템 유형을 유지합니다.
예: 음용 온수 파이프 시스템을 음용수 재순환에 연결하거나 오수를 오수 환기 시스템에 연결합니다.
덕트 테이크오프 추가
테이크오프 도구를 사용하여 테이크오프 요소를 배치한 다음, 여기에 덕트를 연결합니다. 트랜지션 요소가 자동으로 생성됩니다.
엘보에서 브랜치로 자동 변환
기존 엘보에서 시작하는 새 파이프 경로 세그먼트를 추가할 때 엘보는 자동으로 티 또는 분기 피팅으로 변환됩니다. 이 변환은 새 파이프의 직경이 기존 파이프와 다른 경우에도 작동합니다.
