MEP 경로의 경사 설정

입력 중 경사 편집

경로 입력 중에 트래커를 사용하여 경로 세그먼트의 경사를 변경합니다.

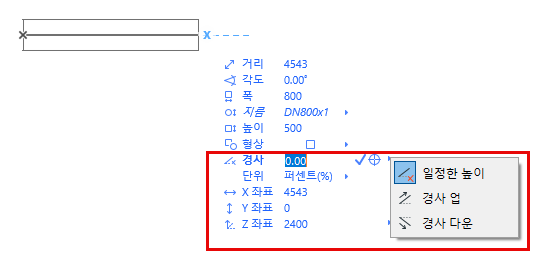

• 값을 입력합니다(위쪽은 양수, 아래쪽은 음수)
• 또는 "경사 올리기" 또는 "경사 내리기"을 선택하고 값을 입력합니다

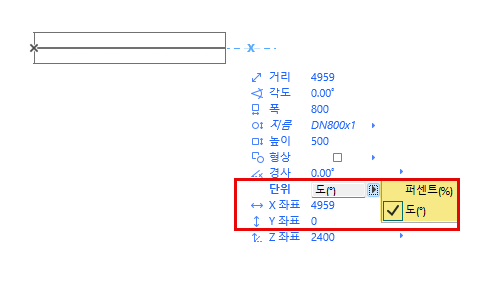

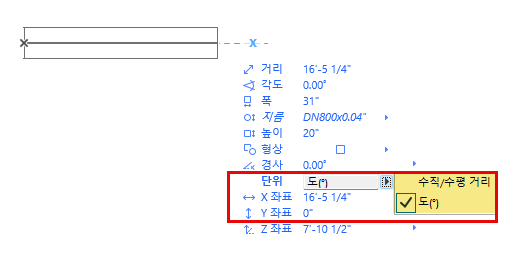

• 경사를 백분율 또는 도로 정의할 수 있습니다. 임페리얼 단위를 사용하는 경우 높이/수평거리으로 경사를 정의할 수 있습니다.

관련 동영상 보기: 유연한 경사 설정

• 경로를 따라 높이가 변경된 후에도 경로의 경사는 유지됩니다. Z 좌표를 조정하면 경사는 일람표하게 유지하면서 새 높이에서 경로가 계속 진행됩니다.

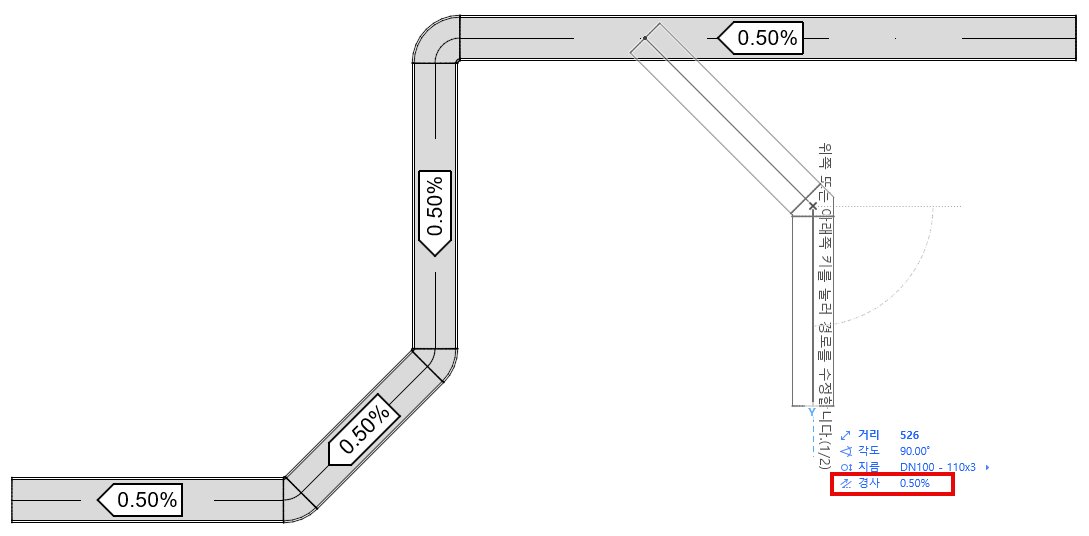

• 새로 브랜치된 경로 구간도 경로의 경사를 인수합니다

선택한 지점에서 경사 수정

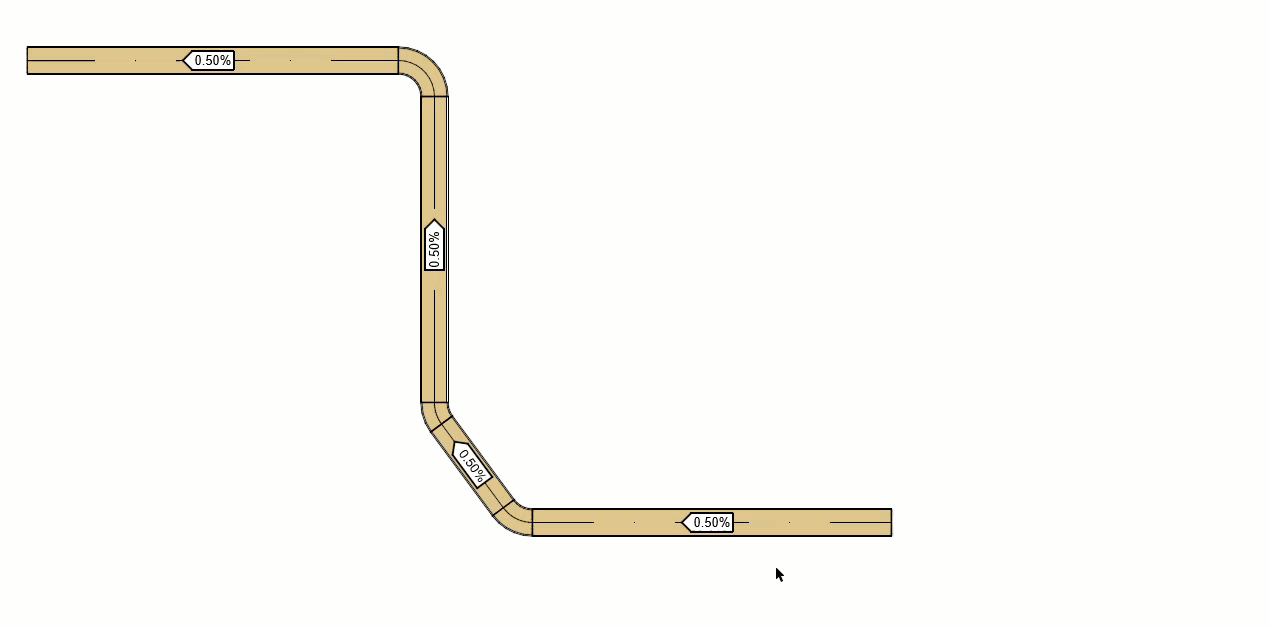

1. 경로 요소의 열린 끝을 선택합니다.
2. 펫 팔레트에서 선택한 지점의 경사 수정을 선택합니다.
3. 트래커를 입력하고 경사 값을 변경합니다.

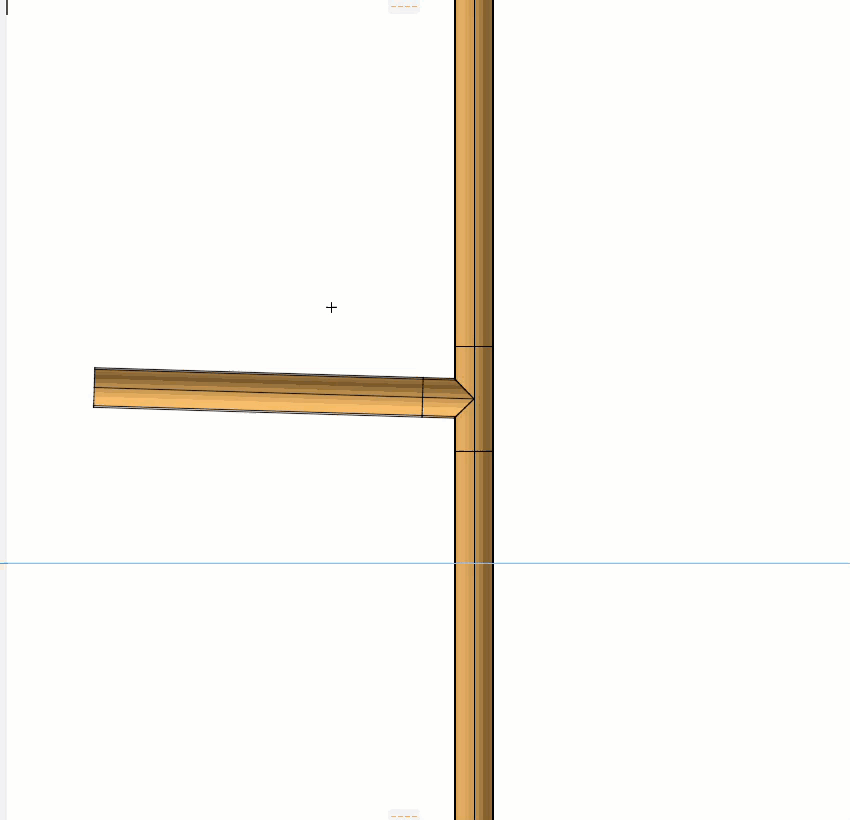

엘보 또는 분기에서 경로 경사를 변경할 수도 있습니다.

클릭한 브랜치의 경로 높이는 변경되지 않습니다.

경사 피드백

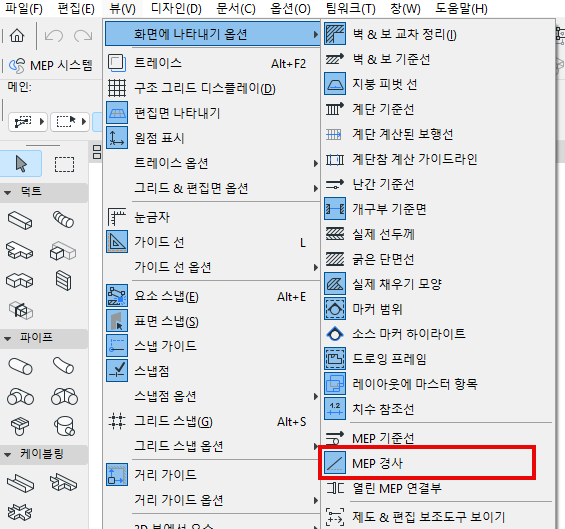

보기 > 화면 보기 옵션에서 MEP 경사를 켭니다.

• 평면에서 경로 경사의 방향과 값을 볼 수 있습니다(기능적 경사에 대한 피드백 역할을 하며 5% 이하의 경사에 대해서만 표시됨)
• 선택한 경로 요소의 경우 정보 태그에 경사 값도 표시됩니다





3D 및 단면 보기에서 선택한 경로 요소에는 경사 방향을 나타내는 녹색 화살표가 표시됩니다.
