회로

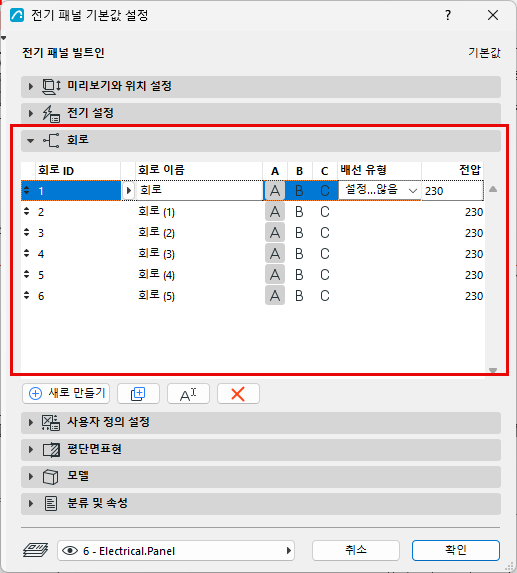

이 패널을 사용하여 프로젝트에 사용할 전기 회로를 만듭니다. 목록 아래의 버튼을 사용하여 새 회로를 생성하거나, 목록에서 선택한 회로를 복제하거나, 회로의 이름을 변경하거나, 선택한 회로를 삭제할 수 있습니다.
생성된 회로에 대해 다음을 지정합니다:
회로 ID
ID 시작 문자 및 ID 스타일 입력창의 설정에 따라 자동으로 생성됩니다.
회로 이름
회로의 이름을 지정합니다.
A B C
이 버튼은 회로에서 사용할 A, B, C상 중 하나를 지정합니다. 대부분의 주거용 프로젝트의 일반적인 회로의 경우 회로당 하나의 상이 사용되므로 그 중 하나를 선택합니다.
모든 상에 대해 예상 수요 로드가 거의 동일하도록 회로 간에 상을 분배해야 합니다. 세 상을 사용하도록 설계된 전기 장치가 포함된 회로의 경우 세 가지 상을 모두 선택합니다.
배선 유형
회로의 배선 유형을 선택하거나 값을 “설정되지 않음”으로 둡니다. 사용 가능한 배선 유형 및 해당 배선의 단면적은 전기 프로젝트 설정 대화상자에서 정의됩니다.
전압
회로에서 사용하는 전압(볼트 단위 - V)을 지정합니다.
