전기 프로젝트 설정

Archicad Collaborate와 함께 이용 가능.

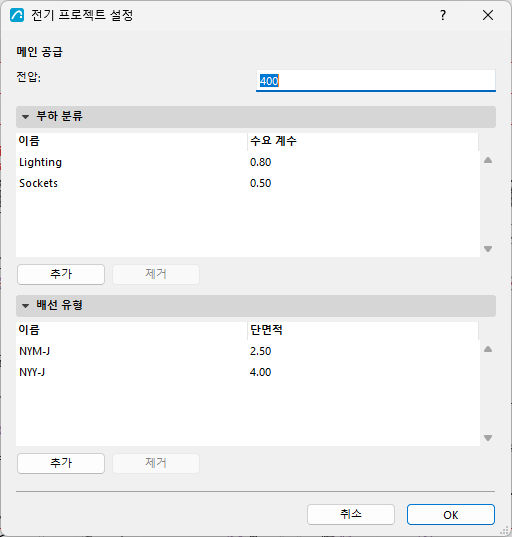

이 대화상자를 사용하여 프로젝트 수준의 전기 설정을 설정합니다.

대화상자 열기:

옵션 > 프로젝트 환경설정 > 전기 프로젝트 설정 메뉴 명령을 사용하거나,
MEP 툴바에서 엽니다.

메인 공급

프로젝트 메인 전기 공급의 전압(단위: 볼트 - V)을 설정합니다.

로드 분류

프로젝트의 전기 장치에서 사용하는 로드 등급을 지정합니다. 각 분류에 대해 이름 및 수요 계수를 지정합니다.

주: 수요 계수는 일반적으로 0과 1 사이의 숫자 값입니다. 수요 계수는 모든 로드가 전체 로드에서 동시에 작동할 경우 발생하는 이론적 최대(설치된) 전력과 비교하여 여러 로드 또는 로드 그룹이 현실적으로 어느 정도로 동시에 수요의 대상이 되는가를 설명합니다. 계산에서 전기 장치의 피상 전력(볼트-암페어 단위 - VA)에 수요 계수를 곱하여 개별 전기 장치의 수요 로드(역시 볼트-암페어 단위 - VA) 매개변수 값을 구합니다: 수요 로드 = 피상 전력 * 수요 계수(예: 15 VA * 0.8 = 1.2 VA).

배선 유형

프로젝트의 회로에서 사용하는 배선 유형을 지정합니다. 각 유형에 대해 이름 및 단면적(제곱밀리미터 단위)을 지정합니다.

주: 배선 유형은 회로 세부 정보를 지정하는 데 사용됩니다.
