전기 패널 라벨링

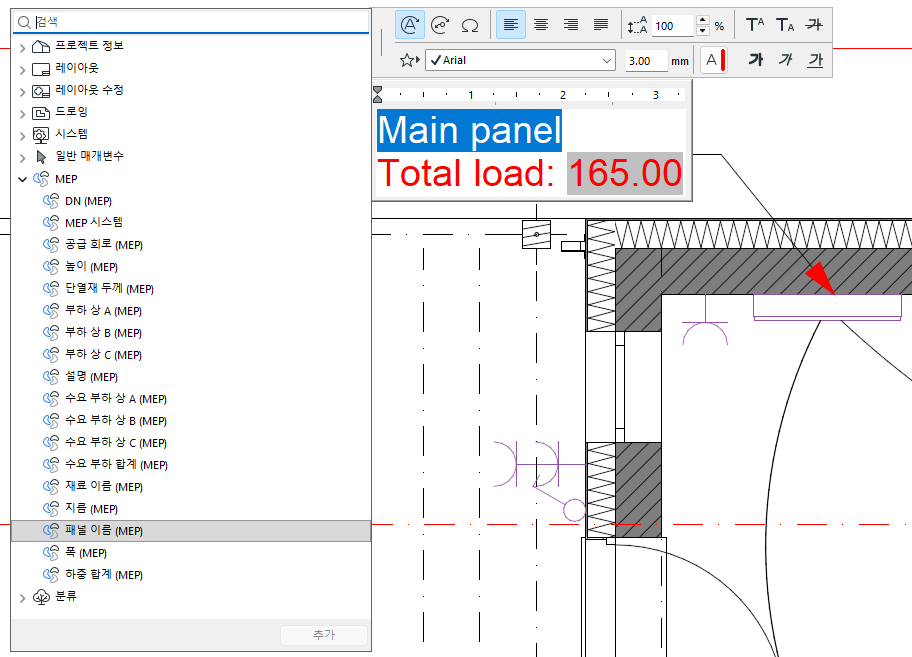

전기 패널의 경우, MEP 분류에서 다음 자동텍스트 매개변수를 사용할 수 있습니다.

자동텍스트 매개변수는 다음 값을 반환합니다.

예시: 전기 장치의 피상 전력이 15VA이고, A상만 사용하는 회로에 속해 있습니다(회로 및 해당하는 상은 전기 패널 요소의 설정 대화상자에서 정의됨). 15VA 전체가 로드 A상에 적용됩니다.

주: 장치의 피상 전력 체크박스가 선택 해제되어 있거나 장치가 어떤 회로에도 속하지 않은 경우(공급 입력창이 “메인”으로 설정됨), 해당 장치는 어떤 로드 상에도 기여하지 않습니다.

총 로드 - 로드 A, B, C상의 합계입니다.
수요 로드 A/B/C상 - A/B/C상의 총 전기 수요 로드입니다. 계산식: 전기 장치가 상에 기여하는 피상 전력에 장치의 로드 분류를 기반으로 한 수요 계수 값을 곱합니다.

예시: 전기 장치가 로드 A상에 15VA를 기여합니다. 해당 장치의 로드 분류는 “조명”으로 설정되어 있으며, 수요 계수는 0.8입니다(전기 프로젝트 설정에 지정된 바에 따름). 장치가 수요 로드 A상에 기여하는 수요 로드는 15 * 0.8 = 12VA입니다.
