CALHYDRA 연결 애드온을 사용하면 유럽 및 독일 표준에 기반한 정밀한 유압 계산 및 시뮬레이션을 위해 CALHYDRA의 모든 기능을 활용할 수 있습니다. CALHYDRA는 식수, 폐수, 난방 및 냉방 시스템에 대한 종합적인 분석을 제공합니다. CALHYDRA에서 계산된 결과를 가져와 Archicad 프로젝트에서 파이프의 공칭 직경을 자동으로 업데이트합니다.

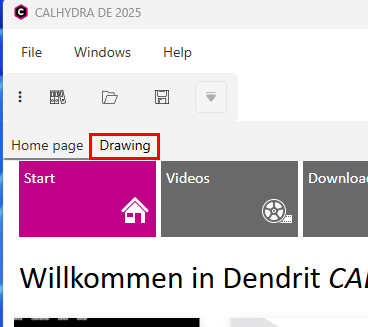

CALHYDRA 소프트웨어는 Kemper가 소유한 소프트웨어 회사인 Dendrit에서 개발했습니다. 독일에서는 표준에 기반한 정확한 계산으로 잘 알려져 있습니다. CALHYDRA는 Graphisoft의 DDScad 소프트웨어와도 공동 작업합니다.

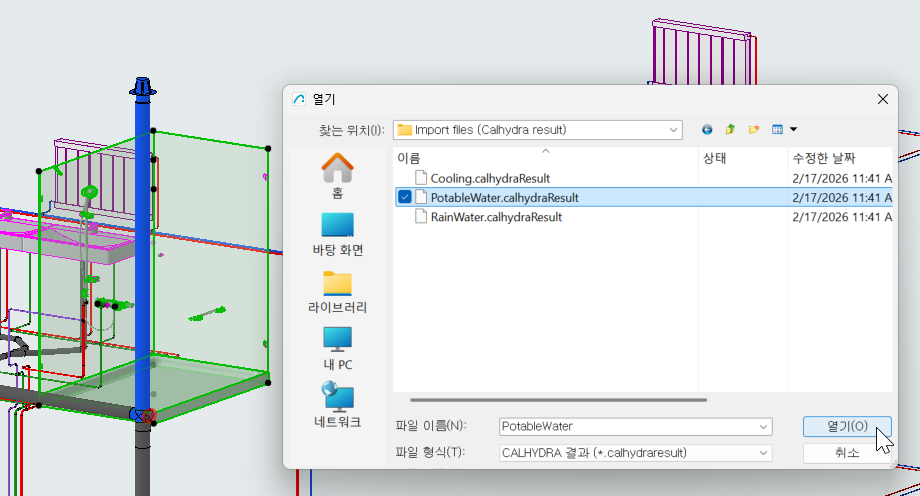

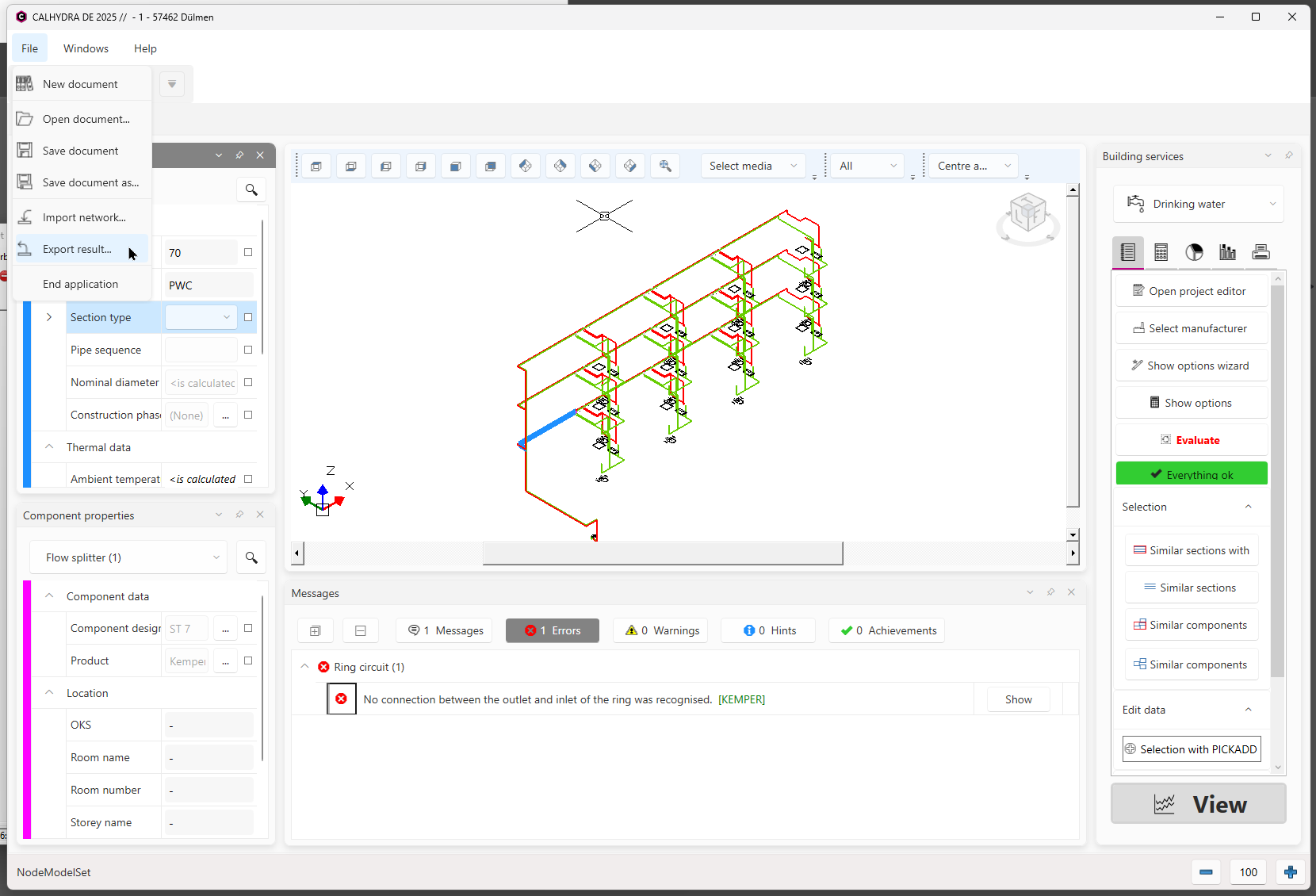

파일 > 상호 운용성 > CALHYDRA 연결 > CALHYDRA에서 결과 가져오기로 이동
6단계에서 내보낸 .calhydraResult 파일을 찾습니다
열기 버튼 클릭하기
Archicad 는 CALHYDRA 결과를 사용하여 일치하는 모든 경로의 파이프 치수를 업데이트합니다.
그림 5. 결과 파일을 MEP Designer 또는 Archicad로 다시 가져오기
팀워크에서: 업데이트할 배관 요소를 예약하세요. 그렇지 않으면 업데이트가 이루어지지 않습니다.
특정 파이프가 업데이트되지 않은 경우 다음 확인:

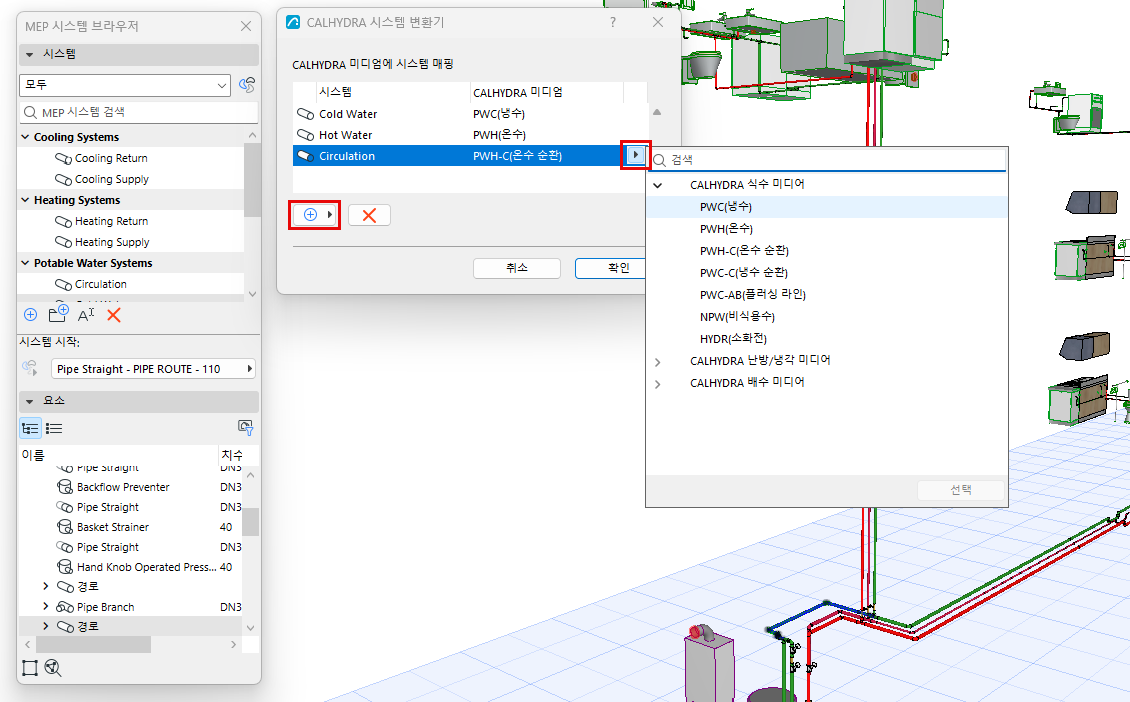

CALHYDRA 시스템 변환기 대화 상자의 시스템/매체 매핑이 올바른가요?

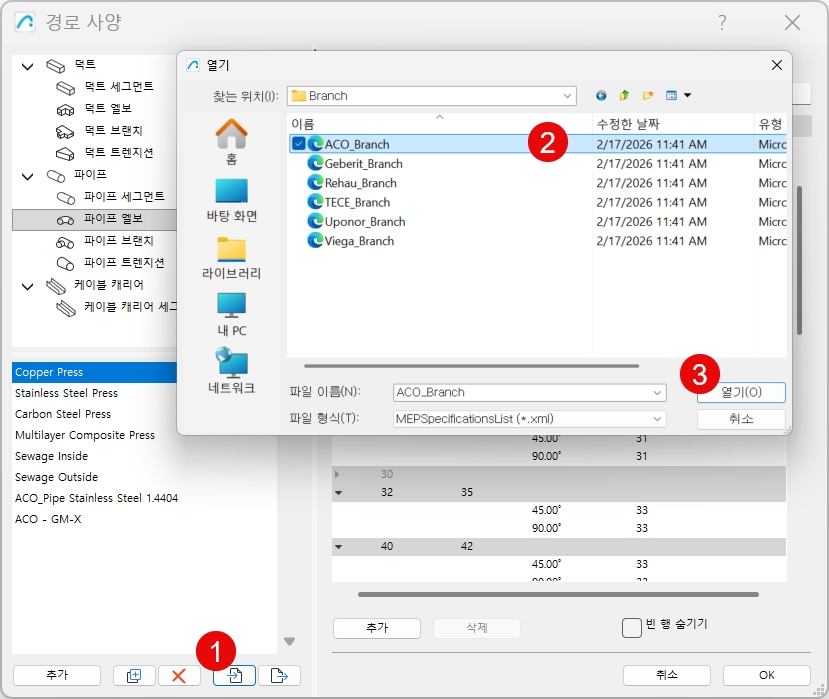

Archicad 경로 사양에 CALHYDRA에서 계산한 직경이 존재하나요? 그렇지 않은 경우 오류 피드백 없이 경로가 변경되지 않은 상태로 유지됩니다.
팁:Archicad 와 CALHYDRA 모두에서 동일한 경로 사양을 사용하십시오
팀워크 프로젝트인가요? 업데이트할 파이핑 요소를 예약했는지 확인하세요.

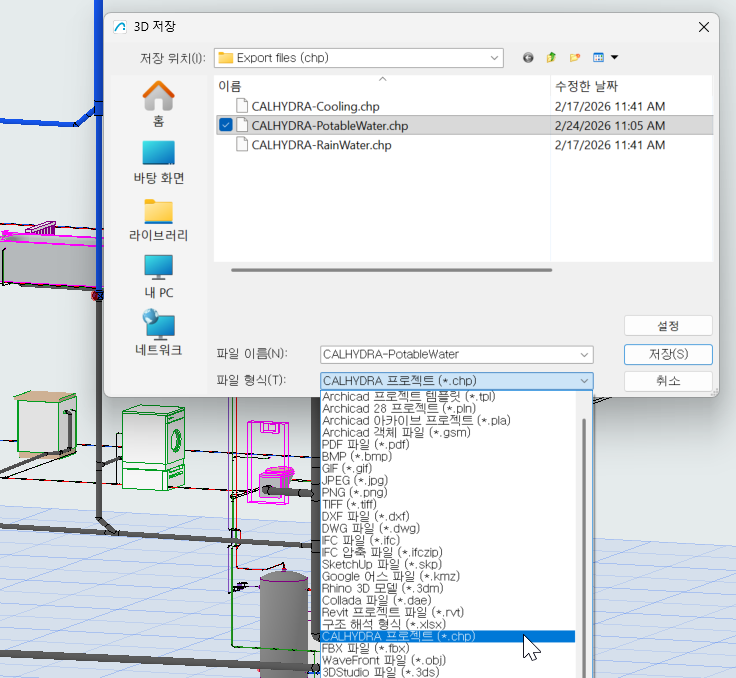

CALHYDRA에서 프로젝트 저장 - 변경된 MEP 네트워크로 업데이트
Calhydra에서 프로젝트를 저장하려면 문서 저장을 사용하십시오.
나중에 MEP Designer에서 모델이 수정되면 일반적으로는 네트워크를 재계산해야 합니다. 그러나 기존 Calhydra 프로젝트를 저장한 다음 업데이트된 네트워크를 가져올 수 있습니다. 이렇게 하면 프로젝트의 변경되지 않은 부분에 대한 계산 설정이 유지되므로 다시 구성할 필요가 없습니다.
변경된 사항 추적

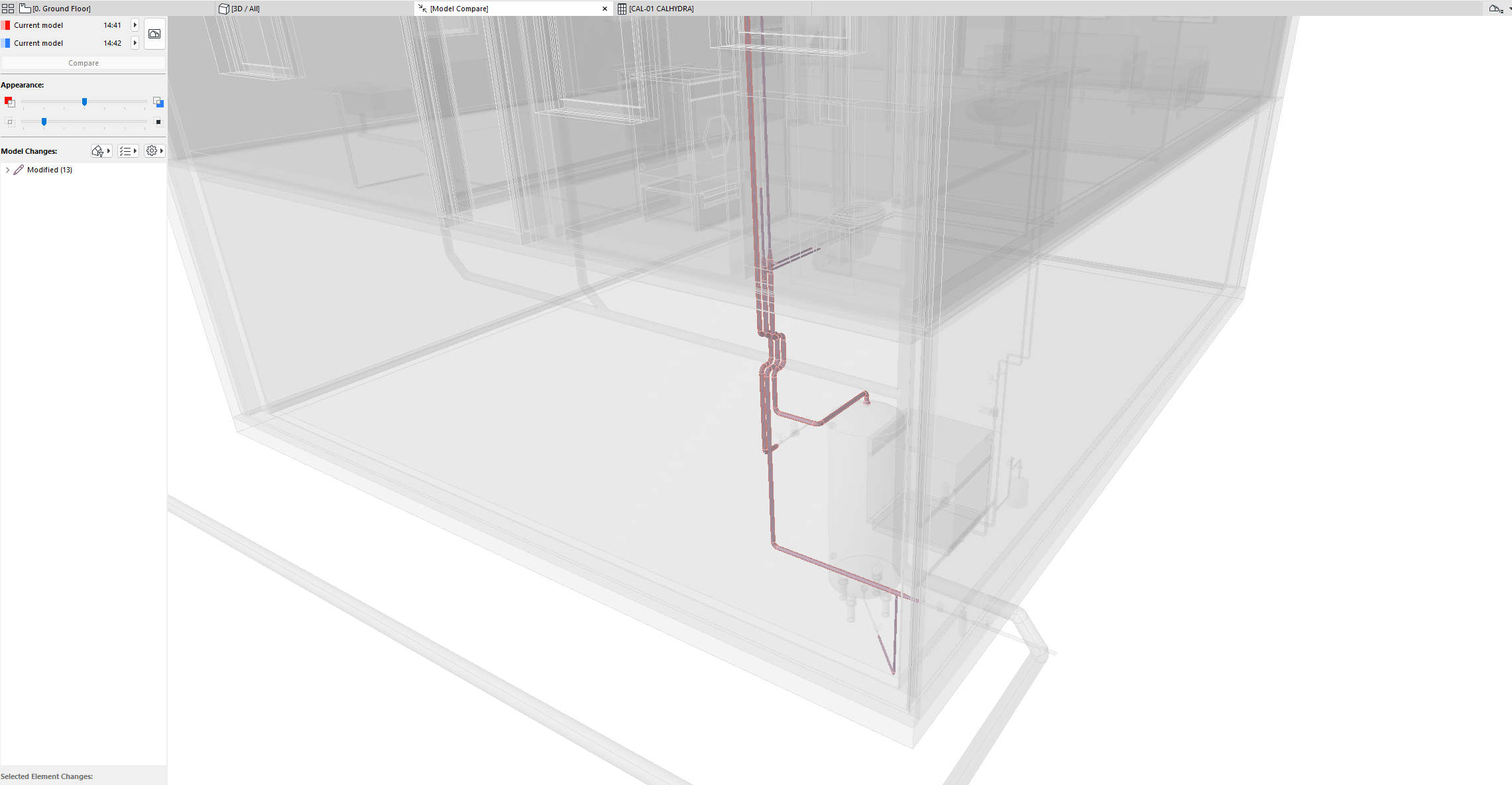

다음 간 모델 비교 사용:
결과 가져오기 전 저장된 버전 및
가져오기 후 모델입니다.
모델 비교는 정확히 어떤 파이프의 직경이 변경되었는지 강조 표시합니다.
그림 6. 모델 비교를 사용하여 변경된 사항을 확인합니다

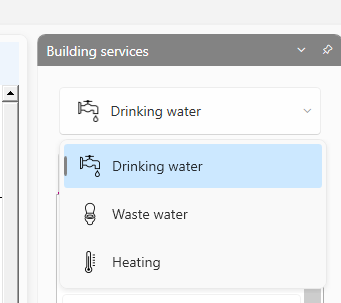

최상의 결과를 위한 유용한 설정(분야별)
올바른 결과를 얻으려면 다음 팁을 사용하여 MEP 시스템을 설정하세요.
폐수 시스템
MEP 모델에서:
주 음용수 시스템과 순환 라인이라는 두 개의 개별 MEP 시스템을 모델링하고 연결합니다: 환기 파이프 및 폐수 파이프
CALHYDRA 시스템 변환기에서 환기 시스템을 LT(벤트 라인)로 매핑합니다
순환식 식수(PWH-C)
MEP 모델에서:
주 음용수 시스템과 순환 라인이라는 두 개의 개별 MEP 시스템을 모델링하고 연결합니다: 주 음용수 시스템과 순환 라인입니다. 순환은 별도의 시스템이어야 하며 CALHYDRA 변환기 내에서 적절히 설정해야 합니다.
식수 및 순환 시스템을 별도로 분류하고 매핑하세요
CALHYDRA에서:
메시지가 표시되면 적합한 식수 저장/히터 개체를 선택합니다
난방 및 냉방 시스템
CALHYDRA에서:
전력(W) 값 할당:
각 라디에이터(소비자)를 클릭하고 전력 매개변수를 입력합니다.
전력이 누락되면 오류가 발생합니다: “소비자(이름)에 전력이 입력되지 않았습니다.”
필요한 경우 콘텐츠(l) 값 할당:
팽창 탱크를 올바르게 계산하려면 라디에이터의 내용물(l) 매개변수를 설정하세요.
누락된 경우 CALHYDRA에 "x 컴포넌트에 대한 콘텐츠가 누락되었습니다." 가 표시됩니다

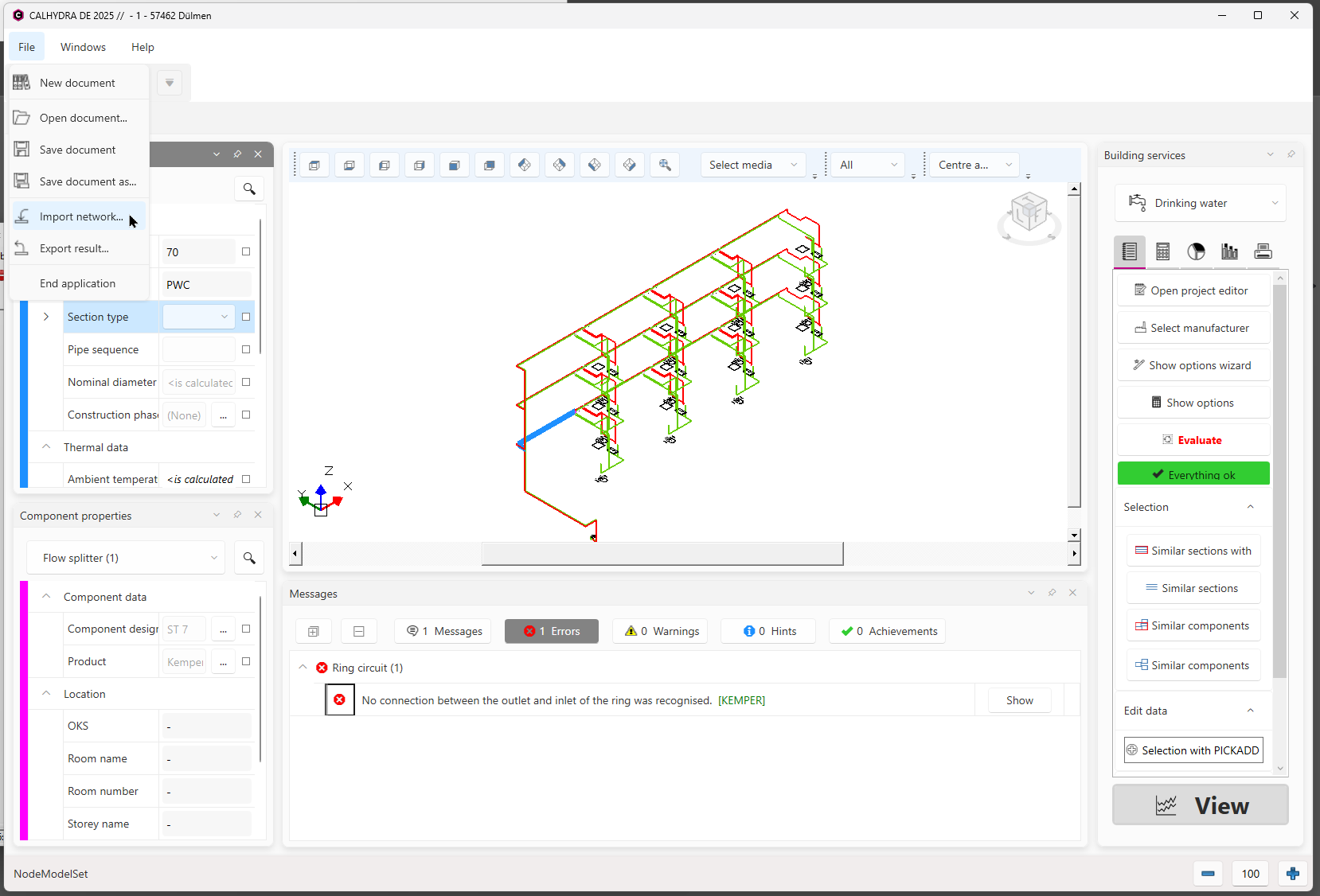

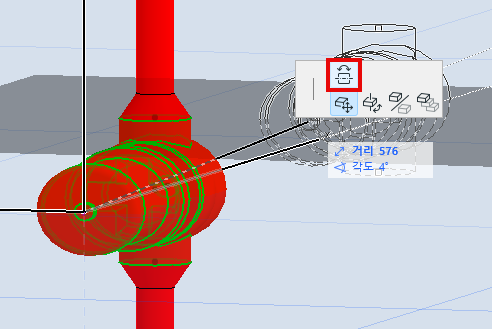

흐름 방향: 보조객체가 시스템의 흐름에 반하여 배치되었다고 CALHYDRA가 알려주는 경우, Archicad 프로젝트에서 "Flip direction" 명령을 사용하여 보조객체 방향을 수정한 다음 다시 내보냅니다.
빗물 시스템
CALHYDRA에서:
지붕 배수구의 목표 배출량(l/s) 설정
지붕 배수망이 깔끔하게 모델링되고 올바르게 분류되었는지 확인합니다
누락된 경우 CALHYDRA에 "프로세스가 영역에 할당되지 않았으며 정의된 대상 프로세스가 없습니다"가 표시됩니다.
제한사항 확인
단일 내보내기에서 혼합된 분야는 지원되지 않습니다
CALHYDRA 프로젝트에 여러 분야의 시스템이 동시에 포함되어 있는 경우, CALHYDRA는 계산을 계속하지 않습니다
각 내보내기/변환기 설정은 한 번에 하나의 분야로 제한해야 합니다
현재 지원되지 않는 시스템

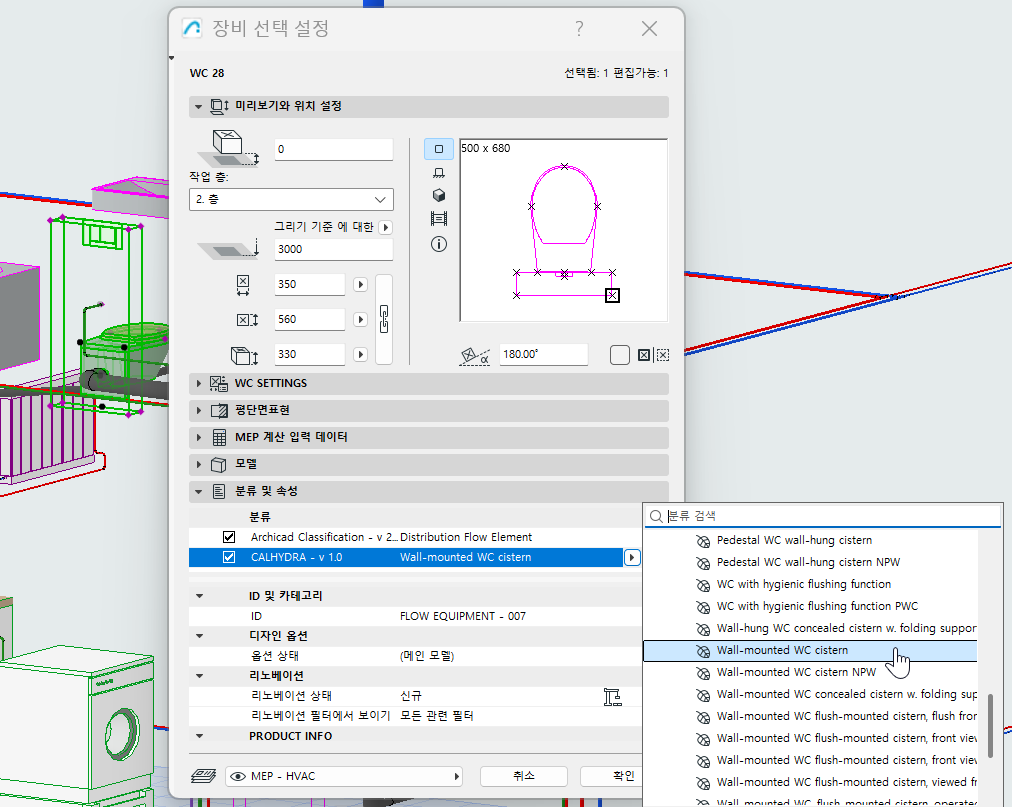

분류 무결성 필요
다음은 명시적으로 제외되며 안정적으로 계산할 수 없는 항목입니다.
냉수 순환
흐름 분배기

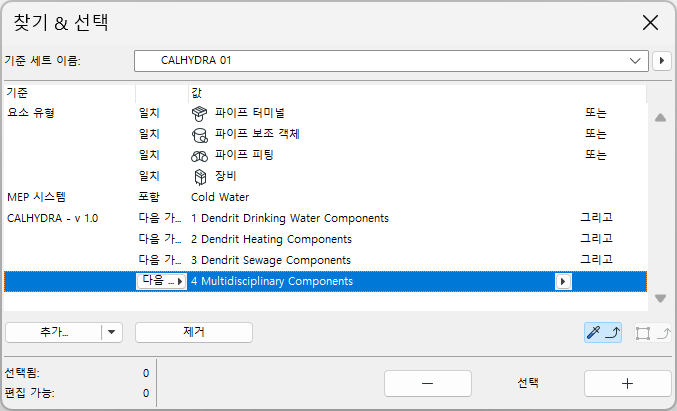

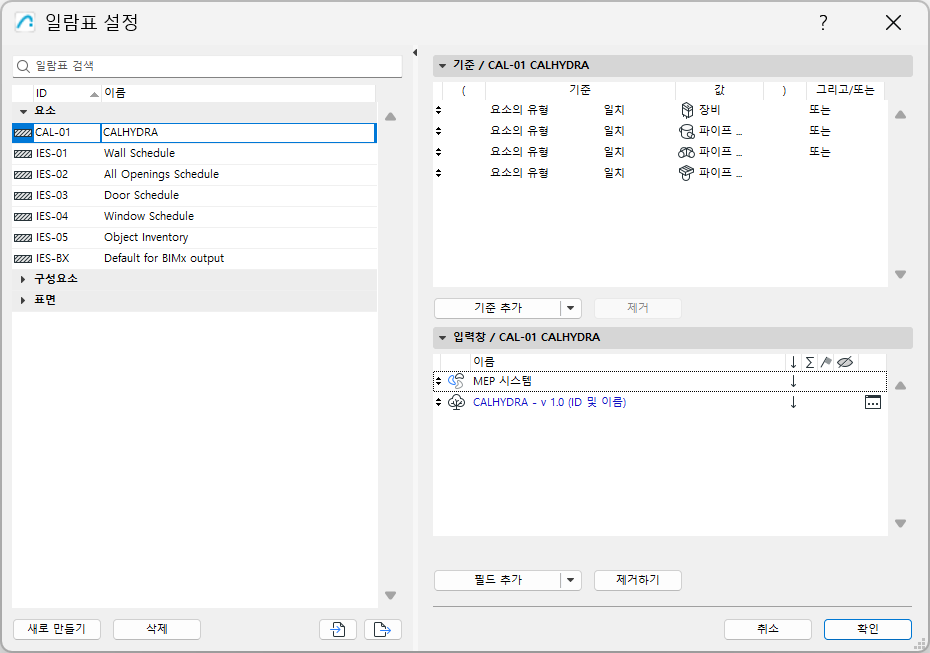

CALHYDRA 분류 시스템을 삭제하거나 이름을 변경하지 마세요
개별 항목을 재구성하거나 삭제할 수 있지만 매핑이 작동하려면 시스템 이름을 변경하지 않아야 합니다
