하중 생성/업데이트

이 기능을 통해 구조 엔지니어는 영역에 동하중을 자동으로 생성할 수 있습니다.

작동 방식

  • 영역을 적절한 하중 카테고리에 매핑합니다. (해당 분류를 통해)
  • 하중 카테고리는 동하중 값을 결정합니다. Archicad는 필요에 따라 사용자 정의할 수 있는 기본 하중 카테고리 정의와 함께 제공됩니다.
  • 디자인 > 구조 해석 요소 > 하중 생성/업데이트 사용

어떤 영역이 동하중을 생성하나요?

동하중은 다음 조건을 충족하는 영역에 대해 생성됩니다:

  • "동하중 생성" 체크 박스가 활성화됨 (영역 설정)
  • 영역에 분류가 있음 (구역 설정)
  • 영역 분류가 하중 카테고리에 매핑됨 (하중 매핑 대화 상자)

체크 박스 활성화: 동하중 생성

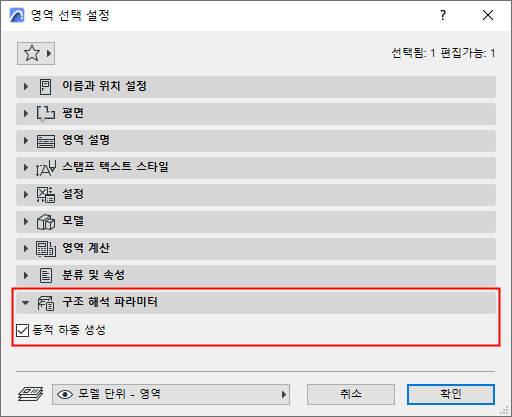

영역 설정 또는 정보 상자 (구조 해석 파라미터 패널)에서 활성화합니다:



영역 분류

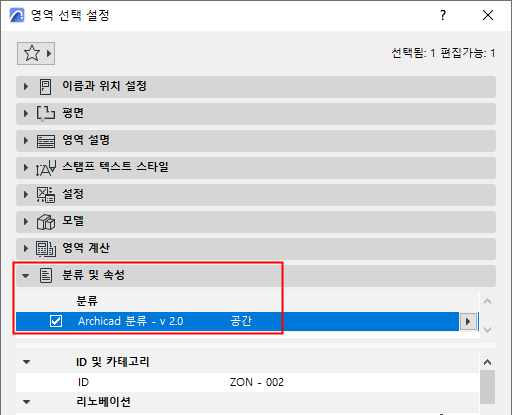

영역 설정 또는 정보 상자 (분류 및 속성 패널)에서 영역 분류:



하중 매핑 설정

  1. 옵션 > 하중 매핑 열기

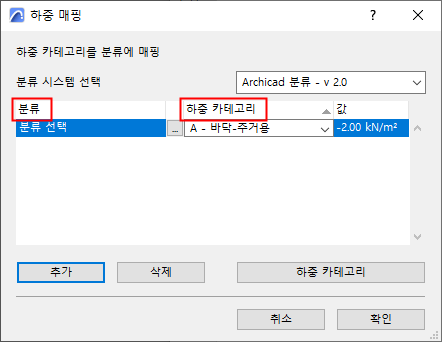

  2. 이 테이블을 사용하여 분류 (왼쪽 열)를 하중 카테고리에 매핑합니다.

    • 추가를 클릭하여 필요한 만큼 매핑 규칙을 생성합니다.
    • 이 대화 상자에는 하중 카테고리 값이 표시됩니다. (이 값을 편집하려면 하중 카테고리 대화 상자를 사용하십시오.)

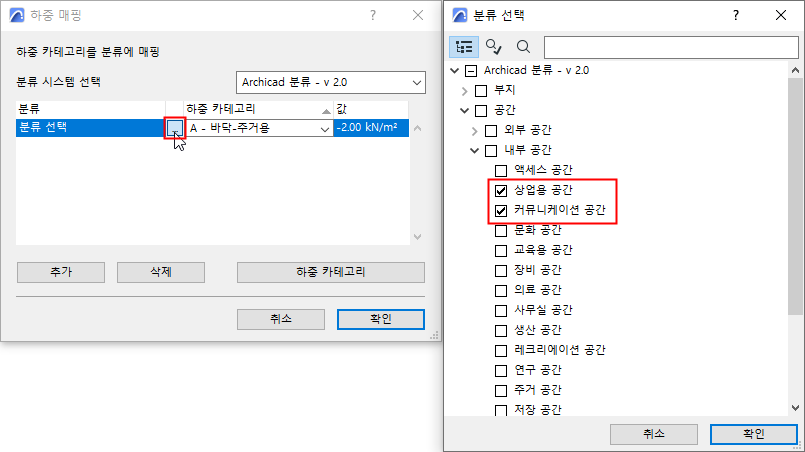

    • 하나 이상의 영역 분류를 단일 하중 카테고리에 매핑할 수 있습니다. 여기에서 "회의실" 및 "사무실" 분류는 단일 하중 카테고리에 매핑됩니다.


동하중 생성 명령

  1. 구조 해석 모델이 켜져 있는지 확인합니다. 구조 해석 모델 보이기 토글을 사용합니다.
    • 뷰 메뉴에서
    • 구조 해석 모델 툴바에서
  2. 디자인 > 구조 해석 요소 > 하중 생성/업데이트 사용
  3. 동하중 확인란에 체크 표시합니다.
  4. 동하중에 대한 하중 케이스를 선택합니다.
  5. 확인을 클릭합니다.

결과 면 하중을 3D로 확인하십시오.



동하중 업데이트

모델이 변경되면 동일한 방식으로 동하중을 업데이트할 수 있습니다.

디자인 > 구조 해석 요소 > 동하중 생성/업데이트 사용

모델 (예: 영역 지오메트리, 분류) 또는 하중 매핑의 변경 사항을 반영하기 위해 필요에 따라 새로운 동하중이 생성, 업데이트 또는 삭제됩니다.
