구조 해석 모델의 표현
구조 해석 모델 보이기/숨기기
구조 해석 모델은 평면, 단면 창, 3D 뷰에서 표시될 수 있습니다.
다음에 있는 구조 해석 모델 토글 사용
보이기/숨기기 상태는 각 뷰에 따라 다릅니다 (한 뷰에서 켜짐 상태이고 다른 뷰에서는 꺼짐 상태일 수 있습니다).
투명 피지컬 모델 보이기
구조 해석 모델 토글이 켜져 있는 경우:
투명 피지컬 모델을 사용하여 현재 뷰에서 투명 형태로 피지컬 모델을 표시할 수도 있습니다.

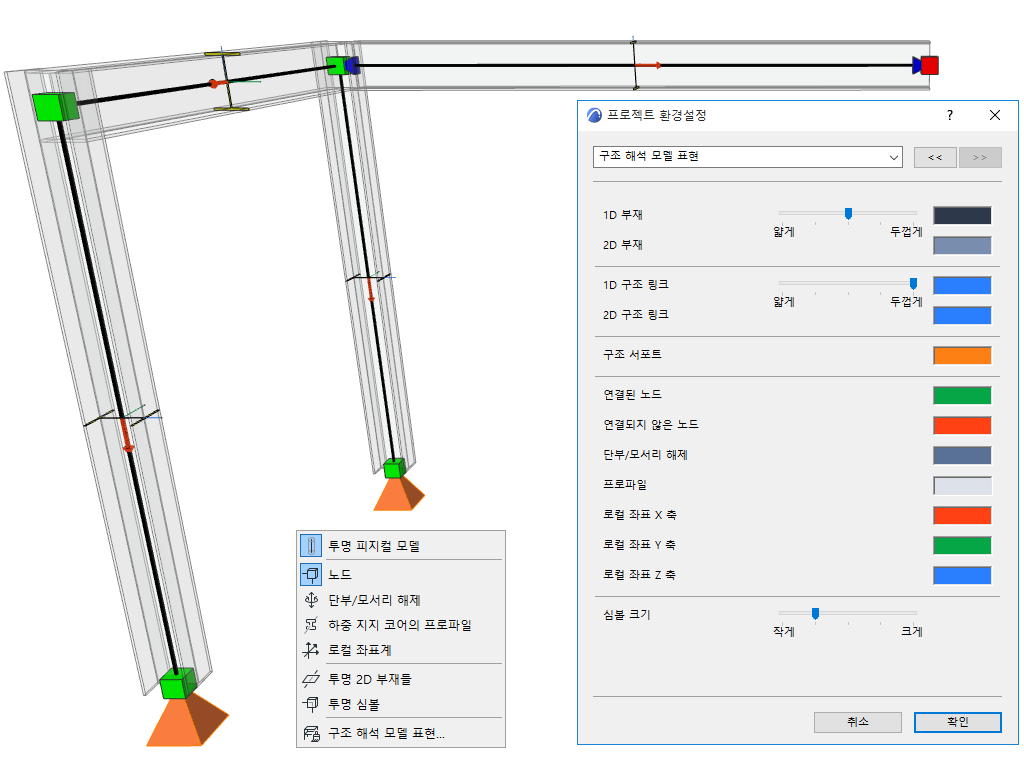

구조 해석 모델의 구성요소 보이기
다음 추가 토글 제어를 사용하여 구조 해석 모델 구성요소를 보이거나 숨길 수 있습니다. 이 제어들은 다음에서 사용 가능합니다.
구성요소 색상 사용자정의는 다음에서 가능합니다 - 구조 해석 모델 표현 (환경설정)
노드 보이기
1D 및 2D 부재의 단부와 코너에서 노드를 디스플레이합니다.
노드 연결: 색상 피드백
기본 사항:
- 초록색 노드는 연결된 해석 부재 사이의 연결 포인트나 교차가 정확하다는 의미입니다.
- 빨간색 노드는 포인트나 단부가 없거나(연결이 필요하지 않음), 연결되지 않음/서포트되지 않음을 나타냅니다.
그림 1. 1: 서포트됨, 2: 연결됨, 3: 단부 없음 (캔틸레버), 4: 연결되지 않음, 5: 서포트되지 않음
단부/모서리 해제 보이기
이 토글을 사용하여 구조 해석 모델에서 그 심볼들을 디스플레이할 수 있습니다.
참조 단부/모서리 해제 심볼 .
하중 지지 코어의 프로파일 보이기
1D 부재만이 횡단면 프로파일을 포함합니다. 이 토글을 사용하여 구조 해석 모델에서 그 심볼들을 디스플레이할 수 있습니다.
이 심볼을 투명하게 만들려면: 투명 심볼을 사용합니다.
로컬 좌표계 보이기
해당 요소의 로컬 좌표계를 디스플레이합니다(3D 창에서만).
투명 2D 부재들
이 토글은 다음과 같은 효과를 냅니다.
투명 심볼
이 토글은 다음 심볼을 투명하게 바꿉니다.
