2D 부재 늘이기

2D 부재 폴리곤 한 모서리의 부분 또는 전부를 늘이므로, 부근의 다른 부재와 연결될 수 있습니다.

각 늘이기 조정기마다, 늘이기 거리의 최대 허용치를 설정할 수 있습니다("최대 늘이기"). 이 거리는 조정되지 않은 1D 부재 노드 그리고/또는 조정되지 않은 2D 부재 평면 사이를 측정하는 거리입니다.

주: 정의된 허용오차는 길이 유형의 값입니다. 환경설정 > 작업 단위에서 길이에 대해 명시된 단위가 적용됩니다.



2D 부재를 1D 부재로 늘이기

2D에서 1D로 늘이기(하나에서 다른 하나로)




1D에서 2D로 늘이기(서로)


그림 1. 1D 기둥은 아래로 늘어나 슬래브에 닿습니다. 2D 슬래브 모서리는 늘어나 옆쪽 보에 닿습니다.

부분 늘이기

체크하면 2D 부재 모서리의 일부만을 늘입니다. 해당 1D 대상이 늘여지고 있는 2D 부재로서 동일한 면에 있는 경우에 적용됩니다.



최소 세그먼트 길이

부분 늘이기가 활성화되면, 모서리 부분은 최소한 이 길이일 때에만 늘여집니다.



2D 부재를 2D 부재로 늘이기

2D에서 2D로 늘이기(하나에서 다른 하나로)




2D에서 2D로 늘이기(서로)

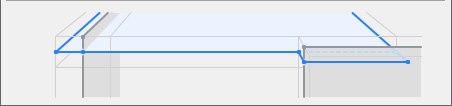

부분 늘이기

체크하면 2D 부재 모서리의 일부만을 늘입니다. 해당 2D 대상이 늘여지고 있는 2D 부재로서 동일한 면에 있는 경우에 적용됩니다.



최소 세그먼트 길이

부분 늘이기가 활성화되면, 모서리 부분은 최소한 이 길이일 때에만 늘여집니다.
