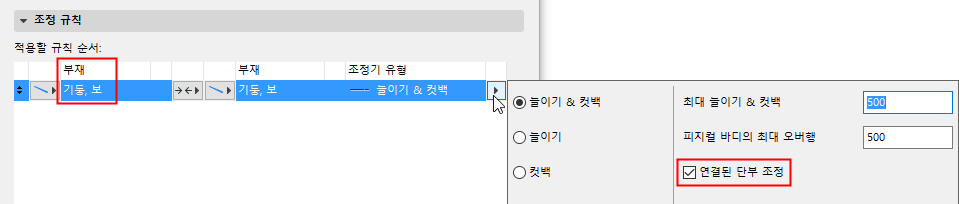

연결된 단부 조정

늘이기, 컷백, 또는 스냅을 사용하여 1D 부재를 조정할 때 적용 가능합니다.

현재 조정 규칙의 결과로 새로운 노드가 생성되는 경우, 이 옵션은 새로이 생성된 연결 노드(들)을 고려하는 추가 조정사항(들)을 활성화합니다.

• 추가 조정사항들은 새로운 각 노드에서 연결된 1D 부재(들)에 적용됩니다.
• 이들 추가 조정사항들은 1D 부재들의 로컬 x축을 따라 나타납니다.
• 1D 부재의 단부 해제 값은 이 새로운 연결 노드를 바탕으로 합니다.
• SAF에서 이 1D 부재의 시작점/끝점 값은 이 새로운 연결 노드를 바탕으로 합니다.

예를 들면,

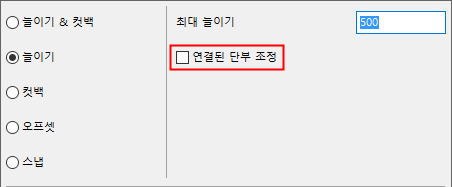

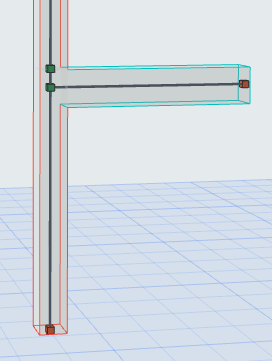

보는 늘어나서 기둥과 만나고, 새로운 노드를 생성합니다. "연결된 노드 조정" 옵션은 꺼진 상태입니다.

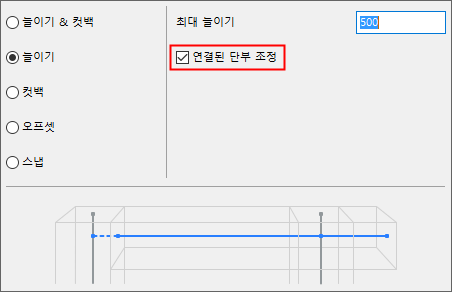

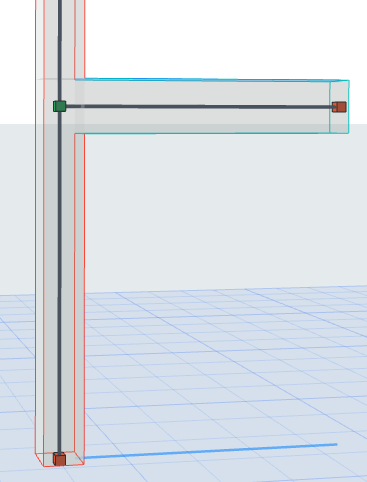

"연결된 단부 조정"을 켜면: 새 연결 노드가 기존 노드와 일치하도록 추가로 조정됩니다.
