오프셋 옵션: 대상이 여럿인 경우

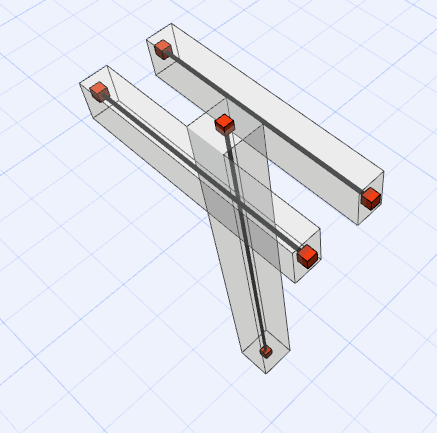

오프셋은 항상 한 방향(하나에서 다른 하나로)으로만 발생합니다. 조정되는 부재들은 그 대상에 오프셋됩니다. 목표대상인 부재들은 변하지 않습니다. 하지만 만약 대상 요소가 여러 개 있을 수 있다면?

이 경우에는, (아래 이미지에 보이는) "다중 대상" 컨트롤을 사용하여 그 지오메트리를 토대로 선호하는 대상 요소 그룹을 정의할 수 있습니다.

대화상자에서, 아이콘을 클릭하면 가능한 대상의 텍스트와 그림이 나타납니다.

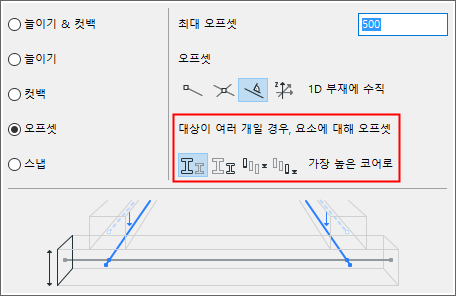

1D 부재로 오프셋할 때 대상 옵션



다중 대상인 경우, 다음과 같은 요소로 오프셋합니다.

  • 가장 높은 코어

    코어 높이 치수가 더 큰 대상 1D 부재(들)로 오프셋합니다.

  • 가장 낮은 코어

    코어 높이 치수가 더 작은 대상 1D 부재(들)로 오프셋합니다.

  • 가장 높은 위치

    가장 높은 입면높이 값을 갖는 대상 1D 부재(들)로 오프셋합니다.

  • 가장 낮은 위치

    가장 낮은 입면높이 값을 갖는 대상 1D 부재(들)로 오프셋합니다.

2D 부재로 오프셋할 때 대상 옵션

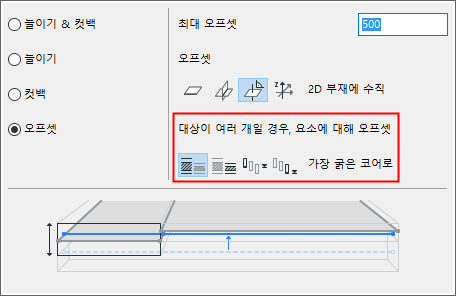

1D에서 2D 부재로 오프셋

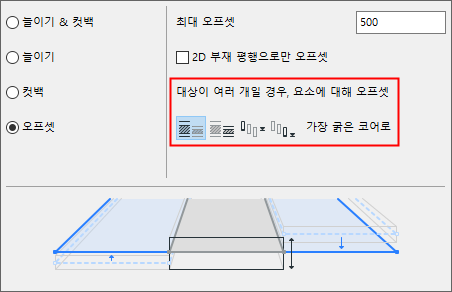

2D에서 2D 부재로 오프셋

다중 대상인 경우, 다음과 같은 요소로 오프셋합니다.

  • 가장 두꺼운 코어

    가장 큰 코어 두께 값을 갖는 대상 2D 부재(들)로 오프셋합니다.

  • 가장 얇은 코어

    가장 작은 코어 두께 값 을 갖는 대상 2D 부재(들)로 오프셋합니다.

  • 가장 높은 위치

    가장 높은 입면높이 값을 갖는 대상 2D 부재(들)로 오프셋합니다.

  • 가장 낮은 위치

    가장 낮은 입면높이 값을 갖는 대상 2D 부재(들)로 오프셋합니다.

여전히 가능한 대상이 여러 개인 경우



다음 우선순위로 대상이 선택됩니다.

  1. 편심이 가장 가까운 대상 (이동 거리가 더 짧은)
  2. 빌딩 재질이 더 강한 대상
  3. 먼저 배치한 요소
