예제 2: 보를 기둥으로 늘이기
이 조정기 유형을 자세히 보려면, 기둥, 보, 대각선 브레이싱으로 구성된 일반적인 강철 구조를 예로 들어야 합니다.
보의 1D 부재가 기둥에 연결되어 있지 않은 것을 볼 수 있습니다. 구조 해석에 필요한 연속성이 없습니다.

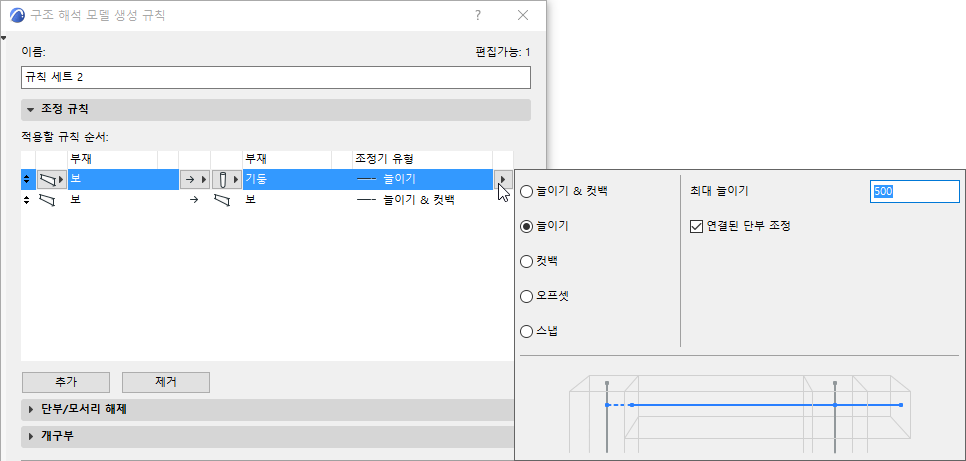

해결책은 보의 축을 기둥까지 늘이기하는 규칙을 생성하는 것입니다.
- 부재 그룹 1: 보
- 부재 그룹 2: 기둥
- 방법: 하나에서 다른 하나로 (보를 기둥까지 늘이기, 다만 기둥은 지금 그대로 둘 것)
- 조정기 유형: 늘이기
- 늘이기에 대한 추가 옵션: 최대 허용 늘이기

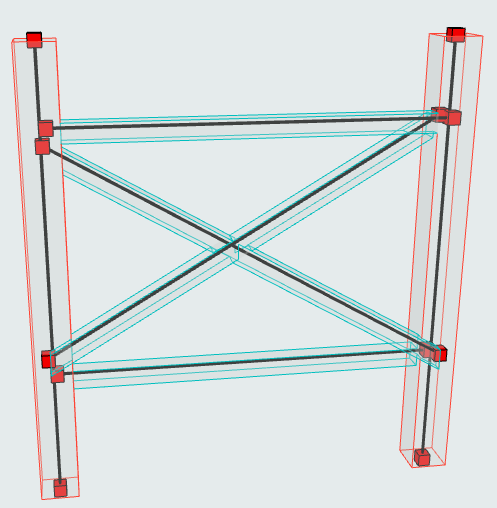

보가 기둥과 만나지만 브레이싱이 여전히 올바르지 않습니다.
계속하려면 다음 섹션을 참고하세요: 예제 3: 스냅.
