재질 매핑 - 내보내기

파일 > 상호 운용성 > SAF > SAF 변환기로 이동합니다.

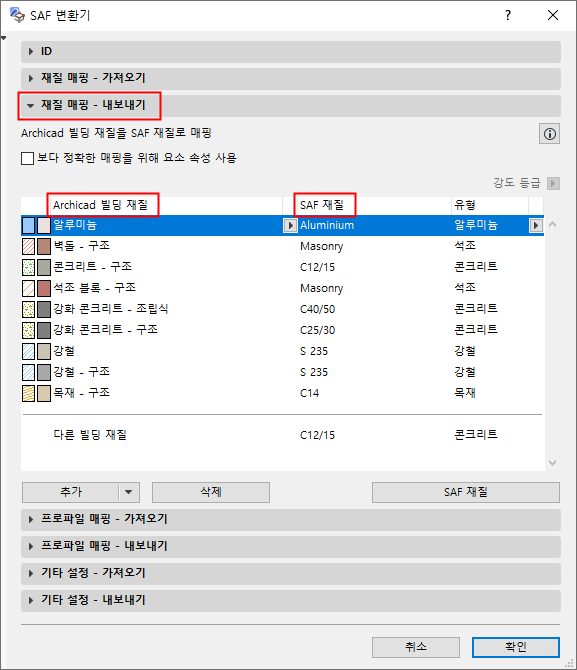

재질 매핑 - 내보내기 패널을 사용하여 Archicad 빌딩 재질을 수신 소프트웨어의 정확한 대응물 ("SAF 재질")에 매핑합니다.

각 Archicad 빌딩 재질을 이름별로 특정 SAF 재질에 매핑할 수 있습니다.

이름별로 매핑되지 않는 빌딩 재질은 "기타 빌딩 재질"에서 특정된 기본 설정을 사용합니다. (즉, 포괄적 정의입니다)

이 패널에서 재질 매핑 정의는 다음과 같은 내보내기된 Archicad 구조에 적용됩니다.

모든 2D 부재
사각형 및 원형 프로파일이 있는 1D 부재
"일반"으로 내보내는 복잡한 프로파일입니다. 프로파일 매핑 패널에 입력합니다. (여기에는 재질을 포함하는 상응되는 지정 SAF 횡단면이 없습니다.)
다른 모든 Archicad 복합 프로파일: 재질 매핑은 적용되지 않습니다. 이러한 복잡한 프로파일은 이름별로(프로파일 매핑 패널에서) 재질 정의를 포함하는 해당 SAF 횡단면에 매핑됩니다.
