가져오기한 “일반” 또는 “파라메트릭” SAF 횡단면 매핑

(제조된 유형처럼) 모든 "일반" 또는 "파라메트릭" SAF 횡단면을 특정 Archicad 프로파일에 매핑할 수 있습니다. (참조: SAF 횡단면을 이름별로 매핑하기 .)

하지만, 제조된 유형과 달리 "일반" 및 "파라메트릭" 횡단면에 대한 SAF 정의에는 Archicad에서 재생성하거나 인식할 수 있는 기하학적이고 파라메트릭한 정보가 포함되어 있습니다.

들어오는 이러한 횡단면을 특정 Archicad 프로파일 속성에 매핑하려면 다음 두 워크플로 중 하나를 사용합니다.

옵션 1: 사용자정의 프로파일로 매핑하기

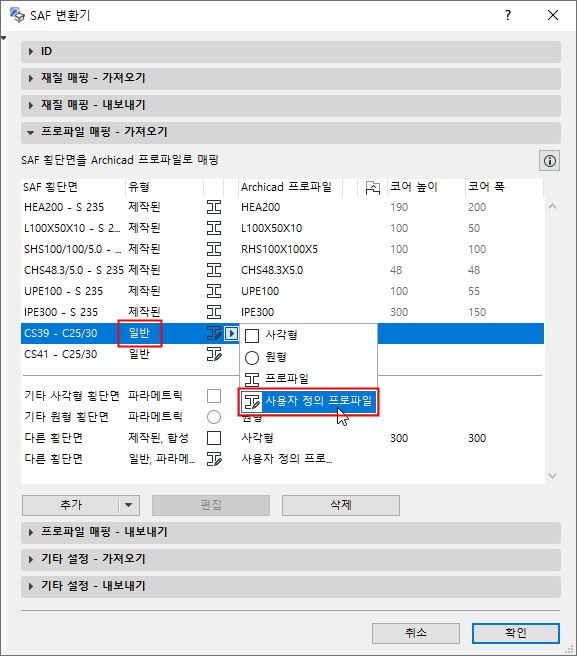

"일반" 유형의 모든 SAF 횡단면을 사용자 정의 프로파일로 가져올 수 있습니다.

또한, "파라메트릭" 유형의 특정 SAF 횡단면을 사용자 정의 프로파일로 가져올 수도 있습니다.

SAF 횡단면의 폴리곤은 사용자정의 프로파일 내에서는 올바르게 해석되고 내장되지만, 재질 정보는 없습니다. (이들의 재질은 재질 매핑 패널을 토대로 할당됩니다.)
이 사용자정의 프로파일은 Archicad의 속성으로 나열되지 않으며, Archicad 프로젝트에서 이름별로 나열하거나 다른 방법으로 언급할 수 없습니다.
주: 사용자 프로파일을 Archicad로 가져오기하면, 이를 프로젝트에 배치한 다음 명명된 프로파일 속성으로 저장할 수 있습니다.

옵션 > 요소 속성 > 속성을 엽니다.
가져오기 버튼을 클릭합니다.
속성 가져오기 대화 상자에서: 해당 용도로 준비된 .xlsx(SAF) 파일을 찾습니다.
SAF 데이터 파일을 준비 및 내보내기하여 표준 매핑을 보장하기 참조.

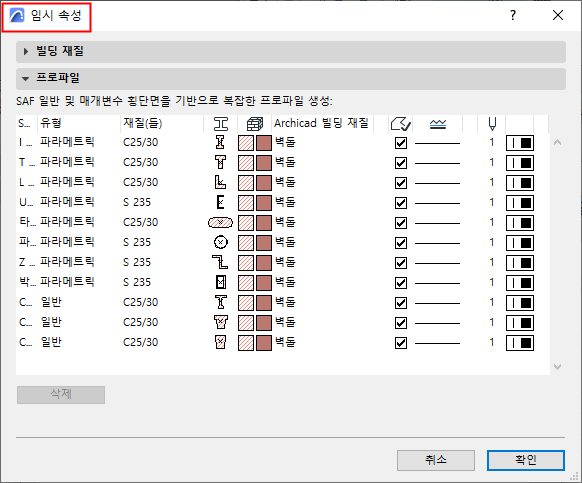

임시 속성 대화상자가 나타납니다. 프로파일 패널에는 들여오는 파일에 나열된 SAF 횡단면 (일반 유형 및 지원되는 파라미터 유형)을 기반으로 잠재적인 새 복합 프로파일 속성이 나열됩니다.
Archicad 빌딩 재질, 채우기 유형, 선, 펜을 사용자가 추가하고 싶은 개별 SAF 횡단면에 할당할 수 있습니다.
주: 횡단면에 여러 개의 SAF 재질이 포함된 경우 Archicad 빌딩 재질 하나만 할당할 수 있습니다. 하지만 이를 새로운 프로파일로 Archicad 프로젝트에 추가하고 나면, 프로파일 편집기를 써서 각 코어 구성요소에 다른 빌딩 재질을 설정할 수 있습니다.
확인을 클릭하여 속성으로 돌아갑니다.
Archicad 프로젝트에 새 프로파일을 추가합니다.

이제 들어오는 SAF 횡단면을 그에 상응하는, 명명된 Archicad 프로파일 속성에 매핑할 수 있습니다. ("사용자정의 프로파일" 대신)
