내보내기된 횡단면에 대한 기본 설정 매핑

  • 사각형 및 원형 (솔리드) 보 및 기둥은 "기타 사각형 프로파일"과 "기타 원형 프로파일" 기본 설정 규칙에 의해 자동으로 처리됩니다. 이들은 그 실제 치수(높이/폭 또는 코어 직경)와 더불어 "파라메트릭 - 사각형" 또는 "파라메트릭 - 원형" SAF 횡단면으로 전환됩니다. (이들의 재질은 재질 매핑 패널을 토대로 정의됩니다.)
  • 중공형(튜브형)인 사각형 또는 원형 프로파일은 "기타 프로파일"로 취급됩니다.

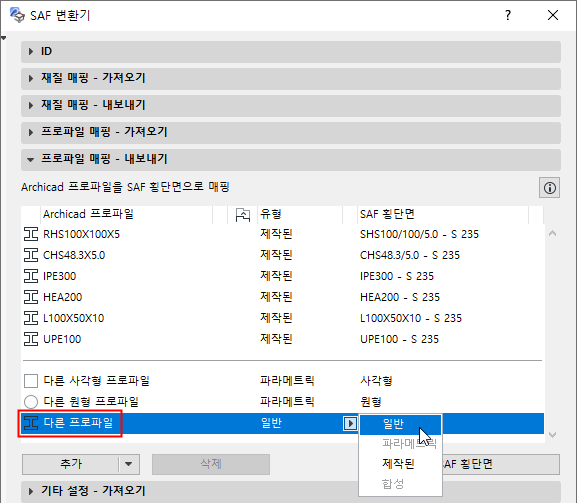

  • "기타 프로파일" 기본값 매핑 규칙은 특정 매핑이 없는 모든 기타 내보내기된 복합 프로파일에 적용됩니다. 그 기본값 유형은 "일반"이거나 "제조된"일 수 있습니다.
