열 블록 탭 페이지

에너지 평가의 목적으로 "열 블록"에서 Archicad 영역을 함께 그룹화합니다. 열 블록은 비슷한 냉난방 요건 (온도 조절 요건이라고도 불림)을 가진 건축물 상의 하나 이상의 방이나 공간의 집합입니다. 열 블록은 Archicad 빌딩 에너지 모델에서 3D 영역의 그룹에 의해 표현됩니다.

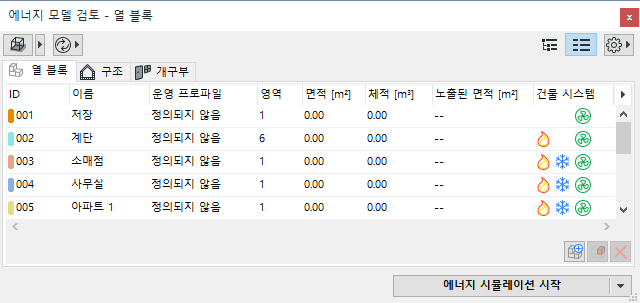

모델 검토 팔레트의 열 블록 페이지는 열 블록 및 그와 관련한 모든 속성들을 리스트합니다.

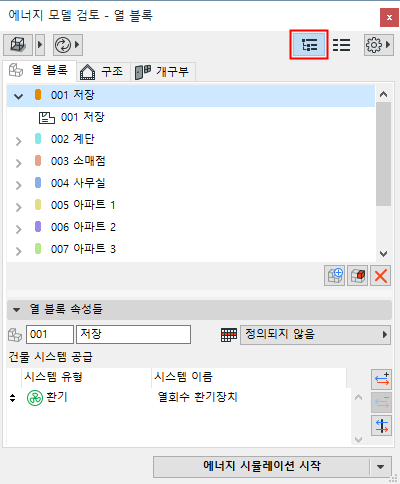

열 블록 이름의 드롭다운 화살표를 선택하면, 사용자는 열 블록들도 구성하는 영역을 트리 뷰에서 볼 수 있습니다. 열 블록이 선택되면, 그 속성은 열 블록 속성 부분의 페이지의 하단에 디스플레이됩니다.



열 블록 만들기

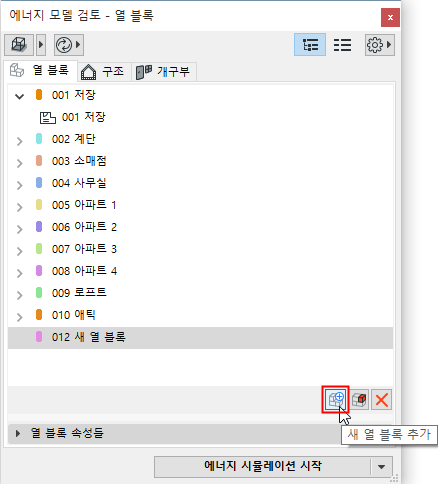

새로운 열 블록 추가하기 버튼을 사용하여 새로운 열 블록을 만듭니다. 그런 다음, 목록에서 새 항목의 이름과 ID 를 입력합니다.



영역을 열 블록에 지정하려면:

  • 3D 영역을 열 블록으로 드래그 앤 드롭합니다 (트리 뷰에서)
  • 찾기 &선택 기능을 사용하여 영역을 선택하고, 그 영역을 열 블록에 추가합니다 (리스트 뷰에서)
    주: 단일 열 블록 안에서 결합되도록 하기 위해 영역들이 인접해 있을 필요는 없습니다.

열 블록 데이터

열 블록 탭 페이지는 표로 보여지거나 또는 트리 형태로 보여질 수 있습니다. 이 페이지에서는 두 가지 데이터 유형이 있습니다:

  • Archicad 모델 데이터 유형 (BIM에서 직접 나온):

    열 블록의 경우: 영역 번호, 바닥 면적, 체적, 노출된 면적

  • 추가적 데이터 유형들 (사용자가 열 블록 목록 입력개체로 지정한):

    열 블록 ID와 이름, 운영 프로파일, 빌딩 시스템.

    참조 열 블록 속성 설정 (에너지 평가).
