개구부 속성 설정 (에너지 평가)

모델 검토 대화상자의 개구부 탭 페이지는 건물 쉘과 내부 열 블록 경계 상에 있는 모든 개구부에 대한 데이터를 리스트합니다.

선택한 개구부 목록의 항목에 대한 물리적 속성을 변경하려면, 그 값을 직접 수정하든지 아니면 개구부 카탈로그에서 미리 정의한 값을 사용합니다.

개구부 목록

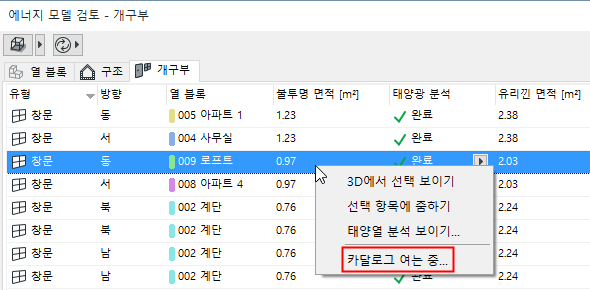

개구부 목록에 들어가려면, 개구부 탭 페이지의 항목을 선택하고 오른쪽 클릭을 하여 단축메뉴를 불러옵니다:

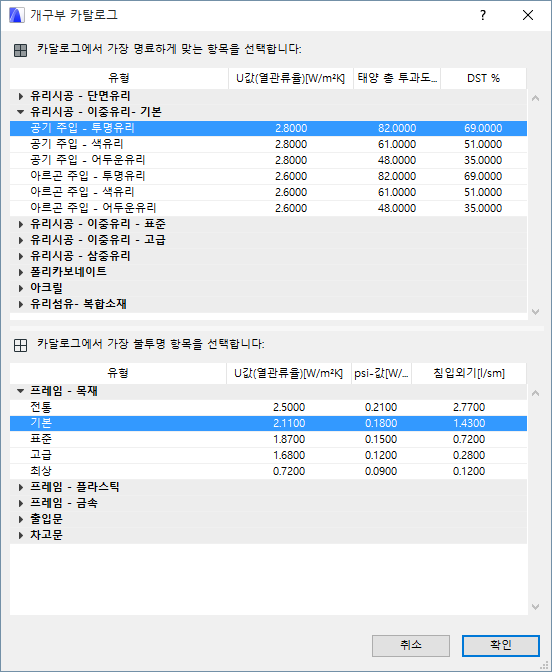

개구부 목록은 에너지 계산과 관련한 빌딩 물리적 정보들의 광범위한 데이터베이스입니다. 개구부의 투명 및 불투명 구성요소들을 별도로 리스트됩니다:

투명한 항목은 그것의 U-값, 총 태양열 전도율 및 직접 태양열 전도율로 리스트됩니다.
불투명 항목들은 그 U-값, Psi-값 (선형 열 투과계수는 W/m,K 로 나타나며, 이는 개구부 주위의 프레임과 벽 사이의 연결 부분에서 발생하는, 열교효과의 지수로 사용됨) 및 선형 침기 속성과 함께 열거됩니다.

차광 장치 항목 위의 화살표를 클릭하여, 사전 정의된 물리적 장치 항목을 갖은 차광 장치를 선택한 개체에 적용합니다.

목록에는 차광장치의 두 가지 유형이 있습니다:

차광 효과가 모델 기반의 태양광 분석의 효과에 추가된 장치들(없음, 선스크린 10%, 선스크린 40%, 선스크린 60%, 선스크린 80%, 외부 블라인드, 외부 루버)
모델 기반 태양광 분석의 효과를 사용할 수 없는 장치들 (캐노피, 캐노피와 양쪽 날개, 분석 꺼짐 ) 이 설정값들은 대부분 분석적인 (과학적인) 소프트웨어 기능 테스트에 사용됩니다. 사용자는 건축 프로젝트의 이전 그룹에서 차광 장치를 사용하도록 권장됩니다.
