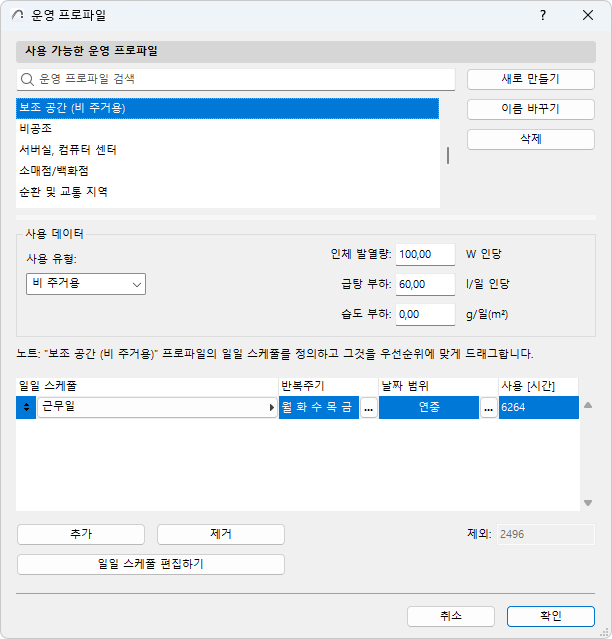

운영 프로파일 (에너지 평가)

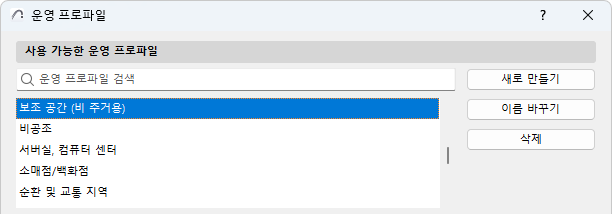

사용 가능한 운영 프로파일

선택한 열 블록 기능에 가장 잘 맞는 운영 프로파일은 사용가능한 기본설정 목록에서 고릅니다. 이 기본설정 값은 DIN 18599 Standard - Energy Efficiency of Buildings의 운영 프로파일 규격을 반영합니다.

또한, Archicad 안에서 에너지 평가 기능으로 사용자정의 운영 프로파일을 생성하거나 이름을 바꿀 수 있으며, 그 프로파일들을 사용 가능한 운영 프로파일 목록에 추가할 수 있습니다. 게다가, 일일 스케줄 리스트 항목에 있는 값을 변경하여 필요한 대로 그 값을 수정할 수도 있습니다.

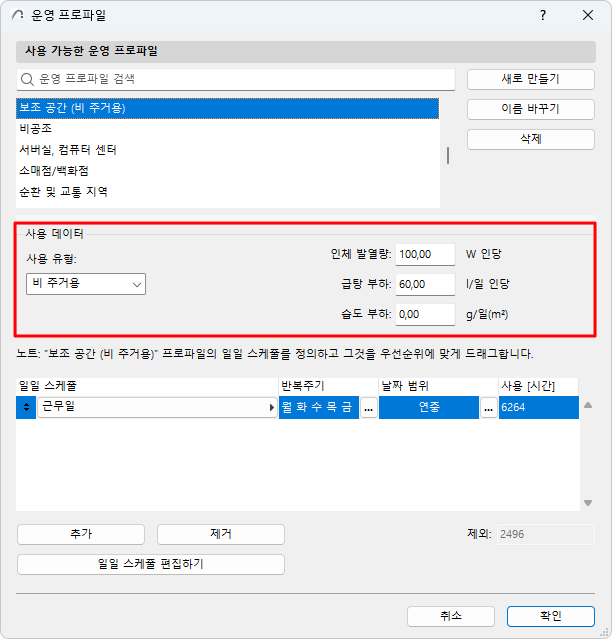

사용 데이터

아래에서, 선택한 운영 프로파일의 사용 데이터를 봅니다.

열 블록 기능을 좀 더 잘 반영하기 위해 필요하다면 이 값들을 변경하십시오.

• 사용 유형: 주거용이나 아니면 비주거용
• 인체 열 획득: 건물 안에 인체에서 발생된 열의 양 (W/인)
• 공급 온수 요구량: 선택한 건물 기능과 관련하여 한 사람당 필요한 온수량 (l/일, 인당)
• 습도량: 건물의 운영으로 인해 실내 공기로 들어간 수증기의 양 (l/일)

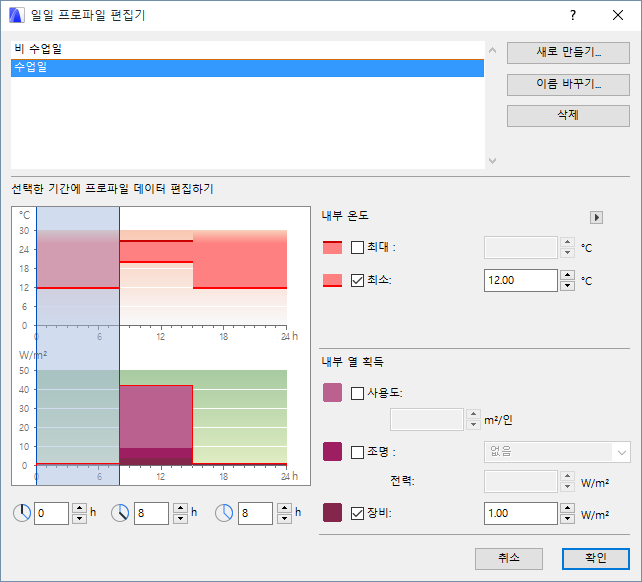

일일 프로파일 편집기

“일일 스케줄 편집” 을 선택하여 일일 프로파일 편집기를 엽니다. 이 대화상자는 두 개의 일일 사용 프로파일 그래프를 나타내고, 각각의 그래프 오른쪽에는 관련 주요 값이 보여집니다. 이 기능들은 내부 열 획득을 형성하는 사용 밀도, 조명에너지량(LPD, W/m2)과 설비 에너지량(LPD, W/m2) 뿐 아니라, 요구되는 실내온도 범위를 구체적으로 지정하는데 사용됩니다.

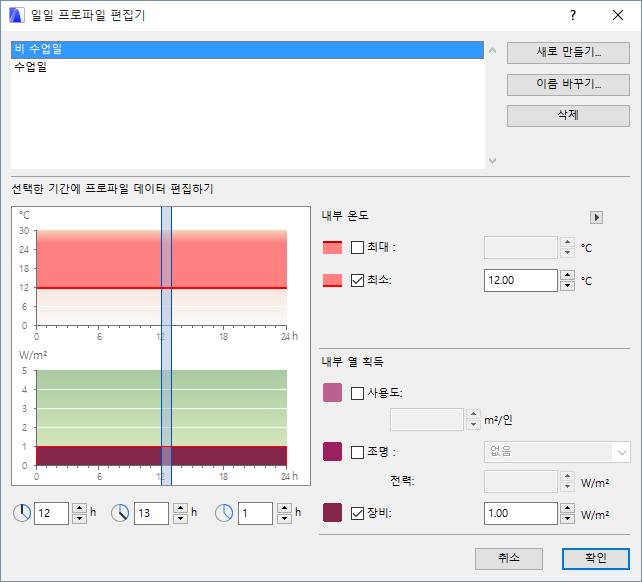

이론적으로는, 일일 프로파일 편집기로 기준년도의 각 시간에 대해 다른 운영 조건을 정의할 수 있습니다.

실내 온도: 하루동안 허용된 실내 공기 온도 범위(최대 그리고/또는 최소)를 시간별로 설정합니다

내부 열 획득량: 하루동안 에너지 배출(내부 열획득)을 초래하는 인자들을 정의합니다. 실내 바닥 면적의 m2 당 (W/m2)

• 사용 밀도: 지역 규정에 맞게 선택한 용도에 대한 인구밀도를 설명하는 값을 입력합니다.
• 조명: 조명 상자를 체크한 다음, 드롭다운 목록에서 조명 유형을 선택합니다. 선택한 실내조명 유형에 대한 기본 출력값이 출력 란에 나타납니다. 평가하는 시점에서 프로젝트 조명 설계를 사용할 수 있다면 이 값을 직접 조정할 수 있습니다.
• 설비: 지역 규정에 맞게 선택한 작업에 대한 설비의 (예. TV, 컴퓨터, 서버 등)밀도를 설명하는 값을 입력합니다.

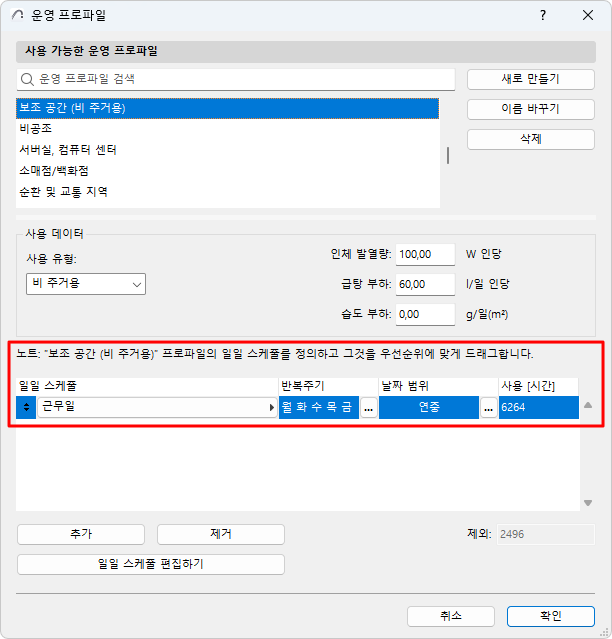

연간 작업 스케줄러

이 데이터는 주마다 그리고 한 해의 주기마다 달라지기 때문에, 특정 날짜 범위와 요일에 해당하는 운영 프로파일은 여러 개의 일일 스케줄로 구성됩니다.

각각의 일일 스케줄에 대해, 다음의 특성들을 정의할 수 있습니다:

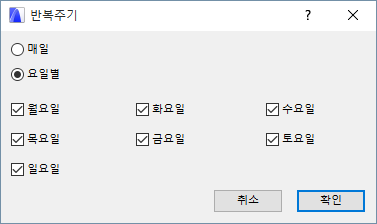

• 주기: 특정 스케줄이 사용되는 요일
• 기간: 스케줄이 발행되는 시뮬레이션 기간



주기와 기간은 사용시간을 정의합니다 (선택한 일일 스케줄이 사용중인 총 시간).

연간 작업 스케줄러의 하단 오른쪽 코너에 있는 커버되지 않은 시간 칸 은 0이 아닌 숫자들을 보여주며, 이는 기준년도의 몇 시간들이 작업 스케줄 없이 주기와 기간에  할당되어 있기 때문에, 그것들을 추가로 수정할 필요가 있다는 뜻입니다.

연간 작업 스케줄러의 하단 오른쪽 코너에 있는 중복 시간 칸은 0을 제외한 숫자를 보여주며, 이는 하나 이상의 작업스케줄이 있는 기준년도의 몇 시간들이 주기와 기간에 할당되어 있기 때문에, 그것들을 추가로 수정할 필요가 있다는 뜻입니다. 노란 경고 태그를 클릭하여 중첩된 프로파일에 대한 상세 정보를 볼 수 있습니다.
