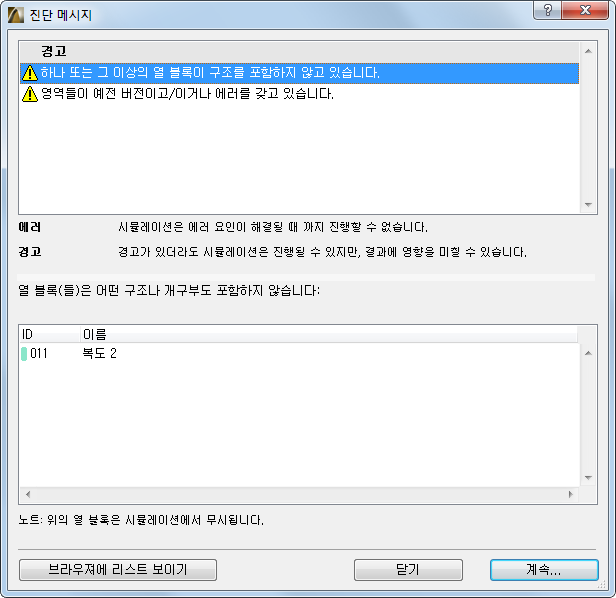

진단 메시지 (에너지 평가)
다음의 경우 “진단 메시지” 대화상자가 나타납니다:
- 필요한 입력 데이터가 불충분한 경우
참조 추가 데이터 할당 및 입력하기.
- 시뮬레이션 오류들이 있는 경우
작업을 계속 진행하기 전에 에러들을 해결하도록 경고가 뜹니다. 그렇지만, 경고를 해결하는 것은 선택입니다.

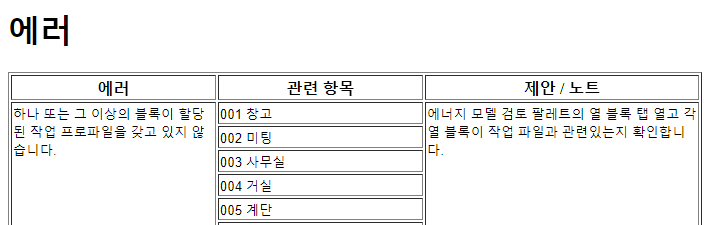

에러 및 권장 해결책
(작업을 계속하기 전에 필수적으로 에러를 해결해야 하는 경우)
- 사용된 재질들의 물리적 속성이 정의되지 않음.
- 에러 아이콘: “찾을 수 없는 속성을 가진 빌딩 재질"
- 누락된 빌딩 재질 목록
- 해결책: “지정된 대화상자에서 관련 빌딩 재질을 선택하고 물리적 속성 패널에서 누락된 값을 입력하십시오( 0 보다 많은 값들이 입력되어야 함).”
- “기후 데이터를 사용할 수 없습니다.” (누락되거나, 서버에 접근할 수 없음)
- 에러 아이콘, "기후 데이터를 사용할 수 없습니다."
- "모델 검토 팔레트에서 환경설정 대화상자를 열어 기후 데이터를 편집하십시오."
- “하나 이상의 사용된 빌딩 재질/복합구조를 찾을 수 없습니다.”
- 에러 아이콘, "찾을 수 없는 개체속성을 가진 구조물"
- 누락된 빌딩 재질이 있는 구조물 목록
- “관련 모델 요소들을 선택하고 그것의 빌딩 재질 개체속성을 편집하십시오.”
- “에너지 시뮬레이션 런타임 에러” (시간별 에너지 시뮬레이션을 하는 동안 엔진 에러 발생)
- 에러 아이콘, " 시뮬레이션 엔진 에러"
- <엔진 에러 코드 + 설명> 목록.
- 해결책: “기술 지원 담당자에게 연락하십시오:”
- "유효하지 않은 운영 프로파일이 선택됨.”
- 에러 아이콘, "운영 프로파일이 누락되거나 정의되지 않았습니다."
- 해결책: "운영 프로파일 대화상자에서 이용 가능한 프로파일을 선택하십시오."
- “에너지 모델 분석 에러”
- 에러 아이콘, "에너지 모델 분석 기능은 어떠한 구조나 개구부를 찾지 못했습니다.”
- 해결책: "영역 지오메트리를 확인하고 영역 업데이트 명령으로 이를 업데이트하십시오."
경고 및 권장 해결책
(작업을 계속하기 전에 선택적으로 에러를 해결할 수 있음)
- “영역들이 이전 버전이고/또는 에러가 있습니다.” (예. 최신이 아닌, 겹쳐진 영역, 어떠한 TB에도 할당되지 않은 보이는 영역) - 숨겨진 레이어 상의 영역은 나타나지 않습니다.
- “예전 영역:”
- 영역 목록 - 영역 ID, 영역 이름, 열 블록 이름
- 해결책: "위의 영역 지오메트리를 확인하고 영역 업데이트 명령을 사용하여 업데이트하십시오."
- “프로젝트 위치와 기후 데이터 간의 위치 데이터가 다릅니다.”
- 경고 아이콘, “프로젝트 위치와 기후 데이터 간의 위치 데이터가 일치하지 않습니다."
- 해결책: 위치 설정 대화상자에서 프로젝트 위치를 수정하거나 모델 리뷰 팔레트에서 환경설정 대화상자를 열고 기후 설정을 수정하십시오.
- 간략화한 건물 시스템이 열 블록에 붙어 있습니다.
“간략화한 건물 시스템이 있는 열 블록:”
- “건물 쉘이 하나 또는 그 이상의 개구부(들)를 포함합니다.”
구조 및 개구부 목록에서, 불완전하거나 누락된 데이터가 있는 항목 옆에는 노란색 바탕의 느낌표가 있는 아이콘이 표시됩니다. (문제가 있는 목록의 항목은 또한 핑크색으로 하이라이트됩니다.)
참조 추가 데이터 할당 및 입력하기.
