에너지 평가를 위한 일반 설정

본 섹션에는 에너지 평가 기능을 위한 일반 환경설정에 대한 정보가 포함되어 있습니다.

단위

에너지 평가는 사용자가 Archicad의 옵션 > 프로젝트 환경설정 > 계산단위에서 정의한 계산 단위를 사용합니다. 따라서, 에너지 평가 프로그램은 Archicad 프로젝트에 적용한 것과 동일한 단위를 사용합니다.

추가적 단위 설정 옵션:

빌딩 시스템 대화상자에서 난방 및 환기 시스템의 구성요소들을 정의할 때, 물 온도의 단위를 섭씨 또는 화씨 중에서 선택합니다.
이렇게 하여 기타 단위와는 독립적으로 온수 공급의 온도스케일을 설정할 수 있습니다. (미터 단위와 화씨 단위를 동시에 사용하는 나라에서 유용하게 사용됨.)
U-값 (R-값) 계산기와 U-값 (R-값) 오버라이드 패널에서, 팝업을 클릭하여 계속 U-값 와 R-값 사이를 전환합니다.

최상의 에너지 평가 결과를 위해, Archicad에서 빌딩 에너지 모델링에 대한 다음의 관례를 따릅니다:

메쉬 도구를 사용하여 빌딩 부지의 지반층을, 특별히 그것이 고르지 않을 경우 모델링합니다.
복합체 구조를 모델링하기 위해 여러 개의 개별 평행 벽 (또는 슬래브나 지붕)을 사용하지 마십시오. 빌딩 모델에 이러한 구조물이 존재하는 경우, 에너지 모델에서 병렬 구조 중 하나만 보이는지, 그리고 인접 내부 공간 영역이 그 구조에 닿는지를 확인하십시오.
프로젝트 내에 채우기를 일관되게 사용합니다: 특정 채우기는 항상 동일한 단일 건물 자재나 또는 복합체를 나타내야 합니다.
모델링 가이드라인에 대한 추가 정보는 에너지 평가: BIM에서 BEM으로 보내기 참조.

팀워크 프로젝트에서 작업하고 있다면, 팔레트 그 자체의 조명 인터페이스나, 여기서 열린 대화상자를 이용해, 먼저 에너지 모델 검토 팔레트를 예약해야 합니다.

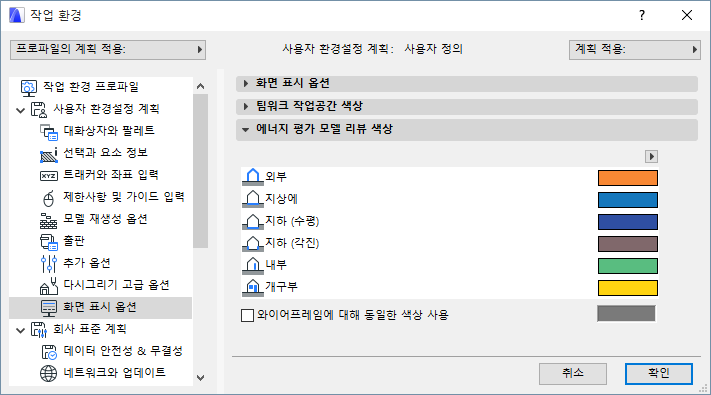

모델 검토 팔레트에 리스트된 구조물과 개구부에 대한 3D 기본값 색상을 정의하거나 변경하려면, 옵션 > 작업 환경 > 화면 표시 옵션으로 가서 에너지 평가 모델 검토 색상 패널을 사용합니다:

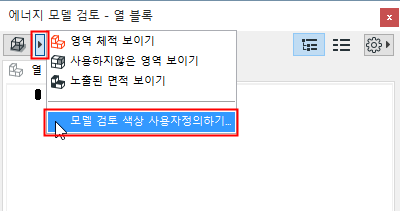

모델 검토 팔레트의 상단에 있는, 3D 에서 보이기 버튼의 오른쪽 팝업에서 모델 검토 색상 사용자정의하기를 선택하여 이러한 기능들에 빠르게 액세스할 수 있습니다:
