에너지 성능 평가 읽기 - XLS 리포트

프로젝트 주요 값 페이지

XLS 에너지 성능 리포트의 프로젝트 주요 항목 값 부분은 프로젝트에 대한 기본 정보를 보여줍니다. 기후 데이터, 설계 로드 및 진단 메시지 (에러 및 경고)에 대한 기타 정보는 포함하지 않지만, 에너지 성능평가 PDF 리포트의 주요 값 부분과 상당히 비슷합니다.

평가 날짜 아래의 위치 설정 대화상자에 사용자가 입력한 정보에 따른 프로젝트 데이터 (예: 이름, 좌표 포함 위치)가 표시됩니다.

총 바닥 면적, 환기량 및 외부 열 용량과 같은 주요 지오메트리 및 쉘 성능 지표는 자동 모델 지오메트리 분석에서 나옵니다.

산출된 열전달계수 ( U-값 (R-값) 계산기 참조) 는 건물 전체, 모든 건물 구조 그룹과 ( 구조 탭 페이지 참조) 건물 쉘의 개구부에 대해 ( 개구부 탭 페이지 참조)  그 값이 리스트됩니다.

난방 및 냉방 시스템 설계 로드는 총 시스템 규모를 나타내는 시뮬레이션 결과들입니다.

진단 메시지는 시뮬레이션 전과 과정 동안에 발생한 에러 및 경고를 보여줍니다.

프로젝트 에너지 리포트 페이지

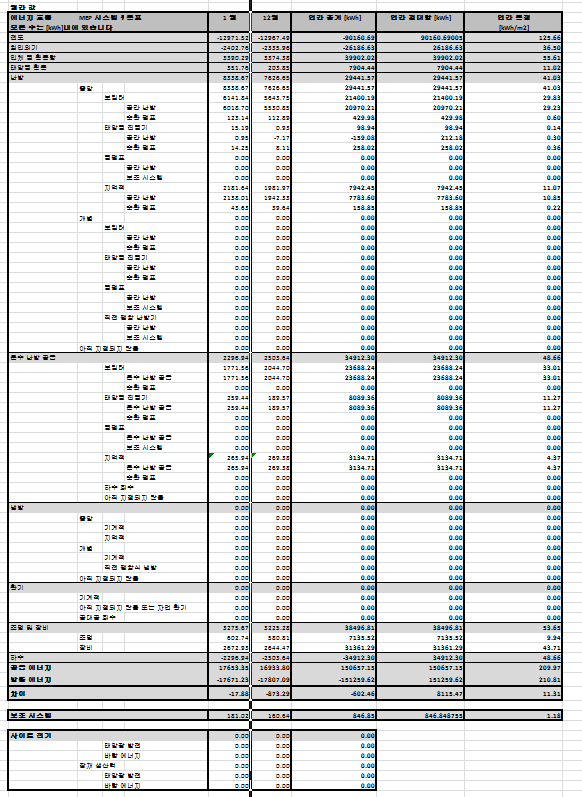

XLS 에너지 성능 리포트 의 프로젝트 상세 결과 탭 페이지의 데이터가 PDF 에너지 성능 리포트의 월간 에너지 밸런스 막대차트의 데이터보다 더 상세한 수준으로 보여집니다.

• 난방과 냉방은 시스템과 특정 대상에 따라 추가적으로 더 세분화됩니다 (공간 난방, 온수 생성). 시스템이 개별로 나타나게 하기 위해 보조 엔진이 필요합니다.
• 조명 및 가전 전기 소비는 통합되지 않고 각각 리스트됩니다.
  주: SSA/Forward 고객이 사용할 수 있는 EcoDesigner STAR로 소위 로컬 냉난방 시스템을 정의하는 것만 가능합니다. 따라서 지역 시스템 데이터는 항상 Archicad에서 에너지 평가 기능으로 생성된 리포트에는 항상 0으로 나타납니다. 이는 현장(On-site) 전기 시스템에도 동일하게 적용됩니다.

상세화된 입력 페이지

이 탭 페이지는 구조 및 개구부 탭 페이지에서 보여지는 것처럼, 건물의 지오메트리 정보를 나타냅니다. 제 3의 엑셀 기반의 고정 에너지 계산 소프트웨어에 입력할 때 이 데이터들을 사용합니다.
