CAD 형식(열기)

DWF 파일(.dwf)

드로잉 웹 형식이자, Autodesk가 만드는 2D 벡터 그래픽 형식

DWF 파일은 일부 예외와 제한점을 가지고, 모든 드로잉 요소를 포함합니다:

Archicad 는 Autocad 2000로 시작하는 모든 DWG 파일 형식을 엽니다.

파일 > 열기에서 DXF 또는 DWG 파일 형식을 선택합니다. 설정 버튼을 사용하여 DXF-DWG 번역 설정 대화 상자를 엽니다.

자세한 사항은 DWG/DXF 파일 열기 참조.

그러나, DXF/DWG 파일을 열 때 기본값 셋업에서 원하는 결과를 얻을 수 있기 때문에, 대부분의 경우, 이 변환 설정을 조정할 필요가 없습니다.

주: AutoCAD 프로그램에서 작업 중에 원래 Archicad 프로그램에 저장되었던 DWG를 열면, 경고가 나타납니다. 그러나, AutoCAD에서, DWG로 저장된 파일로 계속 작업을 진행해야 합니다 - 안전성 문제가 생기지 않아야 합니다.

다음 중 하나를 실행합니다.

파일 > 외부 내용 > 외부 드로잉 배치하기를 사용하여 MicroStation Design File (.dgn) 파일(버전 7 또는 8)을 선택합니다.
파일 > 열기를 사용하여 MicroStation Design File (.dgn) 파일(버전 7 또는 8)을 선택합니다.
확장자 .dgn 파일을 드래그 앤 드롭으로 현재 프로젝트에 가져오기합니다.

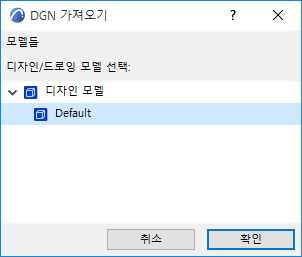

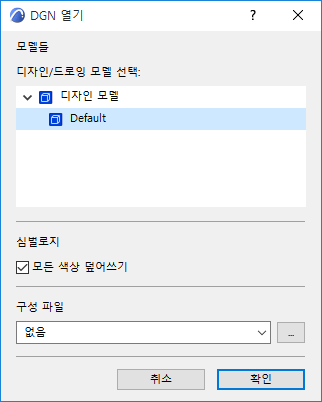

적용 가능한 경우 DGN 열기 대화상자 또는 DGN 가져오기 대화상자에서 옵션을 설정합니다.

모델 디자인/드로잉

팝업을 사용하여 DGN 모델에서 모델 중 하나를 선택합니다 (여러 개의 모델이 포함됨 경우).

심벌로지

모든 색상을 덮어쓰기: 프로젝트 펜 세트는 DGN 색상표를 사용하여 덮어쓰기할 수 있습니다.

주: 이 박스를 체크하고 구성 파일을 사용하면 해당 정의가 펜 세트를 덮어쓰기합니다.

구성 파일

옵션입니다. 기본 설정 구성 파일 (txt)은 Archicad 기본 설정 폴더에서 사용 가능합니다. 구성 파일을 사용하거나 사용자정의하여 회사 표준 변환사항을 확인할 수 있습니다.

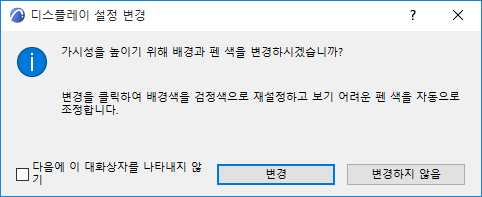

배경 색상 가시성

파일 > 열기를 사용하여 DGN 파일을 열었다면, 대화상자가 나타나 배경 색을 검은색으로 바꾸는 옵션을 보여줍니다.
