Rhino 3DM 파일을 객체로 가져오기

  1. 이 명령을 사용하여 Rhino 파일을 Archicad의 단일 객체로서 가져오기할 수 있습니다.

    파일 > 라이브러리 및 객체 > Rhino 3DM 파일을 객체로 가져오기

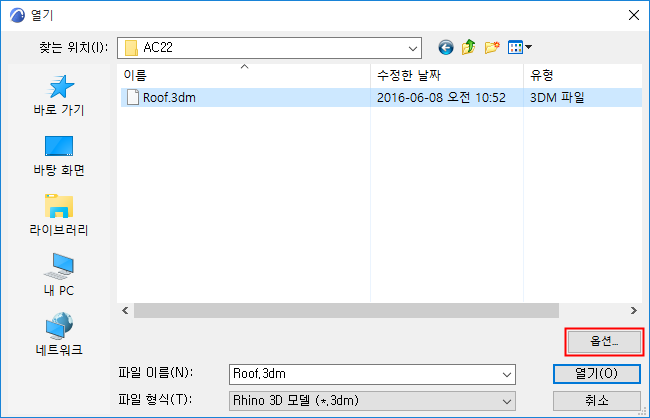

  2. Rhino 열기 옵션에 대해 옵션을 클릭합니다.

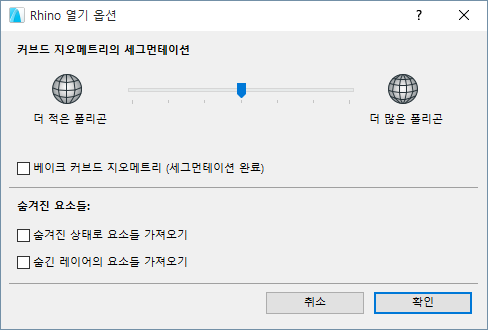

  3. 세그먼테이션 및 숨겨진 요소에 대해 환경을 설정합니다.

    • 커브드 지오메트리의 세그먼테이션

      해당 슬라이더를 사용하여 Rhino에서 가져오기한 곡면형 표면의 분할을 조정합니다.

      Note:

      • 세그먼테이션 슬라이더는 곡면형 지오메트리에만 영향을 미치며 평면 요소에는 영향을 미치지 않습니다.
      • 세그먼테이션을 증가시키면 (폴리곤의 수가 많아져서 보다 매끄러운 표면을 만들어지지만), 폴리곤의 수가 많으면 파일 크기와 성능 양쪽에 영향을 미치게 됩니다.
    • 베이크드 곡면형 지오메트리
      • 필요한 경우, 베이크 곡면형 지오메트리 박스를 체크하여, 가져오기하기 전에 세그먼테이션 완료하기를 할 수 있습니다. 그 결과는 다음과 같습니다.
        • 해당 모델을 Archicad로 가져오기한 후에는 더 이상 분할을 조정할 수 없습니다.
        • 반면, 요소 스냅핑은 가능합니다.
        • 일반적으로, 이 옵션을 체크하는 경우 모델에서의 내비게이션이 더 빨라집니다.
    • 숨겨진 요소들

      이들 컨트롤을 사용하여 Rhino의 "숨겨진" 요소들을 어떻게 해석할지를 정의할 수 있습니다.

      (Archicad에서와는 달리), Rhino에서는 개별 요소의 레이어가 시각적으로 표시되는지 여부에 관계 없이 개별 요소를 숨길 수 있습니다. 기본 설정에서, 이런 숨겨진 요소는 Archicad로 가져오기할 수 없습니다.

      이들 요소를 가져오기하려면, 숨겨진 요소 가져오기 상자를 체크하십시오.

  4. 확인 버튼을 클릭합니다.

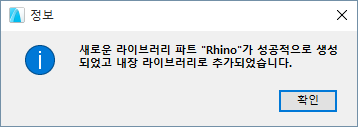

  5. 가져오기에 성공했다는 알림이 나타납니다.

  6. 이 객체 도구를 사용하여 프로젝트 내에 배치할 수 있습니다.

Archicad에서 Rhino 객체 설정

Archicad에서 단일 객체로 배치된Rhino 파일은 Archicad 내장된 라이브러리에 저장됩니다.

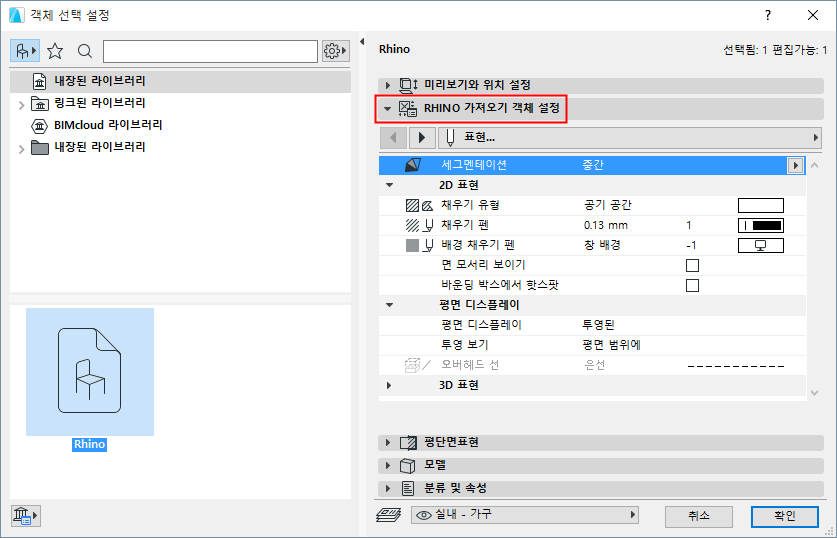

그 외양을 설정하려면 객체 설정의 Rhino 가져오기 객체 설정 패널을 사용합니다.



다음은 Rhino 전용 파라미터입니다.

분절

이 기능은 Rhino에서 가져오기한 객체에서 사용 가능합니다(가져오기할 때 다음 옵션을 체크하지  않았을 경우에만: 곡면형 지오메트리 베이크하기).

세그먼테이션 팝업을 사용하여 선택한 곡면형 객체의 매끈함을 조정할 수 있습니다. 폴리곤 수가 많으면 파일 크기와 성능에 영향을 미칠 수도 있습니다.

2차원 표현

  • 면 테두리 보이기: 2D에서 내부 표면 테두리를 보려면 이 기능을 선택합니다.
  • 경계상자에서 핫스팟: 2D에서 객체의 경계상자에 추가 핫스팟을 보려면 이 기능을 켭니다. 커튼월 같은 직교 객체를 치수 작정할 때 유용합니다.
